【题目编号】MC1-0757

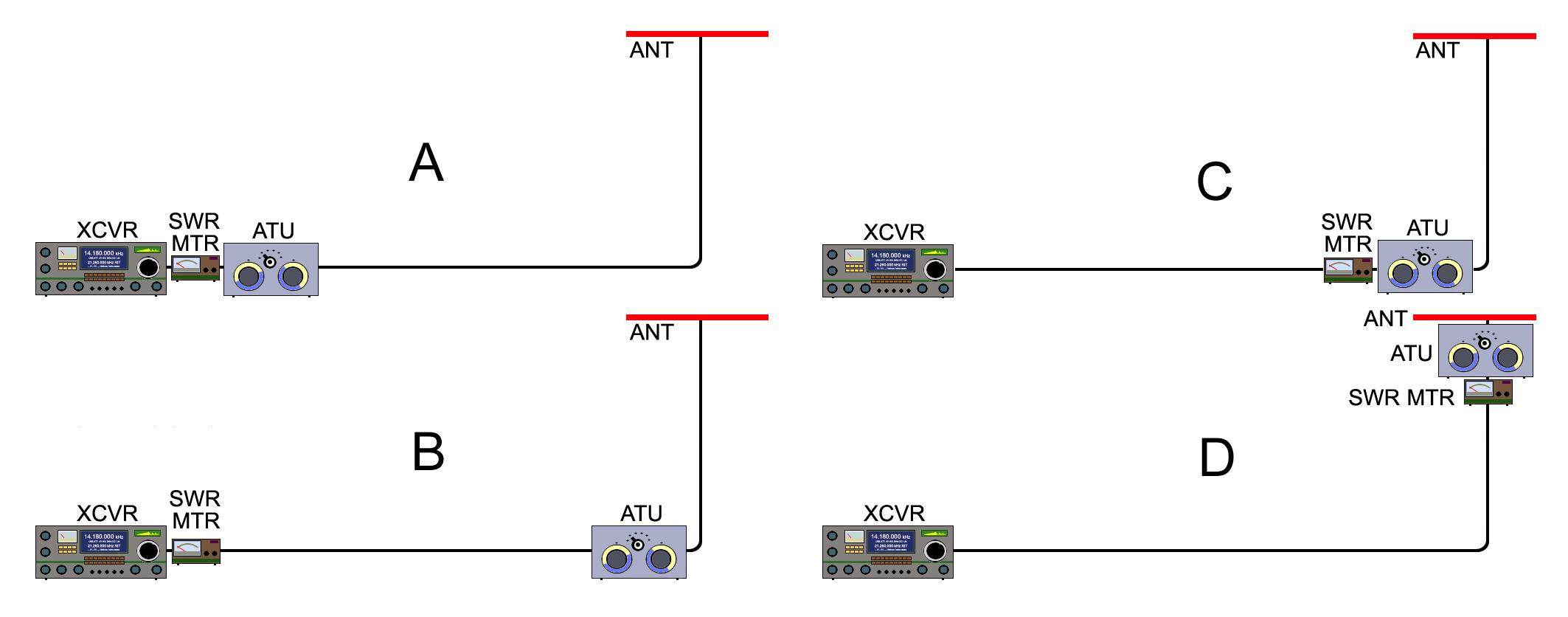

【题目】塔上某天线通过 50 欧馈线连至 50 欧输出阻抗的收发信机。现需要在天线电路中串入天线调谐器 ATU 和通过式驻波功率计 M 对天线的匹配情况进行补偿和监测。有四种方案可选：1：ATU 和 M 都在塔顶；2：ATU 和 M 都在塔底；3：ATU 在塔底，M 在机房；4：ATU 和M 都在机房。ATU 完成调谐时，若按天线系统整体效率从高到低为序，各方案可排列为：
【答案】A
[A]方案 1 最好，方案 2、3 其次，方案 4 最差
[B]方案 4 最好，方案 2、3 其次，方案 1 最差
[C]方案 3 最好，方案 4 其次，方案 2 再其次，方案 1 最差
[D]方案 2 最好，方案 1 其次，方案 4 再其次，方案 3 最差
考点速览
本题考天线调谐器（ATU）与通过式驻波功率计（M）在塔上、塔下、机房的不同摆放对天线系统整体效率的影响，属于馈线损耗与匹配位置的工程优化知识块。核心结论一句话：ATU 越靠近天线越好，功率计放哪几乎不影响效率。答案 A「方案 1 最好，方案 2、3 其次，方案 4 最差」正确。
失配馈线的损耗从哪里来
塔上天线若在目标频段失配，馈线上会形成驻波。驻波比越高，馈线单位长度附加损耗越大；同样的失配，馈线越长，累计损耗越大。ATU 的作用是把失配阻抗变换为五十欧。若 ATU 紧贴天线（塔顶），失配只存在于天线到 ATU 这一小段几乎可忽略的跳线里，ATU 到收发信机的整条长馈线都工作在匹配状态、损耗最小；若 ATU 远离天线（塔底或机房），天线到 ATU 之间的整条馈线都在承载驻波、吃满附加损耗，而且这段越长损耗越大。所以效率排序的关键变量是 ATU 离天线多远。
失配损耗的数量级
馈线在失配状态下的额外损耗可以用驻波比估算。同轴电缆在匹配时每百米的衰减是一个定值（随频率升高而增大，例如在 HF 段常用电缆每百米衰减约零点几到几分贝）；出现驻波后，行波功率有一部分被反复反射，等效衰减显著上升，驻波比越高、馈线越长，多出的损耗越大。塔高动辄十几到几十米，塔顶到机房又有几十米水平走线，失配段每长一米，都实实在在吃掉功率。这解释了为什么要把 ATU 尽可能搬到天线旁边。
四个方案逐一定位
方案 1：ATU 和 M 都在塔顶，ATU 贴着天线，失配段最短，效率最高。方案 2：ATU 和 M 都在塔底，ATU 在塔底，失配段是塔顶到塔底的整条馈线，损耗明显增大。方案 3：ATU 在塔底、M 在机房，ATU 位置与方案 2 相同（都在塔底），决定效率的失配段长度与方案 2 一样；M 是从塔底挪到机房，但 M 是通过式功率计、插损极小，且应接在匹配段，它的位置改变不影响整体效率。故方案 3 与方案 2 效率相当。方案 4：ATU 和 M 都在机房，ATU 离天线最远，失配馈线从塔顶一直延伸到机房，长度最长，损耗最大，效率最差。综合排序：方案 1 最好，方案 2、3 次之，方案 4 最差。
逐项辨析
选项 A「方案 1 最好，方案 2、3 其次，方案 4 最差」正确，与上述分析一致。选项 B「方案 4 最好、方案 2、3 其次、方案 1 最差」错误，把 ATU 远离天线的方向搞反了：ATU 离天线越远效率越低，方案 4 是 ATU 最远的，不可能最好。选项 C「方案 3 最好、方案 4 其次、方案 2 再其次、方案 1 最差」错误，既错判了方案 1（贴天线应是最好），也把方案 3 与方案 2 的效率次序颠倒（两者 ATU 都在塔底、效率相同，M 位置不影响）。选项 D「方案 2 最好，方案 1 其次，方案 4 再其次，方案 3 最差」错误，把方案 2 当成最好，且错误地区分了方案 2 与方案 3 的效率（二者相同），方向与次序全错。
易混淆点
易混点一：只有 ATU 的位置影响效率，M（通过式功率计）是低插损测试器件，放塔顶、塔底还是机房都不改变天馈系统效率，所以方案 2 与方案 3 效率相同，别因为 M 在机房就把它排得更差。易混点二：效率排序比的是失配馈线段的长短，不是谁离收发信机近。ATU 贴天线、失配段短，效率高；ATU 贴收发信机、失配段长，效率低。
应试要点
记死一条：ATU 越靠天线，系统效率越高；功率计位置不参与效率排序。方案里只要看 ATU 在塔顶（最好）、塔底（其次）、机房（最差），M 在哪都不影响，答案即「方案 1 最好，方案 2、3 其次，方案 4 最差」。
