【题目编号】MC1-1314

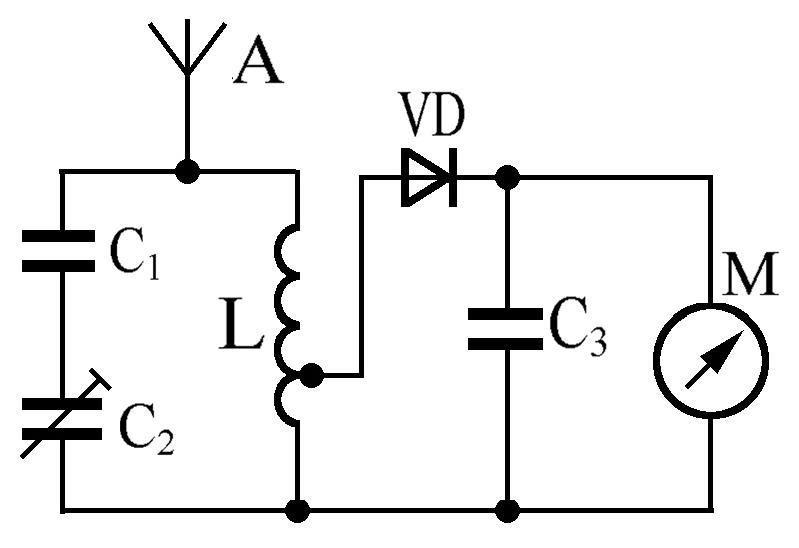

【题目】图示电路为业余无线电爱好者常用的简易场强表。各部件的作用分别为：
【答案】A
[A]A-接收电波，C1、C2、L-谐振选频，VD-检波，C3-旁路滤波，M-指示
[B]A-接收电波，C1、C2 旁路滤波，L-升压，VD-放大，C3-隔直流，M-指示
[C]A-整流，C1、C2-隔直流，L-放大，VD-滤波，C3-谐振，M-指示
[D]A-接收电波，C1、C2 高频旁路，L-放大，VD-开关，C3-耦合，M-指示
考点速览
这道题给出简易射频场强表的电路框图，要求判断天线、电容、电感、二极管与微安表各自的作用。它考的是能不能把一条完整的信号链路拆开：接收、选频、检波、滤波、指示，五个环节各司其职。这种"看图说功能"的题在仪器与测量部分很常见，答对的前提是脑子里有一条清楚的信号流。
原理与依据
先看信号流。空间中的射频电波被天线拾取，天线把电磁场能量转换成高频电压；这个电压往往极其微弱，并且混有各种频率的成分；所以先要经过一个谐振回路把目标频率选出来；选出的高频信号送给二极管检波，取出与场强相关的直流分量；检波后的电压还残留高频纹波，用电容旁路掉；最后送进微安表，用指针偏转反映场强强弱。
逐段展开。天线部分：场强表的天线通常是一段小尺寸的偶极或鞭状振子，尺寸远小于波长，属于电小天线，接收效率不高但结构简单；输出的是随电波变化的微小高频电压，与空间电场强度成正比。
选频部分：电容 C1、C2 与电感 L 组成并联谐振回路，谐振频率为 f = 1 ÷ (2π√(L·C))。调节可变电容使回路谐振在待测频率上，此时回路阻抗最大、两端电压最高，于是目标频率被选出、其他频率被抑制。回路的品质因数越高，选择性越好，但通带越窄。测量不同频段时要扳动波段开关更换电感或电容。
检波部分：二极管 VD 利用单向导电性，把高频电压整流并取出包络，输出一个与高频电压幅度相关的直流或低频电压。小信号时检波特性接近平方律，也就是输出与输入的平方成比例，因此表头刻度不是线性的；信号较大时接近线性。这里用的二极管要选起始导通电压低的型号（如锗管或肖特基管），才能对微弱信号有响应。
滤波与指示部分：电容 C3 跨接在检波输出与地之间，把残留的高频分量旁路到地，得到平稳的直流电压。微安表 M 灵敏度高、满度电流通常只有几十到几百微安，正好适合这种功率极小的场合；表头读数反映的是到达天线的场强，属于相对值。
需要说明的是，场强的严格单位是电场强度（伏特每米）、磁场强度（安培每米）或功率密度（瓦特每平方米）。要用场强表读绝对值，必须知道天线的天线系数并做校准；业余自制的简易场强表通常只用来做相对比较，例如比较天线方向、调谐振回路、检查发射时是否有辐射。
逐项辨析
选项 A 正确。天线接收电波，可调电容与电感构成谐振选频，二极管检波，电容 C3 旁路滤波，微安表指示，五个部件与五个功能一一对应，链路完整、顺序正确。
选项 B 错误。把选频电容说成旁路滤波、把电感说成升压、把二极管说成放大、把旁路电容说成隔直流，几处功能全部错位。二极管不能放大信号，只能单向导通做检波或整流；电感在谐振回路里与电容配合选频，不承担升压功能；C3 在电路里的作用是给高频分量提供入地通路，而不是隔直流。
选项 C 错误。把天线说成整流、电容说成隔直流、电感说成放大、二极管说成滤波、电容说成谐振，整条链路被彻底打乱。天线是换能器不是整流器，单只电容也不能代表谐振选频，检波的任务落在二极管身上而不是电容身上。
选项 D 错误。前半段关于天线接收的表述是对的，但随后把电感说成放大、把二极管说成开关、把电容说成耦合，与实际不符。二极管在检波电路里工作在微小正向偏置附近，处理的是连续变化的信号，不是开关状态；电感是谐振回路的组成部分，不是放大器件。
易混淆点
第一组是检波与整流。两者都用二极管的单向导电性，但整流面对的是工频交流，目标是得到直流电；检波面对的是高频已调波，目标是取出包络。场强表里二极管的角色是检波。
第二组是谐振选频与滤波。谐振回路本身就是一种窄带滤波器，靠品质因数决定选择性；普通旁路电容的作用只是给高频提供入地通路，不承担选频。第三组是相对测量与绝对测量。简易场强表读数是相对值，用来比较强弱与方向；要读绝对值必须配合已知天线系数并校准，这属于场强测量与电磁兼容测试的专业做法。
应试要点
把链路顺序背成一句话：天线收电波、电感电容谐振选频、二极管检波、电容旁路滤波、微安表指示。凡是把放大器、升压、开关这类字眼安到二极管或电感头上的选项，一律排除。
