【题目编号】MC1-1152

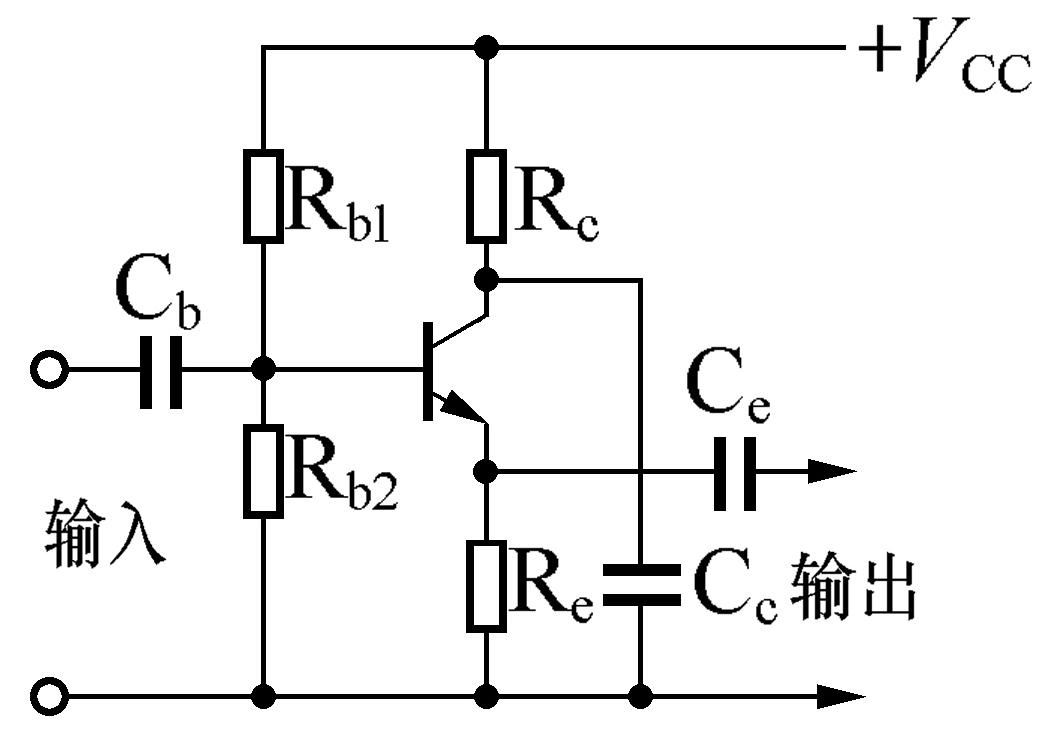

【题目】图中的电路为：
【答案】A
[A]共集电极放大器
[B]共发射极放大器
[C]共基极放大器
[D]共漏极放大器
考点速览
看图认组态的题，正确答案落在共集电极上。共集电极接法还有两个更常用的名字：射极跟随器（emitter follower）、电压跟随器。它的电压增益接近一而不放大电压，价值全在阻抗变换上——输入阻抗高、输出阻抗低，像一道缓冲墙，把高阻的信号源与低阻的负载隔开。识别它的关键，是看清集电极在交流上是不是接到了地。
判图三问：集电极接电源也算接地
三极管三个电极，输入落在基极与发射极之间，输出从发射极与地之间取出，公共端是集电极。有人一看集电极接的是电源正极就犹豫：电源怎么会是地？直流上它当然不是，但电源两端并着容量足够的旁路电容，或者电源本身内阻极低，对交流信号来说就是一条通往地的低阻通路，所以集电极在交流上是接地的，完全够格当公共端。把这只电容短接，再数输入端口与输出端口共同的那个电极，答案自然落在集电极上。
射极跟随器的结构与来由
信号经耦合电容送到基极，输出从发射极取出，发射极上一般接一只电阻到地，负载与它并联。基极电压一升高，发射极电流增大，发射极电位跟着抬起来，输出电压几乎与输入电压同幅同相，只是低了一个发射结压降，所以叫“跟随”。电压增益略小于一，典型值在零点九五到零点九九之间；电流增益却很大，等于三极管电流放大倍数加一；输入阻抗高，可达几十千欧甚至更高；输出阻抗低，通常在几十欧以下。这几个数字合在一起，说明它不擅长放大电压，却极擅长把高阻变成低阻，把弱驱动能力变成强驱动能力。
它用来干什么
多级放大器的末级要驱动扬声器、低阻滤波器或者长电缆，这些负载都是低阻，直接挂到共发射极的输出端会把增益拉垮；中间插一级射极跟随器，前级看到的是高阻，负载看到的是低阻，两边都舒服。接收机前端做天线与混频器之间的缓冲，也用这种接法隔离本振泄漏。把两只三极管按射极跟随器方式串起来组成达林顿（Darlington）结构，电流放大倍数变成两级相乘，输入阻抗更高、输出阻抗更低，代价是两只发射结压降叠加，且高频响应下降。说到底，共集电极电路在整机里充当的是“阻抗适配器”，它不是放大电压的干活主力，而是让信号顺利交棒的中间人。
输出阻抗为什么能低到几十欧？从发射极往里看，发射结的交流电阻本身只有几十欧，基极回路的信号源内阻被除以电流放大倍数以后折算过来更小，两者相加就是输出阻抗，所以它天然是个低阻源。拿它驱动低阻负载，负载上分到的电压几乎不减；反过来若把它当电压放大级用，增益不到一，等于白搭一级管子，这是使用上最容易犯的错。
逐项辨析
选项 A 正确。图中集电极接电源并在交流上接地，信号从基极入、从发射极出，两组端口共用集电极，是共集电极放大器，即射极跟随器。
选项 B 错误。共发射极接法里交流接地的是发射极，输出取自集电极。本题的发射极是输出端，集电极才接地，两个电极的角色恰好颠倒，不是共发射极。
选项 C 错误。共基极接法里基极交流接地，信号从发射极输入。本题信号从基极进、从发射极出，输入输出路径与共基极正好互换，不是共基极。
选项 D 错误。共漏极是场效应管的组态名称，与双极型三极管的射极跟随器功能上确实相似，都叫跟随器，但命名体系不同。本题电路用的是三极管，这个选项的管型对不上，直接排除。
应试要点
记一句判据：集电极交流接地、输出从发射极取，就是共集电极。性能口诀是“电压增益约一、电流增益大、输入高阻、输出低阻、同相”。看到带“漏极”的选项先看管型；看到“共集电极”就联想射极跟随器与阻抗变换，这一组对应关系几乎每年必考。
