【题目编号】MC1-1171
【题目】下列电路是一个：
【答案】A
[A]电感三点式振荡器
[B]电容三点式振荡器
[C]电感反馈式振荡器
[D]RC 反馈式振荡器
考点速览

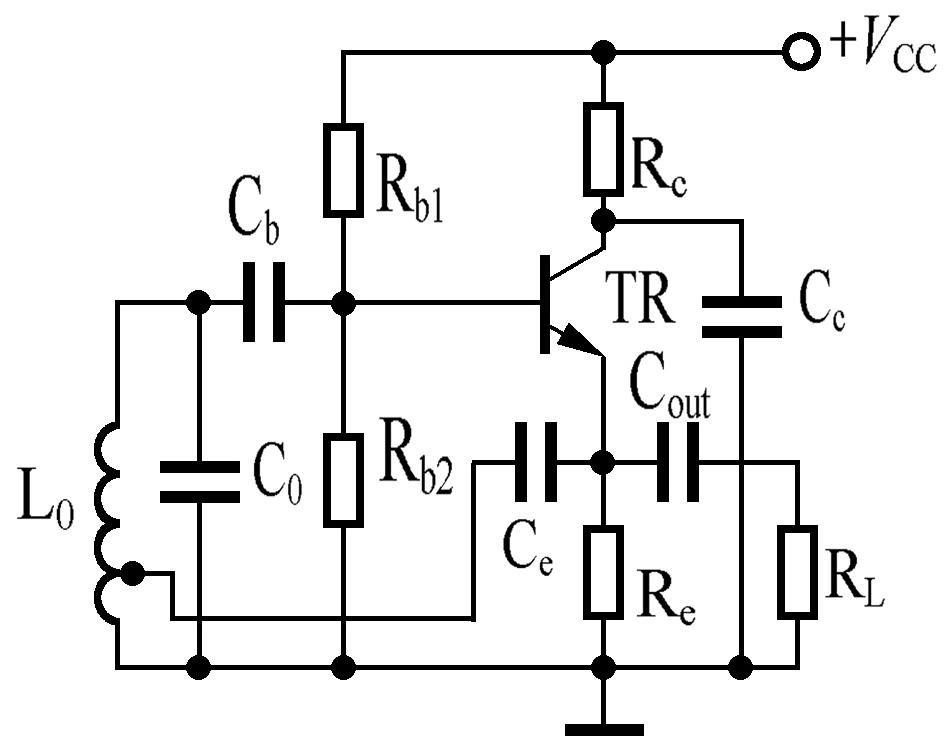

图上的核心是一只竖直放置的线圈，线圈上有一个实心抽头圆点，另有一只电容器与这只线圈并联构成谐振回路；抽头的引线经过耦合电容接到三极管的发射极，线圈上端经另一只耦合电容接基极，集电极由供电电阻供电并有旁路电容交流接地。全图只有这一只线圈，这一个抽头就是全部秘密——反馈电压从上、下两段线圈的分压关系中取出来，所以它是电感三点式振荡器。
一只线圈上的抽头：把谐振回路分成两半
从抽头往上看，线圈上半段接集电极一侧；从抽头往下看，线圈下半段接发射极一侧。整只线圈与并联电容组成的回路在谐振时两端电压最高，而抽头把这段电压按匝数比分成两部分：上段电压加在集电极与发射极之间，下段电压加在发射极与基极之间。两段电压相位相反，恰好构成正反馈需要的相位关系，而分压比又决定了反馈量的大小。
这种用线圈抽头取出反馈的结构在教科书里叫电感三点式，也叫哈特莱振荡器（Hartley oscillator）。它的优点是只需一只线圈、抽头位置可以在绕制时用匝数精确定下来，元件少、容易起振；缺点是线圈上下两段之间存在较强的磁耦合，输出波形中的高次谐波成分偏多，正弦波的纯度不如电容三点式。
逐项辨析
选项 A 与图面吻合。全图只有一只线圈且带有中间抽头，抽头把谐振回路的电压分出一份送到发射极形成正反馈，是电感三点式振荡器的标准画法，本题答案即此。
选项 B 电容三点式振荡器靠两只串联电容分压取反馈，图上应当看到两只电容首尾相连、中间节点引线到三极管电极。本题的分压点落在线圈抽头上，回路里只有一只与线圈并联的电容，没有电容分压结构。
选项 C 电感反馈式是这一族电路的统称，既可以指两只线圈之间的互感耦合，也可以指单只线圈的抽头分压。本题图形属于后一种，但在并列给出的名称里，与图形精确对应的是电感三点式振荡器。
选项 D 电阻电容反馈式振荡器的电路里完全没有谐振线圈。它靠电阻电容网络的相移选频，两级放大凑足相位条件才能振荡，工作频率通常不高。本题的谐振回路以线圈和电容为核心，频率由它们决定，属于电感电容振荡器的范畴。
抽头位置的讲究
抽头往集电极一侧移动，落在下段的反馈电压变大，反馈增强，起振更容易，但晶体管进入非线性区更深，波形失真加重，频率稳定度也跟着下降。抽头往发射极一侧移动，反馈减弱，波形变好，但可能因为环路增益不足而不起振。工程上把抽头取在离地端三分之一到四分之一处是常见的折中，具体取值还要看晶体管的增益和回路的品质因数。
回路电容的选取也有讲究。电容量大一些，与晶体管极间电容并联后的相对变化就小，频率漂移小；但电容量太大，回路的品质因数会被线圈损耗拉低，选择性变差。业余设备里常见的做法是把可变电容与固定电容并联，用固定电容垫底保证稳定，用可变电容调谐。
从画法上区分三种电感电容振荡器
判断顺序建议固定下来：先数线圈。有两只各自独立的线圈并且互相耦合，那是互感耦合振荡器。只有一只线圈，就看它有没有抽头：有抽头且抽头接发射极，是电感三点式；没有抽头，再看回路里有没有两只串联的电容，中间的分压点引到发射极，那就是电容三点式。图上的耦合电容、旁路电容、射极电阻都属于直流偏置与交流耦合部分，不参与选频，不要把它们算进谐振回路里。
应试要点
记住一句话：抽头在线圈上就是哈特莱，分压点在电容上就是考毕兹，耦合在两线圈之间就是互感。抽头上移反馈强、容易起振但波形差；抽头下移反馈弱、波形好但可能不振。回路品质因数、反馈量与波形纯度三者互相牵扯，题目里若问到调整方向，先想清楚这三者的关系再作答。
