【题目编号】MC1-1176

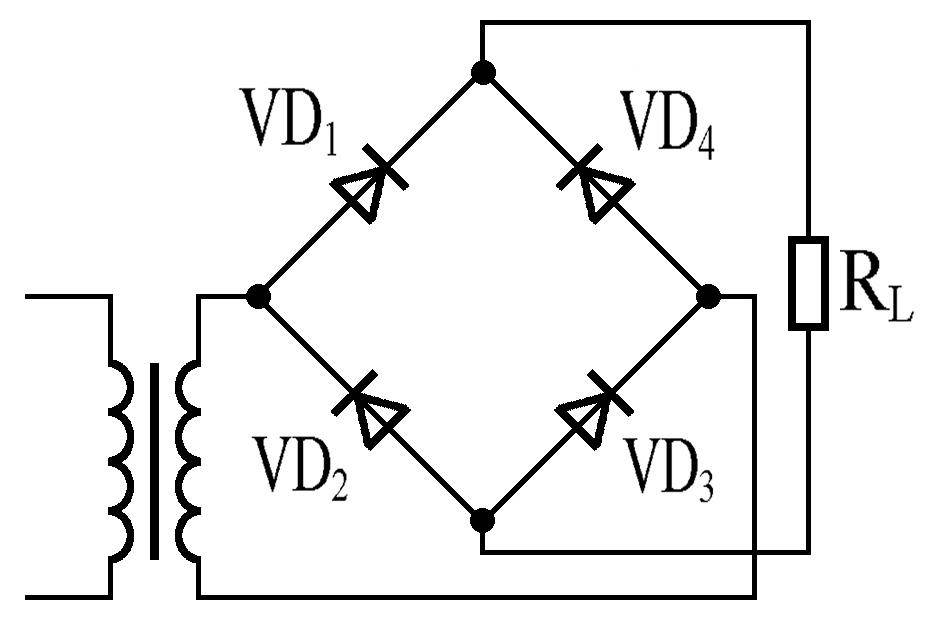

【题目】下列电路是一个：
【答案】A
[A]二极管桥式整流器
[B]二极管全波整流器
[C]二极管半波整流器
[D]二极管环形调制器
考点速览
这是一道看图识电路的题：图里给出了一个由二极管搭成的电路，要求说出它的名字。四个候选——桥式整流器、全波整流器、半波整流器、环形调制器——都离不开三角形加竖线的二极管符号，光看器件认不出来，区别藏在"用了几只管子、怎么连接、有没有变压器中心抽头"这三处。这类题在验证考试里性价比最高，认得拓扑指纹就能落笔，不需要任何计算。
整流电路的几副面孔
半波整流的家底最薄，一只二极管串在交流回路里。正半周导通、负半周截止，负载上只剩半个波形，输出脉动的频率与输入相同。它的直流分量只有峰值的百分之三十一点八左右，变压器半个周期闲着，还容易因为单向电流造成铁芯直流偏磁。
全波整流把两个半周都用上，脉动频率翻倍，同样的变压器能输出更多直流功率。实现全波有两条路：带中心抽头的变压器配两只二极管，或者四只二极管接成电桥。前者对变压器提要求，次级必须引出中心抽头，两半绕组还得对称；后者对变压器没有额外要求，普通次级绕组接进去就行。
桥式整流走的是后面这条路。四只二极管两两相接组成两条臂，首尾相连围成菱形电桥。交流输入从电桥的一组对角进来，直流负载接在另一组对角上。正半周一对管子导通，负半周换另一对导通，电流两次穿过负载的方向一致，所以输出是完整的脉动直流。
桥式整流的识别指纹
认桥式整流看三条。管子数目是四只；连接方式是首尾相接的闭环，找不到单独一只管子与负载串联的通路；交流输入端与直流输出端分别占住电桥的两组对角，两组对角之间不共用节点。变压器次级直接跨接在输入对角上，不需要中心抽头，这一条是与中心抽头式全波整流最省事的区分点。本题四个选项里只有桥式整流器满足这组特征，答案落在它身上。
代价也有两笔。电流每次都要穿过两只二极管，硅管按每只零点七伏估算，一共损失一点四伏，做低压大电流输出时这笔账很难忽略。好处是耐压要求低：桥式每只二极管承受的反向峰值电压等于次级峰值电压，而中心抽头式每只要承受两倍半绕组峰值电压，桥式对管子耐压的要求只有后者的一半。
脉动频率是输入频率的两倍，五十赫兹市电整流后得到一百赫兹的脉动直流。要变成平稳的直流还得靠滤波，电容在接近峰值时充电、其余时间放电，容值越大、负载越轻，剩余纹波越小。桥式整流后面接一只电解电容，就是最常见的小型电源前端。
逐项辨析
选项 A 正确：四只二极管首尾相接成桥、交流与直流各占一组对角、变压器次级不带中心抽头，这三条只有桥式整流器同时满足。
选项 B 说的是全波整流器。全波是一个功能类别，题目要在具体电路图上选一个准确名称，图中所画是电桥。中心抽头式全波整流的标志是次级引出三根线、只用两只二极管，与图中结构不同。功能上桥式当然也实现全波，但这一项不是对图形的准确描述。
选项 C 的半波整流器只允许一只二极管，波形利用率、脉动频率与管子数量都对不上。
选项 D 的环形调制器也是四只二极管，容易被误认。它同样围成一个环，但工作目的完全不同：环形调制器是相乘器，用来把两路信号混频，输出只剩和频与差频，不含直流；整流器的作用恰恰是产生直流分量。看电路用途和有无直流输出，两者不会混。
易混淆点：整流与调制
同为四管成环，整流器与环形调制器的分水岭在信号流向与输出成分。桥式整流器的两路输入是同一路交流电源的两个端子，负载上得到单向脉动电流，频谱里有明显的直流与谐波；环形调制器的两路输入分别是载波与本振或调制信号，四只二极管被大幅度信号控制着通断，相当于四个受控开关组成斩波器，输出是两个输入频率的和与差，直流成分被抵消掉。
再往下细分，整流电路内部也有坑。中心抽头式与桥式都能做全波整流，前者少一只管、压降小，代价是变压器复杂；后者变压器简单、管子耐压要求低，代价是多一只管、多一倍压降。看图时先数管子，再看变压器次级引出几根线：三根线多半是中心抽头式，两根线且四只管子成桥就是桥式。
应试要点
记一串判据：一只管子是半波；两只管子加中心抽头是中心抽头全波；四只管子成桥、变压器不带抽头是桥式；四只管子成环、两个变压器对角接入、用于混频是环形调制。桥式整流的两个数字也顺手记住：管压降按一点四伏估，脉动频率是输入的两倍。
