【题目编号】MC1-1178

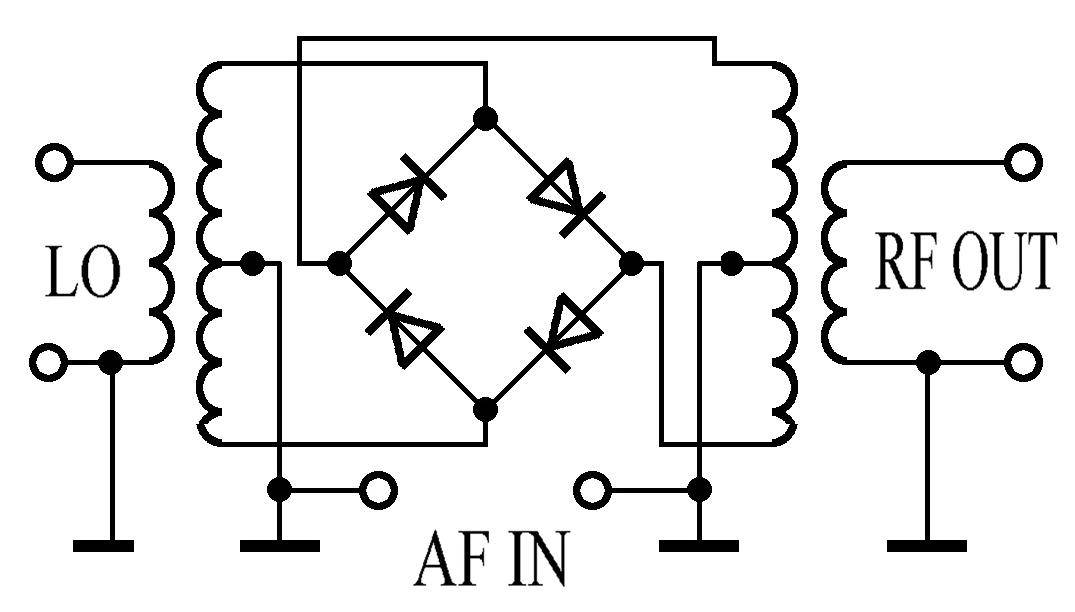

【题目】下列电路是一个：
【答案】A
[A]二极管环形调制器
[B]二极管全波整流器
[C]二极管桥式整流器
[D]二极管半波整流器
考点速览
图里的电路由四只二极管接成环形，两侧各有一台变压器，正确答案是二极管环形调制器。这一类题考查的是能不能把"四管成环"与"四管成桥"分开。形状像，功能却是两个世界：桥式整流器把交流变成直流，环形调制器把两路信号相乘变成边带。抓住信号怎么进来、输出里有没有直流，就能一次判对。
环形调制器的拓扑长什么样
四只二极管首尾相接，围成一个闭合的环，方向一致地顺着圈走。所谓环形调制器（ring modulator）的名字就来自这个环。两路输入分别从两台变压器送来：载波或本振一路接在环的一组对角上，调制信号或另一路输入接在环的另一组对角上。两台变压器把两路信号与二极管环隔开，同时提供平衡的输出方式。
关键在于两路信号都不落地、都从对角推进环里。任意时刻四只管子被大幅度的那一路信号控制着通断：正半周时对角的一对导通、另一对截止，负半周时反过来。器件在这里当开关用，管子工作在通断两端，几乎不落在放大区。
四只管子当开关：乘法怎么产生
设两路输入都是正弦，幅度较大的一路周期性改变二极管对的通断状态，等效于对另一路信号做每秒切换许多次的斩波。时域里的相乘，落到频域就是频率的加减：输出频谱里出现两路输入频率的和与差，这一对和频、差频就是边带。数学上，两路正弦相乘的结果只含和频与差频，不含原来的两个频率，也不含直流。
环形调制器把四只管子成环、两侧变压器的中心抽头都被用上，属于双平衡结构。双平衡的含义是：载波端口与调制端口各自都被平衡抵消。因此输出的边带里既看不到载波，也看不到调制信号本身，载波抑制做得很彻底。单平衡结构只能抵消一路，环形的价值正好在这里。
二极管相乘器在业余电台里的位置
平衡与环形混频器是收发信机里的基本积木。发射链路里，话筒放大后的音频与射频载波在这里相乘，得到双边带或单边带信号，再用滤波器与移相网络把不要的边带滤掉；接收链路里，天线来的微弱信号与本振在这里混频，落到中频上再放大。变频损耗、端口隔离度与动态范围是选型时要看的三项指标，环形二极管混频器的强项是隔离度好、动态范围大，代价是需要一定的本振驱动功率。
逐项辨析
选项 A 正确：四只二极管首尾相接围成环、两路信号分别从两台变压器经环的两组对角馈入，这是环形调制器（也叫双平衡混频器）的标准画法。
选项 B 的全波整流器要求两只二极管配中心抽头变压器，或者四只管子接成电桥，输出是单向脉动的直流，含明显直流分量。环形调制器恰恰以"无直流输出"为特征，把两者混为一谈，等于把相乘器当成整流器。
选项 C 的桥式整流器同样用到四只二极管，但接法是两两串联成两条臂、围成菱形电桥，一路交流从一组对角进、负载从另一组对角出。它只有一路输入、一路直流输出、四周只有一个变压器甚至不用变压器。环形调制器有两路输入、两台变压器、两组对角都用于馈入信号，结构上与它不同。
选项 D 的半波整流器只用一只二极管，连"四管"这个前提都不满足。
易混淆点：环形、平衡与桥式
三者的关系容易缠在一起。桥式整流是四管成桥、单向导电输出直流；环形调制器是四管成环、双向开关输出边带；平衡调制器介于中间，用两只或四只管子配上变压器做部分抵消，单平衡抑制一路，双平衡抑制两路。桥式整流器在电路上不可能做混频，因为它没有把两路信号送进同一组非线性器件的通路。
另一个容易混淆的地方是二极管环形调制器与晶体管有源混频器。前者是无源器件，靠本振驱动把管子推入通断状态，会带来变频损耗；后者是有源器件，可以带来变频增益，但噪声与互调表现要看工作点。两者都实现频率搬移，考题只问图形名称时，认准四管成环、两台变压器即可。
应试要点
识别口诀按图形走：一管直串是半波，两管配中心抽头是全波，四管成桥接单路交流是桥式整流，四管成环接两路信号、两台变压器对角馈入是环形调制。功能上再确认一句：整流器输出直流，环形调制器输出和频与差频，载波被抑制。
