《业余无线电从零开始》第五章第二节：馈线与驻波比：那根表针在说什么

第五章 A 类 · 天线与馈线

天线立好，馈线接上，一按发射，表针抬到 1.8。第一反应往往是：超了，得赶紧把振子剪短。先别急着动剪刀。表针上这个数，是天线、馈线、接头和表本身一起给出来的结果，1.8 这个数值里面有多少是天线的成分、有多少是线的事，得拆开看。这篇就把馈线和驻波比放在一起讲：一根线能吃掉你多少瓦，那根表针量的到底是什么，多少才算真的高。

馈线和天线是一套东西。天线负责把功率送出去，馈线负责把功率送过去；线里吃掉的那一部分变成了热，而被天线弹回来的那部分还要单独算，因为它不一定在线里变成热。很多小伙伴挑天线舍得花钱，买线的时候却随手拿一卷最便宜的，便宜到你可能连里面的材质都不清楚，结果五瓦走到天线只剩两瓦多，还回头怪天线不行。

馈线里头是两根导体

同轴电缆长从结构上来看就是中间一根铜芯，外面包一层绝缘介质，再外面是编织的金属屏蔽层，最外面一层塑料皮。芯和屏蔽层是同一个圆心，所以叫同轴。射频电流去的时候走芯线，回来的时候走屏蔽层的内表面，两根导体挨得极近，远处的场互相抵消，所以它只负责把能量从这头搬到那头，不往外辐射。如果非要是往外漏，那叫漏泄电缆，是另一种东西。

为什么是 50 欧姆？这个数不是拍脑袋定的。同轴线的特性阻抗由芯线直径和屏蔽层内径的比值、还有中间介质的介电常数决定，芯越细、离屏蔽层越远，阻抗越高。阻抗低，功率容量大，损耗也大；阻抗高，损耗是小一点，可功率容量下来了，同样功率下电压还更高，绝缘更吃力。取来取去，50 欧姆是两头之间的一个折中，广播和电视用了 75 欧姆，因为那边更看重损耗。特性阻抗是线本身的属性，跟长度没关系，一米是 50 欧，一百米还是 50 欧，不会因为线长了就变成 100 欧，这一点先记住，后面讲驻波要用。

那 75 欧的电视线能不能用？收随便用；发也不是绝对不行，50 欧的电台系统接 75 欧的线，接头那儿名义上是 1.5 的驻波，折成失配损耗才 0.2 dB，这点损耗来看70欧的线也不是不能用。但电视线真正的毛病在别处：首先F 头转 PL-259（俗称M头或UHF头） 多一道转接，当然你也可以直接使用电台天线匹配的接头，但屏蔽层多是铝箔加稀疏编织，这样的线到了 70 厘米段特别容易漏，室外接头还容易进水。所以要长期发射，还是买 50 欧、PL-259 或 N 头的线；如果只是单纯的接收，电视线完全是可以使用的。

还有一个参数叫速度因子。电信号在电缆里跑得比光慢，因为介质拖了后腿：实心聚乙烯大约是光速的 0.66，发泡聚乙烯能到 0.8 到 0.85。这个数平时用不上，但做四分之一波长短截线、相位线的时候就要用了——145 兆赫的四分之一波长在自由空间是 52 厘米，进了实心聚乙烯的线里只有 34 厘米，发泡线里 41 到 44 厘米。

顺便破一个流传很广的说法：馈线要剪成半波长的整数倍。在理想的、没有损耗的线上，长度只让阻抗转相位，驻波比一点都不变，因为变的是阻抗匹配（半波长整数倍长度会让输入阻抗等于负载阻抗（Z_in = Z_L），这确实是个特殊性质；但其他长度时输入阻抗不同，会改变源端看到的负载，进而可能影响功率传输和源匹配）；另外真实的馈线是有损耗的，这里不管你馈线里面用的什么材质，哪怕你的馈线是用纯金做的，都会有损耗，只是损耗指标不一样而已，线越长，机器这头读到的驻波越低，但这里的低驻波却不是我们想要的那个低驻波。所以这个说法，是把线损和表头误差当成了长度的功劳。真要把表针弄好看，先动天线，不是馈线。

一根线能吃掉多少瓦

前面讲 dB 那节那把尺子现在又用上了：3 dB 是一半，1 dB 是丢掉两成上下，10 dB 是剩下十分之一。电缆损耗就是按这个算的，厂家给的指标一般写成每 100 米多少 dB，我把它换算成每 10 米，列在下面。表里都是每 10 米的数。

拿最常见的 RG-58 说，10 米长馈线会在 2 米段吃掉 1.8 dB，五瓦进去出来大约 3.3 瓦；同一根线放到 70 厘米段，3.3 dB，五瓦只剩 2.3 瓦。馈线的损耗计算其实就这么简单，你拿到参数表然后和你的目标频率一对就算得出来（另外这里的损耗表是标准损耗表，不同厂商的馈线或者不同材质的馈线损耗是不一样的，所以需要拿到你买的馈线的损耗表才能准确计算）。这个时候要是拉 20 米长的馈线，损耗翻倍，70 厘米段就是 6.6 dB，五瓦到天线只剩 1.1 瓦，将近四瓦在线上变成了热；换成 LMR-400，同样 20 米、70 厘米段只有 1.8 dB，还能剩 3.3 瓦，这就是粗线的钱花在哪儿，但我们换个角度来想LMR-400真的就适合你的电台么？

注意损耗是双向的：发射的时候它吃你的功率，接收的时候它一样吃对方的信号，而且电缆本身还是个热噪声源，损耗越大，相当于接收机的噪声系数越差。所以一根烂线不只让你喊不出去，也让你听不清楚。

6 米段要宽松得多。50 兆赫附近，RG-58 每 10 米才 1.1 dB，20 米 2.2 dB，五瓦还有 3 瓦，所以玩 6 米，细线短距离完全够用。频率越高越吃亏，这条曲线大概跟着频率的平方根往上走，70 厘米段比 2 米段差不多 1.8 倍。接头也算损耗：一个 PL-259 在 2 米段大概 0.1 dB，到 70 厘米段零点二几，两个头加起来就是半 dB 上下，抵得上好几米 RG-213。N 头是恒阻抗结构，在 UHF 上比 PL-259 好，所以基地台、中继、卫星这些场合都用 N 头。手台和车载机上常见的 SMA，拧的时候别用蛮力，中心针歪一点，驻波就上去了。

表针到底在量什么

驻波表里面是一个定向耦合器，从馈线上取两路信号。一路是往前走的那部分，叫正向功率；一路是被天线弹回来的那部分，叫反射功率。表针给你的驻波比，就是这两路电压合起来算的：1 加反射系数，除以 1 减反射系数；反射系数又是天线阻抗减 50、除以天线阻抗加 50。公式不用背。反射功率占多少，是反射系数的平方：驻波 1.5，反射 4%；2.0，11%；3.0，25%；4.0，36%；5.0，44%。记住这几个数就行。

表里第三列和第四列是同一笔账，别相加：11% 折成 dB 就是 0.5 dB，25% 就是 1.2 dB，这里只是同一个结果的两种表达方式。这里有个最常见的误区：驻波 2.0，反射 11%，是不是就丢了 11% 的功率？这就要看发信机那头怎么处理这 11%了。多数电台的输出端是 50 欧，反射波回到机器就被吸收掉，天线确实只拿到 89%，少的这份折成 dB 正好是 0.5；有的机器检测到失配还会降功率，那就更少。要是中间加个天调，把反射波再弹回天线，这 11% 还会重新往天线走，净损失就小得多，只剩它在线上多跑那几趟被吃掉的；当馈线越长时损耗就越大，这个附加损失就越明显。3.0 的 25% 也一样，得看反射最后去了哪儿。

那为什么大家还是怕高驻波？一是反射的那部分，在大多数机器上电台是不会把反射回来的波反弹给天线的（具体去了哪儿，你先里面大概应该有答案了）；也不少电台设备还会为保护自己降功率，门限和降幅各家设定值不一样，有的 2.5 就开始收，有的到 3 才动作，手台很多根本没有这个保护，所以我们也别把机器当保险。二是线越长、损耗越大，反射波来回多跑的路被吃掉的就越多，尤其加了天调把反射送回去的时候。三是失配时线上的电压和电流峰值会高出来，接头、电容、绝缘子要承受更高的电压，老设备和大功率尤其要留神。

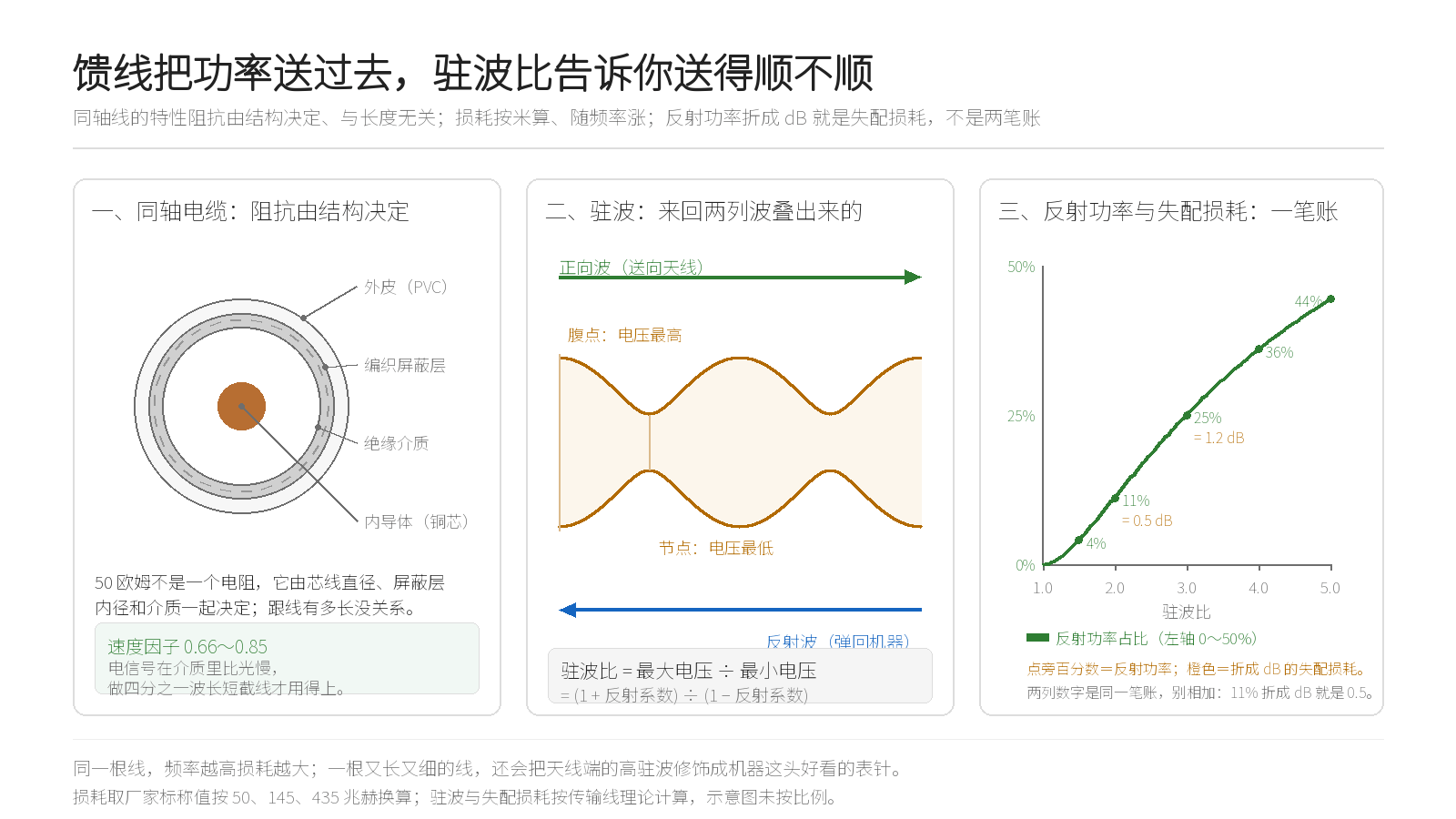

还有一层容易看反：机器这头的表针会被长馈线修饰。天线端 3.0 的驻波，过一根损耗 3 dB 的线，机器这头只剩 1.7；过 6 dB 的细线，只剩 1.3。所以驻波值漂亮不代表天线好，也有可能只代表你俩之间隔得够远。所以量驻波，最好知道表接在哪儿：接在机器这头，量的是整条链路，接在天线那头，才是天线自己的驻波。下面这张图把同轴结构、驻波怎么叠出来、反射功率怎么折成 dB 画在一起，看一遍比背公式强。

多少算高

给几个能直接用的数：1.5 以下，随便发；2.0 以下，正常用，2 米、70 厘米上很多天线的带宽边缘就是这个数；3.0 左右，能发但要查；5.0 以上，先别长时间发射或者直接不发射，把问题找出来再说。

还有一件事得说一下：半波偶极子在中点馈电，自由空间里是 73 欧，接 50 欧的线，驻波 1.46；架到一两米高，常在 50 到 70 欧之间，驻波会比 1.46 低一些。四分之一波长垂直天线 36 欧，驻波 1.39；折合振子 300 欧，接 50 欧是 6.0，中间加个 4:1 巴伦变成 75 欧，还是 1.5。说白了，1.5 上下本来就是很多天线的正常状态，你非要用剪刀把 73 欧的偶极子压到 1.0，你压不下去的，硬剪只会把谐振点剪偏，驻波反而更高。上一节说先剪多长、一点一点剪，就是这个道理，目标是谐振落在你要用的频率上，不是把表针压到 1.0。

天线有带宽。谐振点附近驻波低，往两边走会慢慢翘起来，2 米段一副好天线在 144 到 148 兆赫都能在 1.5 以内，差一点的到 145.8 就 2.5 了。手台原装那条短天线，70 厘米段边缘到 2.5、3.0 都正常。看驻波参数的同时你也要看你在哪个频点上用，边缘的高驻波频段你可能也用不到。

怎么量才准

先接假负载。找一个 50 欧的假负载，拧在馈线末端，按发射，表针应该指在 1.0 到 1.1 之间；要是指到 1.5，那么你的驻波表、你的馈线、你的接头都需要仔细检查检查，这一步检查工作或者说叫校准工作做好了之后，后面的测量才能准确。接下来我们就需要选频率：测试也是发射，找个没人用的频率，别在热点频率或者中继频率进行测试，并且测试时间尽量短，功率用小功率，五瓦就够，别拿二十五瓦去试一根没把握的线；当然按照规范你需要再开始和结束各报一次呼号。

模式也有讲究。FM 是恒包络，表针稳，CW 按住发射键时载波也是稳的。SSB 的话音忽大忽小，表针跟着摆是正常的。要测 SSB 系统，切到 CW 或者 AM，按住发射键给一个稳定的载波，或者对着话筒发一个尽量平的长音（不推荐、不建议、不提倡），读数才靠谱，别嫌麻烦。读数的时候手别碰天线，人也别贴着馈线，尤其在 2 米、70 厘米上，你的手就是天线系统的一部分，一碰读数就变。最后表本身的量程也要对，100 瓦的表拿来量 5 瓦，指针摆动幅度小，读取误差很大。

想量线的损耗，得看功率，不是看驻波：在机器这头记下正向功率，把表挪到天线那头再记一次，两个 dB 数相减，才是这条线吃掉的。如果只看两头的驻波，3.0 变 1.7 只能说明线把表针修饰了，差 1.3 并不等于损耗 3 dB。天线那头测量结果特别难看、机器这头却特别漂亮，基本就是线太长或者太细。还有接触不良，接头没拧紧、中心针氧化、编织网虚焊，都会让表针跳来跳去，尤其一碰线就变；这类问题用假负载一测就能分出来，假负载稳、天线跳，问题在天线那侧，假负载也跳，问题在表或者线。

天调、巴伦和那点匹配

天调经常被误解。它干的事，是在它所在的那个位置，把失配的阻抗补成 50 欧，让发信机能看见 1.0的完美驻波，这样电台它就不降功率发射；它不能让天线谐振，也不能把已经反射掉的功率变出来。天调放在机器这头，机器是舒服了，可天调到天线之间那段线照样带驻波、照样损耗；放在天线那头，整条馈线才是匹配的。所以题库里的标准顺序是天调贴着天线，功率计紧跟在天调后面，再是长馈线，最后才是机器。这个顺序是理想顺序、推荐顺序，但不是我们日常使用顺序，你可以这样想，天线一般在户外，户外避免不了风吹日晒雨淋的折磨，你的天调扛得住么？A 类在 6 米、2 米上玩，天调基本用不上：这个频段的天线尺寸小，做一副谐振的不难，手台更是天线直接拧在机器上。真到了要天调的地步，先想想是不是天线没做好。

巴伦是另一件事。同轴电缆是不平衡的，偶极子是平衡的，直接把同轴接到偶极子中间，屏蔽层外皮上会带一层共模电流。结果是方向图歪、表针怪、机器外壳麻手，还可能干扰家里的电视和音箱。在馈电点加一个 1:1 的扼流巴伦，把外皮电流挡住，这些问题大多会消失。折合振子那种 300 欧的，要用 4:1 巴伦降到 75 欧，接到 50 欧系统里还剩 1.5 的驻波，想更贴合得用 6:1，不常见，所以很多人干脆就用普通偶极子。共模电流还有个特征：它跟驻波没有直接关系，有时候驻波 1.1，手一碰机器照样麻，那就是共模的事，别再去剪天线了。

手台、车台、阳台

手台最简单，天线直接拧在机器上，平时不用管馈线；要在车里或者阳台上把天线引出去，加一两米跳线，RG-58 在 70 厘米段大约 0.3 到 0.7 dB，可以接受，但别拿十几米的细线去接手台，那和把功率往水里倒没啥区别。车载台一般把机器装在驾驶座附近，馈线拉到车顶或者后备箱，五米上下：按表算，5 米 RG-58 在 70 厘米段约 1.6 dB，2 米段 0.9 dB，换成 LMR-240，70 厘米段只剩 0.9 dB，所以能短就短，机器离天线近一点，比换什么天线都实在。

余线别绕紧，绕紧了等于给屏蔽层外皮加了个扼流圈，共模电流一变，表针和方向图都可能受影响；松散打个 8 字就行。阳台和楼顶的 6 米偶极子，馈线一般十到二十米。6 米段损耗低，RG-58 二十米才 2.2 dB，五瓦剩 3 瓦，完全能用；要是以后加 2 米、70 厘米的天线，同一根线在 70 厘米段就是 6.6 dB，那就该换 LMR-400 了。所以线选多粗，先看你最长的那一段线要多长、最高用哪个频段，别一上来就买最贵的。

接头和防水是另一门功课。户外的接头，先缠一层自粘胶带，再包一层防水胶带，最后让线在进接头之前留一个往下垂的弯，雨水顺着弯滴走，不会倒灌进电缆。进水是电缆最要命的病，介质一潮，损耗猛涨，屏蔽层氧化，驻波乱跳，最后只能整根换。弯曲也别太狠，发泡介质的线弯急了会压扁，阻抗就变了，一般别小于线径的十倍。

还有两个坑

一是迷信粗线，线越粗越贵越硬，转弯半径大，接头也贵，短距离、低频率上用粗线是浪费，按长度和频段选就行。二是把几十块的表当标准，我不建议拿它做绝对判断，做相对比较反而有用——换天线前后、换位置前后，读数变没变，比读数是多少更有意义。

动手：量一次，算一次

先把假负载接上，按一下发射，看表针是不是在 1.0 附近，确认表和线是好的；再把手台或者车台接回天线，在你要用的频点上量一次，记下读数。然后拿尺子量一下馈线有多长，对着表算一下它在你的频点上吃掉多少 dB，用 5 瓦乘一下，就知道天线那头还剩多少瓦。

举个例子：五瓦，10 米 RG-58，70 厘米段 3.3 dB，到天线大约 2.3 瓦；同样的位置换成 LMR-400，0.9 dB，到天线 4.1 瓦。要是天线那头驻波 2.0，再按反射被机器吸收算，扣 0.5 dB 的失配损耗，一个 2.1 瓦，一个 3.6 瓦，差 2.4 dB，差不多 1.7 倍，这时候你再去纠结天线剪短一厘米有没有用，就有点本末倒置了。我习惯把这些数记在日志本或者手机备忘录里，下次换线、换天线、换位置，前后一比，就知道钱花得值不值。驻波表就是个提示，告诉你功率走到哪儿、还剩多少、在哪儿被吃掉了。

馈线是整条链路里最不起眼、也最容易将就的一段。天线决定了功率往哪儿去，馈线决定了到天线之前还剩多少；这两件事都弄明白，五瓦和二十五瓦的差别才看得清。下一篇我们离开桌面，讲架设、防雷和接地——把天线安全地立起来，比多通几个台重要。
