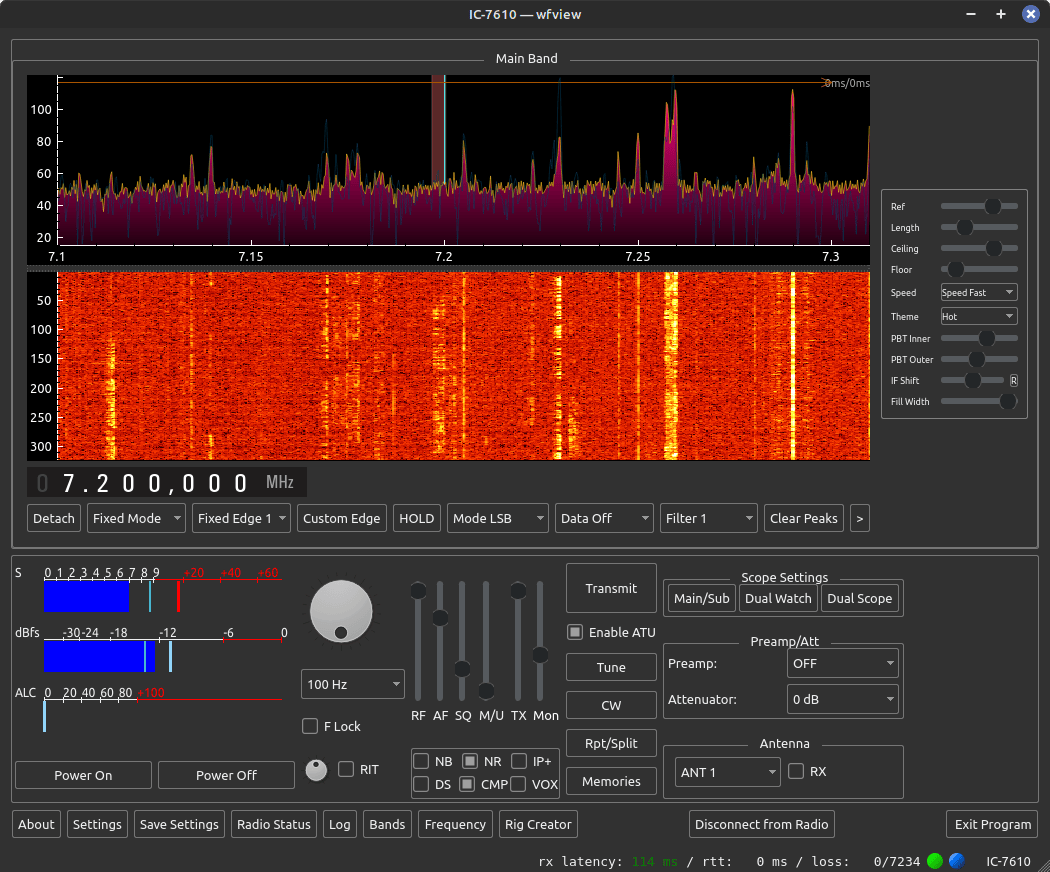

这是 wfview 的主显示界面。向下滚动可查看各界面元素的说明。

上方控件（Upper controls）：

频谱图与瀑布图显示：

这两项显示从电台传送到 wfview 的频谱数据。上方图的纵轴很可能与某个 dB 值成比例，不过确切的刻度换算关系尚不清楚。从左到右是频率。下方图的纵轴是时间，较新的值从顶部进入。这两张图有大量可调项，继续阅读可了解更多。

在图中任意位置双击即可立即跳转频率。单击则只在左下角状态栏区域显示频率。使用滚轮可按所选调谐步进在频段内快速游走。

上方图中的垂直调谐线指示电台的载波点。这也是刻度盘所指示的频率。调谐线颜色可以自定义（甚至可通过设置为透明色将其禁用），位置在 Settings 选项卡下的 User Interface 页面。

上方图与下方瀑布图区域之间有一条分隔条。可以上下拖动该分隔条，改变图与瀑布图之间的区域划分。

Spectrum Mode 与 Edge 控件：

• Spectrum Mode：该控件在电台内置的四种模式之间选择：居中（Center）、固定（Fixed）、滚动-C（Scroll-C）与滚动-F（Scroll-F）。
• Span：该控件设置频谱的总跨度，仅在 Center 与 Scroll-C 模式下可用。
• Edge：在 Fixed 与 Scroll-F 模式下，该控件选择当前边沿（1 到 4）。边沿就是频谱数据的边界。
• Custom Edge：该按钮让你在 Fixed 模式下定义频谱边沿（在 Scroll-F 模式下，所定义的边沿会平移到当前频率）。Custom Edge 对话框让跳转到所需频率范围变得非常容易。
• ToFixed：该按钮会把当前的中心跨度范围转换为固定范围。这是保持相同显示范围、同时又允许在不改变显示范围的情况下调谐的快捷方式。仅在 Center 模式下显示。
• Clear Peaks：清除频谱底层，底层可以是峰值保持（Peak Hold）、缓冲峰值保持（Buffered Peak Hold）或平均（Average）（在 Settings 下选择所需模式）。
• 按下按钮组末端的“<”按钮可显示更多控件。

模式与滤波器选择：

• Mode：选择发射与接收模式。LSB/USB 切换默认为自动（见 Settings 窗口）。
• Data Off / Data On：当打开“Data”时，电台可能会使用备用的调制输入与滤波器选择。详情见电台手册。
• Filter 1/2/3：选择电台可用的三个已定义接收音频滤波器中的任意一个。

Detach：按下该按钮会把频谱显示与其他控件分离。这在把频谱显示放到另一台显示器上时特别有用。

Frequency Widget：按某一位数字的上半或下半部分可微调该值。滚轮可滚动任意位。右键单击可将某一位归零。该控件借用自 CuteSDR 并作了修改，遵循 GNU GPL。

附加的频谱与滤波器控件：

按下（“Clear Peaks”右侧的）“<”或“>”按钮将显示/隐藏这些附加控件。

• Ref：即频谱显示的所谓“参考电平”。增大该控件会提高频谱的数据值。注意，你可以把它一直开到最大，然后用 Floor 与 Ceiling 控件获得类似效果，但显示分辨率更高。
• Length：瀑布图显示的长度。较短的值会让瀑布图看起来快一些。
• Ceiling：频谱显示与瀑布图颜色映射的上限值
• Floor：频谱显示与瀑布图颜色映射的下限值。把它设在本底噪声稍下方。
• Speed：电台发送频谱数据的频率。
• Theme：瀑布图显示的配色方案。这些方案在 qcustomplot 中定义，可在此处预览。
• PBT Inner：通带可调滤波器内沿位置
• PBT Outer：通带可调滤波器外沿位置
• IF Shift：在具备该功能的电台上执行中频偏移，否则把内、外 PBT 按相同量偏移
• Fill Width：适用于滤波器宽度可变的电台的滤波带宽

中部控件（Middle Controls）：

计量：

wfview 一次可显示三个计量表。第一个表在发射时始终是功率输出，在接收时是接收强度（“S”）。

计量表包括：SWR、ALC、Compression、Voltage、Current、Center（仅 IC-R8600）、TxRxAudio、RxAudio 与 TxAudio。请记住，音频计量表只对网络电台的客户端一侧有效。音频计量表对本地连接的 USB 电台不起任何作用。

要更改所计量的内容，只需双击该计量表（或空白的计量表位置）。点击菜单右侧即可“退出菜单”。

计量表的更新速度与电台数据轮询速率成比例，可在 Settings 中调整。

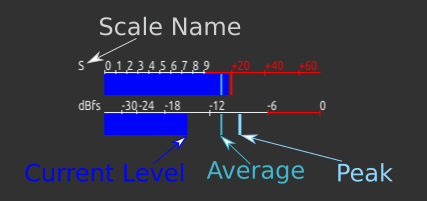

计量表一次显示三个数字。

• Instantaneous Level：较长的实心条，显示与电台计量表相同的值。
• Average：较细的亮条，显示最近十次左右读数的平均值。
• Peak：较粗的亮条，显示最近十次左右读数的最大值。

电台电源：

Power On / Power Off：对于具备该能力的电台，可远程开启或关闭电源。关闭电源时，电台进入低功耗待机状态。请记住，如果你连接的是已关闭电源的电台，情况会相当令人困惑——启动 wfview 时你需要手动把它重新开机。

调谐：

wfview 有一个相当常规的调谐旋钮（那个大圆圈），可用鼠标按所选调谐步进转动它（见调谐步进的下拉菜单）。Shift 与 control 也可作为步进的修饰键。

调谐方法：

• 调谐旋钮屏幕控件
• 在频谱上滚动鼠标
• 在频谱内双击
• +/- 键及其他受支持的键盘快捷键
• “Frequency”窗口（按 * 快速调出）。
• 带真实旋钮与按钮的受支持硬件接口

F Lock：阻止 wfview 用户界面改变频率。不锁定电台的物理控件。不阻止外部控制（即其他程序）进行调谐。基本上只是防止在 wfview 内误点鼠标。

RIT：接收增量调谐（Receive Incremental Tuning）：对接收频率施加一个增量

滑块：

• RF：接收机射频增益
• AF：接收音频增益。对于 USB 与串口连接的电台，它设置电台的扬声器音量。对于网络音频电台，它设置计算机端的表观接收音频电平。
• SQ：静噪。如果听不到任何音频，试着把它调小。
• MIC / LAN / ACC / USB/ M/U：用于调整所选发射音频源的发射音频增益的滑块。
• TX：发射射频功率电平。该控件以百分比为单位。
• Mon：监听音频电平（“听见自己”，有些圈子里叫“talkback”）。点击“Mon”文字可开关该功能。警告：网络延迟会让你真的不想让它一直开着。

方形开关控件：

• NB：噪声抑制器（Noise Blanker）
• NR：降噪器（Noise Reducer，DSP）
• IP+：基本上什么也不做
• DS：Digi-Sel 预选器
• CMP：发射音频压缩器
• VOX：声控发射（Voice on Transmit）。谨慎使用。

其他：

• Transmit：切换 PTT。你也可以按 Control-R 与 Control-T 来发射和接收。此外我们还支持多种用于脚踏开关与实体按键的硬件控制器。
• Enable ATU：启用电台的天调功能。
• Tune：让天调开始一次调谐周期
• CW：显示 CW 窗口
• Rpt/Split：显示中继台与异频窗口（也含 CTCSS/DPL 控件）
• Memories：显示存储信道编辑器

频谱设置：

• Main/Sub：交换主、副 VFO
• Dual Watch：启用同时接收两个频率
• Dual Scope：为每个 VFO 显示频段扫描（在支持的情况下：7610 与 7850）

前置放大器/衰减器（Preamp/Att）：

• Preamp：设置所需的前置放大器
• Attenuator：设置衰减器

天线：

• 选择天线
• RX：切换“RX”天线端口

底部（Bottom）：

按钮：

• About：显示关于窗口，含版本号、构建日期、致谢等
• Settings：显示设置窗口
• Save Settings：保存你当前使用的设置，供下次使用。
• Radio Status：显示关于当前连接的详细电台信息（仅网络电台）
• Log：显示 wfview 的内部日志数据。
• Bands：显示频段选择器，含常见业余频段（以及一些其他频段）
• Frequency：频率输入控件。按“*”可快速调出
• Rig Creator（如已启用）：一项高级选项，允许编辑和/或创建电台定义文件。
• Connect to Radio / Disconnect from Radio：使串口或网络连接切换。
• Exit Program：关闭 wfview

状态文本：

• rx latency：从电台到 wfview 的实际延迟。
• rtt：往返时间，在 rx latency 之外另计。
• loss：丢失的数据包与已发送的数据包总数。例如 0/7234 表示丢失零个数据包、已发送 7234 个数据包。
• 绿色圆圈：正在接收
• 红色圆圈：正在发射
• 红/绿双色圆圈：已启用异频或中继台模式
• “None”或“电台名”：指示所检测到的已连接电台。当显示“None”时，表示 wfview 未连接，或已连接但无法识别所连的电台。
