6.2. 电台

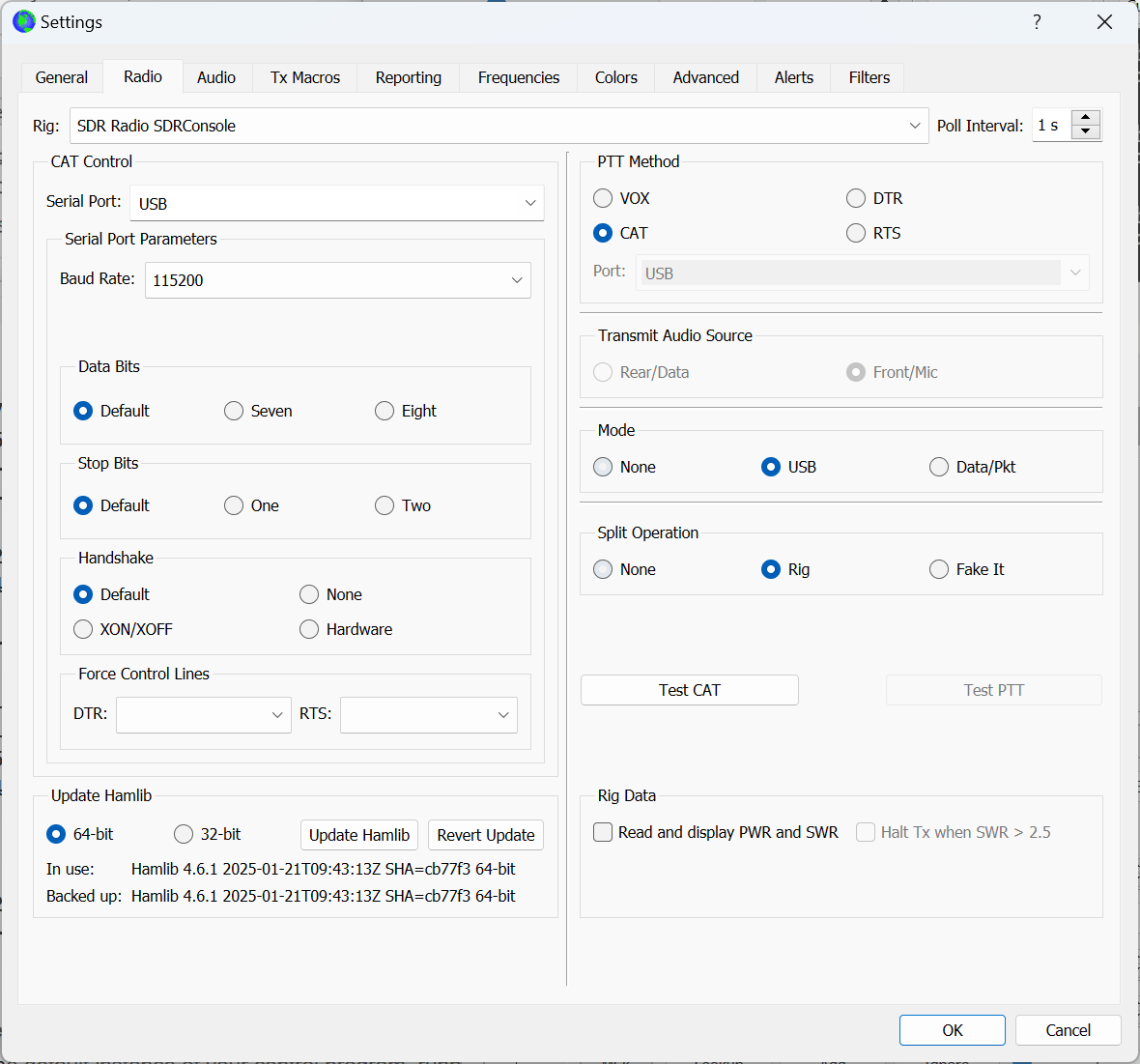

WSJT-X 提供对大多数现代收发信机相关功能的 CAT（计算机辅助收发信机）控制。要配置程序以适应您的电台，请选择"电台"选项卡。

• 从标记为"电台"的下拉列表中选择您的电台类型，如果不想使用 CAT 控制则选择"无"。
  • 或者，如果您已将电台配置为由 DX Lab Suite Commander、Flrig、Ham Radio Deluxe、Hamlib NET rigctl 或 Omni-Rig 控制，则可以从"电台"列表中选择其中一个程序名称。在这些情况下，"CAT 控制"下方的输入字段将重新标记为"网络服务器"。将此字段留空可访问在相同计算机上运行的默认控制程序实例。如果控制程序在不同的计算机和/或端口上运行，请在此处指定。将鼠标指针悬停在输入字段上可查看所需的格式详细信息。
  • 选择"Omni-Rig Rig 1"或"Omni-Rig Rig 2"以连接到安装在相同计算机上的 Omni-Rig 服务器。Omni-Rig 将由 WSJT-X 自动启动。
• 将"轮询间隔"设置为 WSJT-X 查询您电台的所需间隔。对于大多数电台，较小的数值（例如 1–3 秒）是合适的。
• CAT 控制：要让 WSJT-X 直接控制电台而非通过其他程序，请进行以下设置：
  • 选择用于与电台通信的串口或网络服务器（包括服务端口号）。
• ::: {indent="2em" color="gray"} 注：USB 是一个特殊值，适用于某些 SDR 套件使用的自定义 USB 设备。这与 USB 连接的收发信机和 CAT 接口提供的虚拟串口不同，后者应使用指代它们的 COM 或串口名称。 :::
  • 串口参数：设置波特率、数据位、停止位和握手方法的值。请查阅您电台的用户指南以获取正确的参数值。
• ::: {indent="2em" color="gray"} 注：需要握手的 CAT 接口在应用正确的握手设置之前将无响应。 :::
  • 强制控制线：某些电台设置需要将 CAT 串口的 RTS 和/或 DTR 控制线强制为高电平或低电平。仅在确定需要时才选中这些复选框（例如，为电台串行接口供电）。
• PTT 方式：选择 VOX、CAT、DTR 或 RTS 作为 T/R 切换的所需方法。如果您选择 DTR 或 RTS，请选择所需的串口（可能与 CAT 控制使用的串口相同）。

注：当使用代理应用程序进行电台控制时，假设代理应用程序能够独立键控您的收发信机，则 PTT 方式的正确选项通常是 CAT。

• 发射音频源：某些电台允许您选择接受发射音频的连接器。如果此选项已启用，请选择"后面板/数据"或"前面板/话筒"。
• 模式：WSJT-X 在发射和接收时均使用上边带模式。选择 USB，或者如果您的电台提供"数据/分组"选项并且该选项用于启用后面板音频线路输入，则选择"数据/分组"。某些电台在设置为"数据/分组"模式时还提供更宽和/或更平坦的通带。如果您不希望 WSJT-X 更改电台的模式设置，请选择"无"。
• 异频操作：如果您的电台支持异频模式（接收和发射使用独立的 VFO），则使用异频模式具有显著优势。如果不支持，WSJT-X 可以模拟这种行为。任何一种方法都将产生更干净的发射信号，因为发射音频始终保持在 1500 到 2000 Hz 范围内，从而使音频谐波无法通过发射边带滤波器。选择"电台"以使用电台的异频模式，或选择"模拟"让 WSJT-X 在 T/R 切换时根据需要调整 VFO 频率。如果您不希望使用异频操作，请选择"无"。

当所有必需的设置完成后，点击"测试 CAT"以测试 WSJT-X 与您电台之间的通信。该按钮应变为绿色，表示已建立正常通信。CAT 控制测试失败会使按钮变为红色并显示错误消息。CAT 测试成功后，切换"测试 PTT"按钮以确认您选择的 T/R 控制方法正常工作，按钮在电台被成功键控时变为红色。（如果您选择了 VOX 作为 PTT 方式，稍后可以使用主窗口上的"调谐"按钮测试 T/R 切换。）
