13. WSPR 模式

• 从"模式"菜单中选择 WSPR。主窗口将重新配置为 WSPR 界面，移除 WSPR 模式中不使用的某些控件。
• 按如下建议设置宽频谱图控件。

• 使用鼠标拖动主窗口的宽度和高度到所需大小。
• 选择一个活跃的 WSPR 频率（例如 10.1387 或 14.0956 MHz）。

注：如果您将在 60 m 频段上发射，请务必选择符合当地法规的频率。

• 点击"监听"以开始一个 2 分钟的 WSPR 接收周期。
• 如果您将同时发射和接收，请选择合适的 Tx Pct 值（2 分钟序列中用于发射的平均百分比）并激活"启用发射"按钮。发射周期也是 2 分钟持续时间，并且会在时间上随机发生，以减少与您可能正在监听的其他电台冲突的机会。
• 从下拉列表中选择您的发射功率（以 dBm 为单位）。

频段跳频

WSPR 模式允许拥有 CAT 控制电台的用户无需人工干预即可研究多个频段上的传播。协调跳频使世界各地相当数量的电台组能够一起从一个频段移动到另一个频段，从而最大化识别开放传播路径的机会。

• 要启用自动频段跳频，请选中主窗口上的"频段跳频"复选框。

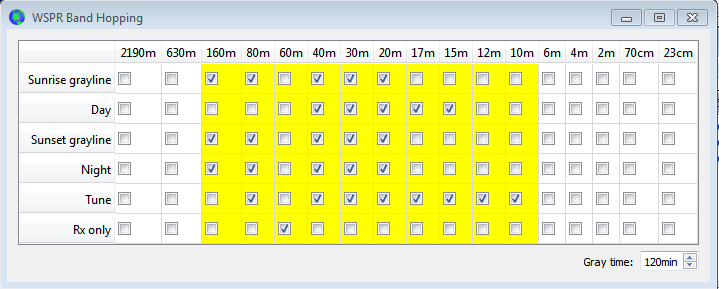

• 点击"调度"以打开 WSPR 频段跳频窗口，并选择您希望在每天各时间使用的频段。

• 频段切换在每个 2 分钟间隔后发生。首选频段在重复的 20 分钟周期内以时间槽标识，如下表所示：

• 如果根据您的频段跳频调度首选频段未激活，则将从中随机选择一个频段。
• 如果为特定频段选中了"调谐"框，WSJT-X 会在切换到该频段后、正常接收或发射周期开始前发射几秒钟的未调制载波。此功能可用于激活自动天线调谐器以将多频段天线调谐到新选定的频段。
• 根据您的电台和天线设置，频段更改可能需要除重新调谐电台之外的其他切换。为使这以自动化方式成为可能，每当 WSJT-X 成功执行对 CAT 控制电台的频段更改命令时，它会查找一个名为 user_hardware 的可执行文件或脚本。在 Windows 上，这是通过 CMD /C user_hardware 完成的，在其他平台上通过 /bin/sh -c user_hardware。在 Windows 上，将搜索 PATH 环境变量列出的目录中第一个具有 PATHEXT 环境变量中列出的扩展名且文件根名称为 user_hardware 的文件。在其他平台上，将搜索 PATH 环境变量列出的目录中第一个名为 user_hardware 的可执行脚本或程序。

user_hardware nnn

• 在上述命令中，nnn 是以米为单位的频段标识波长。您必须编写自己的程序、脚本或批处理文件以在您的电台进行必要的切换。

注：使用 PATH（以及 Windows 上的 PATHEXT）环境变量是一项新功能。要模拟以前的行为，请确保您的 user_hardware 脚本或程序的位置位于 WSJT-X 使用的 PATH 环境变量中。

以下屏幕截图是启用了频段跳频的 WSPR 操作示例：

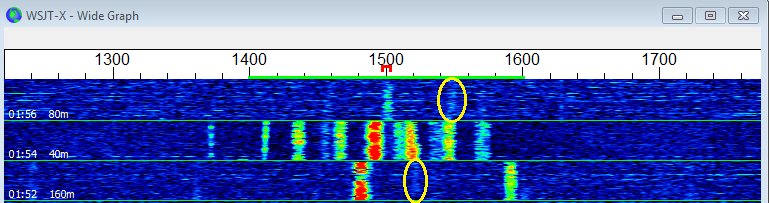

仔细查看上面的屏幕截图可以说明 WSPR 解码器的一些令人印象深刻的能力。例如，查看 UTC 0152、0154 和 0156 的解码，以及下方瀑布图显示中相应的分钟。已添加黄色椭圆以突出显示在第一个和第三个两分钟间隔中以 -28 和 -29 dB 解码的两个孤立信号。在 0154 UTC，来自 VE3FAL、AB4QS 和 K5CZD 的信号落在音频频率 1492 Hz 附近 5 Hz 区间内；类似地，K3FEF、DL2XL/P 和 LZ1UBO 落在 1543 Hz 附近 6 Hz 区间内。每个重叠信号都被完美解码。
