16.1. 频率校准

许多 WSJT-X 功能依赖于不超过几 Hz 的信号检测带宽。因此频率精度和稳定性异常重要。我们提供工具以实现您电台的精确频率校准，以及空中信号的精确频率测量。校准过程通过自动将您的 CAT 控制电台循环通过一系列预设的、频率可靠已知的基于载波的信号频率，测量每个信号的频率误差而工作。

您可能会发现定义并使用专门用于频率校准的特殊配置会很方便。然后根据您的系统完成以下适当步骤。

• 切换到 FreqCal 模式。
• 在"文件 | 设置 | 频率"选项卡的"工作频率"框中，删除 FreqCal 模式中与您位置无关的任何默认频率。您可能希望用您位置可接收的可靠已知频率替换其中一些频率。

注：我们发现大城市 AM 广播电台通常可以作为频谱低端良好的频率校准器。在北美，我们还使用 WWV 在 2.500、5.000、10.000、15.000 和 20.000 MHz 的标准时间和频率广播，以及 CHU 在 3.330、7.850 和 14.670 MHz。世界其他地区也有类似的短波信号。

• 在大多数情况下，首先删除保存日志文件的目录中任何现有的 fmt.all 文件。
• 要自动循环通过您选择的校准频率列表，请在"工具"菜单上选中"执行频率校准循环"。WSJT-X 将在每个频率停留 30 秒。初始时没有测量数据保存到 fmt.all 文件，尽管它显示在屏幕上；这允许您检查当前的校准参数。

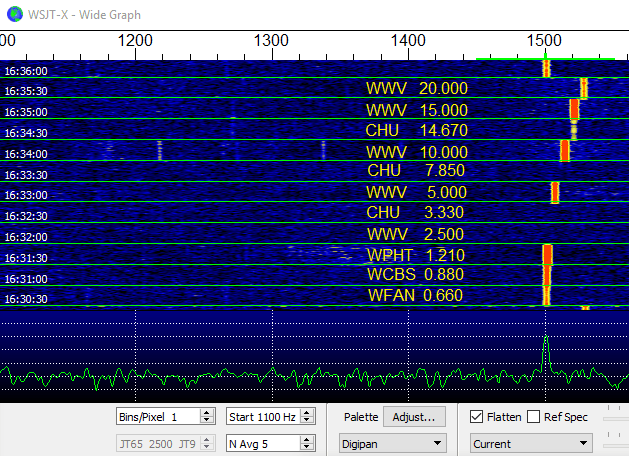

• 在校准过程中，电台的 USB 频率偏移到默认频率列表中每个 FreqCal 条目下方 1500 Hz。如下面的屏幕截图所示，检测到的信号载波因此出现在 WSJT-X 瀑布图中约 1500 Hz 处。
• 要开始测量会话，请选中"测量"选项，并让校准循环运行至少一个完整序列。请注意，在测量时，任何现有的校准参数都会自动禁用，因此如果您的电台偏离频率超过几 Hz，您可能需要增加 FTol 范围以捕获有效的测量值。

对于现代合成电台，从 1500 Hz 的小测量偏移将表现出频率的直线依赖关系。您可以通过简单地将最高可靠频率处的测量频率偏移（Hz）除以标称频率本身（MHz）来近似校准您的电台。例如，上面显示的 WWV 的 20 MHz 测量产生了 24.6 Hz 的测量音调偏移，显示在 WSJT-X 解码文本窗口中。得到的校准常数为 24.6/20 = 1.23 ppm。此数字可以作为"斜率"输入到"文件 | 设置 | 频率"选项卡上。

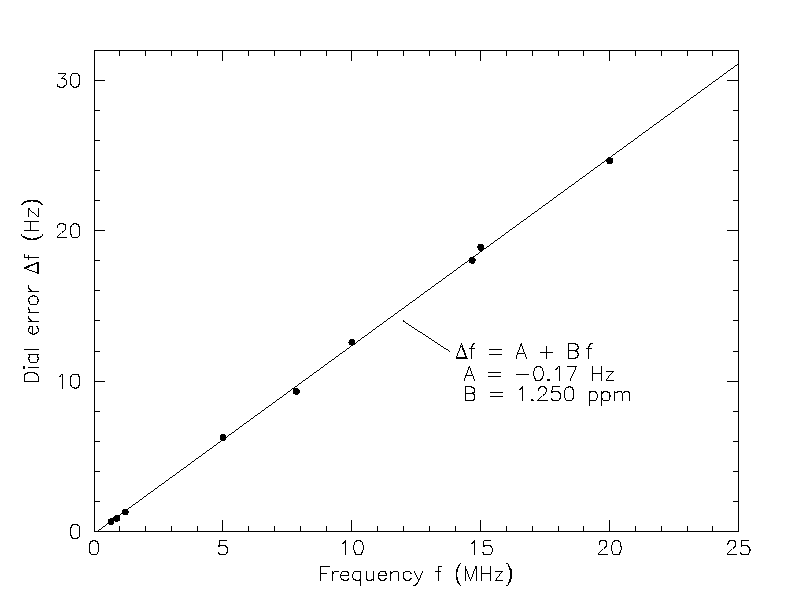

更精确的校准可以通过将一条直线的截距和斜率拟合到整个校准测量序列来实现，如下面绘制的这些测量的图形所示。完成此任务的软件工具包含在 WSJT-X 安装中，其使用详细说明可在 https://wsjt.sourceforge.io/FMT_User.pdf 获得。

使用这些工具，无需除 CAT 接口电台以外的任何专用硬件，您可以将电台校准到优于 1 Hz，并在 ARRL 的定期频率测量测试中非常有效地竞争。

在至少一次成功执行"执行频率校准循环"后，检查并编辑日志目录中的 fmt.all 文件，删除任何虚假或离群的测量值。然后可以通过在"工具"菜单上点击"求解校准参数"来自动执行线拟合过程。结果如下面的屏幕截图所示。包括斜率和截距的估计不确定度；N 是拟合中包含的平均频率测量数，StdDev 是平均测量值与拟合直线的均方根偏差。如果解看起来有效，将提供一个"应用"按钮，自动在"文件 | 设置 | 频率 | 频率校准"中设置校准参数。

要快速目视检查所得校准，请保持在 FreqCal 模式并清除"测量"选项。WSJT-X 直接在瀑布图和显示记录上显示调整后的结果。
