【题目编号】MC1-1173

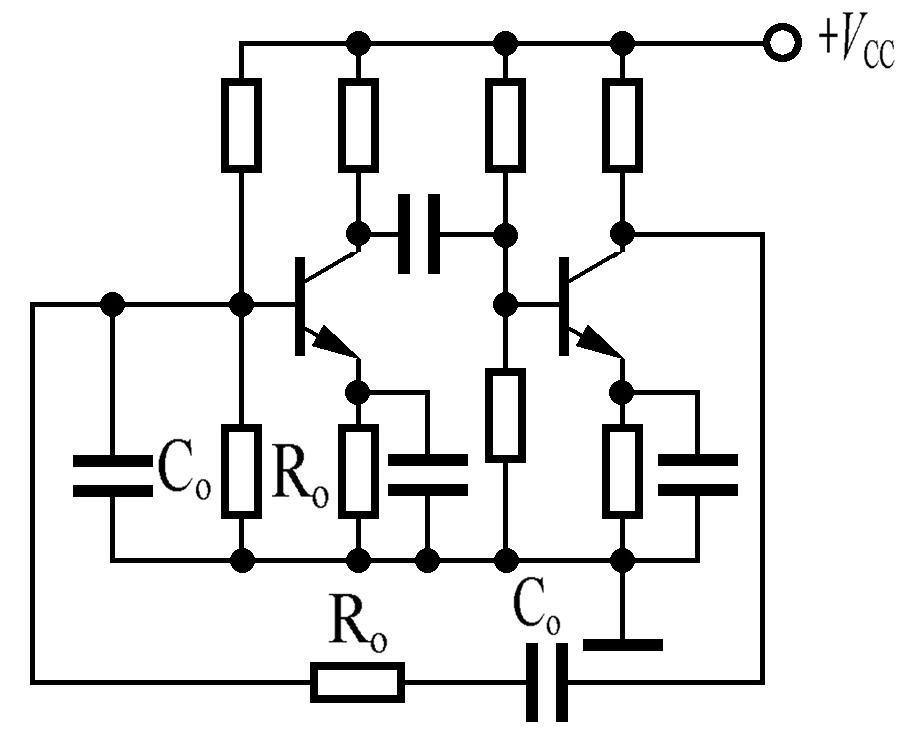

【题目】下列电路是一个：
【答案】A
[A]RC 反馈式振荡器
[B]电容三点式振荡器
[C]电感三点式振荡器
[D]电感反馈式振荡器
考点速览
这道题的图里有两级放大器和一堆电阻电容，从头到尾找不到一只电感线圈，也找不到变压器、晶体或二极管。反馈从第二级三极管的集电极引出，经一路电阻与电容串联的网络回到第一级三极管的基极。判断类型的方法很简单：既然选频网络里没有电感电容谐振回路，频率只能由电阻电容的充放电过程决定，这就属于电阻电容反馈式振荡器（RC feedback oscillator）。
没有电感的振荡器：相位条件怎么满足
单级共射放大器对信号倒相一次，输出与输入相差一百八十度。两级串起来倒相两次，合计三百六十度，等于没有相移，输出回到输入端时正好与原信号同相。电阻电容反馈网络在这个基础上再引入一段随频率变化的附加相移，只有在某一个特定频率上，环路总相移恰好是三百六十度的整数倍，相位条件得到满足；在这个频率上反馈网络的传输比也刚好够大，幅度条件同时成立，电路就在这个频率上稳定振荡。
反馈网络的具体接法决定了电路的名称。用一路电阻电容串联再配合对地支路构成的，常见形式是文氏电桥振荡器（Wien bridge oscillator），适合产生音频；用几节电阻电容首尾相连做相移的，是相移振荡器，适合更低的频率。两类电路的共同特征就是选频靠电阻和电容，不靠电感。
逐项辨析
选项 A 与图面吻合。放大器件是三极管而不是电感，选频靠电阻电容网络，反馈从末级集电极经电阻电容回到第一级基极，符合电阻电容反馈式振荡器的定义，本题答案即此。
选项 B 电容三点式振荡器必须有一个由电感与电容组成的谐振回路，反馈取自两只串联电容的分压点。本题全图没有电感，连谐振回路都不存在，更谈不上电容分压。
选项 C 电感三点式振荡器要以一只带抽头的线圈为核心，反馈靠线圈上下两段分压。图里连线圈都没有，这一项直接排除。
选项 D 电感反馈式振荡器要靠电感支路取反馈，或者用两只线圈互感耦合，或者用一只带抽头的线圈分压。本题从头到尾没有线圈，选频与反馈都在电阻电容上完成，所以不属于这一族。
电阻电容振荡器与电感电容振荡器的分工
电阻电容振荡器的工作频率由电阻值与电容值的乘积决定，频率等于一比上二派乘以电阻再乘以电容的量级关系。同样的元件数值下，电阻电容网络给出的频率远低于电感电容回路，所以它主要覆盖音频到几百千赫的区间；再往上做，元件数值要小到容易被杂散电容和引线电感淹没，做不准。
电感电容振荡器正好相反，射频段的频率由电感与电容的谐振决定，元件数值适中、品质因数高，是发射机与接收机本振的常规选择。频率稳定度上，电阻电容振荡器受电阻温度系数与电容介质损耗的影响较大，跑频明显；电感电容回路次之；石英晶体最好，频率稳定度能高出好几个数量级，所以在要求严格的场合，最终都会把振荡任务交给晶体。
两级放大在这里的作用
回到图上，两级放大不只是为了凑增益。单级放大只有一百八十度相移，要满足正反馈就必须让反馈网络提供另外一百八十度，而电阻电容网络能提供的相移量有限，元件取值苛刻；两级放大先凑出三百六十度，反馈网络只需在目标频率上做小幅调整，设计余地大得多。这也解释了一个常见现象：这类电路里三极管通常成对出现，而且两级之间的耦合电容不可省，它既传递交流信号，又隔断两级之间的直流工作点。
应试要点
判断振荡器类型只需两步：先找有没有电感。有电感、有谐振回路，就往三种电感电容振荡器里对号；没有电感、只有电阻电容，就是电阻电容反馈式。再记住相位账：共射一级倒相一百八十度，两级三百六十度，正好满足正反馈；振荡频率由电阻电容的乘积决定，覆盖低频与音频段；对频率稳定度要求高时改用晶体。
