【题目编号】MC1-1174
【题目】下列电路是一个：
【答案】A
[A]电容三点式振荡器
[B]电感反馈式振荡器
[C]电感三点式振荡器
[D]RC 反馈式振荡器
考点速览

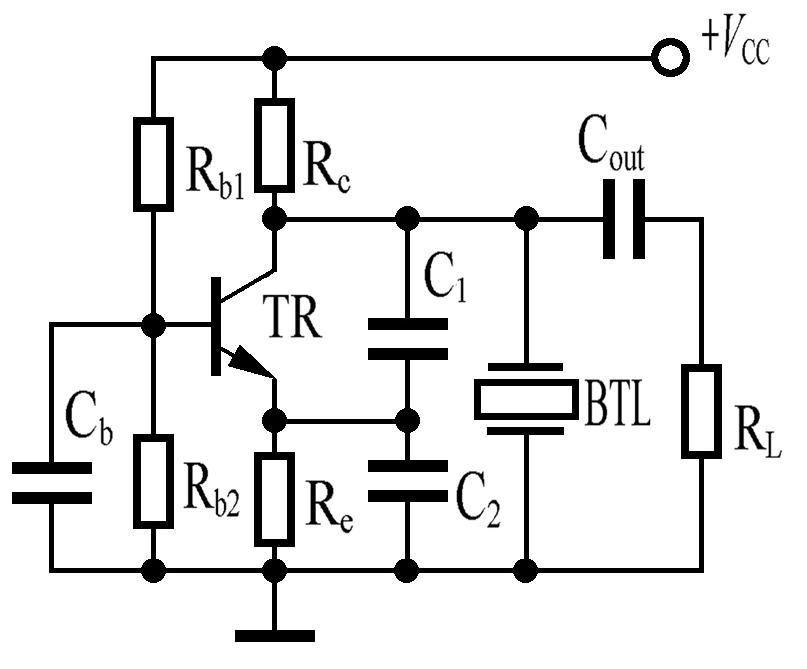

图上的谐振回路同样由一只电感与两只串联电容并联组成，两只电容相接的实心节点引线接到三极管发射极；基极一侧有分压电阻提供偏置，并且有一只电容把基极交流接地；集电极由电阻供电，输出经耦合电容送往负载。与常见的电容三点式电路相比，回路两端还多并了一只两端谐振元件。判断的落脚点只有一个：反馈是从电容分压点取出来的，所以它属于电容三点式振荡器。
分压点接发射极：判断的落脚点
谐振时回路两端电压最高，两只串联电容把这段电压按容量成反比分成两份，分压点接发射极，等于把回路电压的一部分注入晶体管的输入回路，另一部分留在输出回路，两者相位相差一百八十度，正好构成正反馈。分压比由两只电容的容量比决定，也决定了反馈量的强弱。这就是三点式电路名称的来历：谐振回路的三个端点分别接到晶体管的三个电极，取其中两点之间的电压作反馈。
基极那只对地电容是另一个重要线索。它把基极在交流上接地，于是输入回路落在基极与发射极之间，输出回路落在集电极与发射极之间，晶体管工作在共基极状态。共基组态的输入阻抗低、高频特性好、内部反馈小，在甚高频以上的振荡电路里很受欢迎，也让这类电容三点式电路能一直工作到很高的频率。
逐项辨析
选项 A 与图面吻合。回路里能看到两只串联电容，分压点接到发射极，反馈由电容分压取出，符合电容三点式振荡器的定义，本题答案即此。
选项 B 电感反馈式振荡器要靠电感支路取出反馈，图上的一只线圈两端完整引出、没有抽头，分压任务由两只电容承担，所以不是这一项。
选项 C 电感三点式振荡器同样以带抽头的线圈为标志，抽头引线应当接到发射极，谐振回路上通常只有一只电容与线圈并联。本题的分压点是两只电容相接处，线圈上没有抽头。
选项 D 电阻电容反馈式振荡器以两级放大加电阻电容反馈为特征，图上一只三极管、一只谐振线圈的配置与它相差很远，排除。
回路里那只两端谐振元件带来什么
多出来的那只元件画在两块水平极板之间夹着矩形框，这是石英晶体或者陶瓷谐振器一类两端谐振器件的常见画法。把它并在回路上，作用是让频率由它主导：石英晶体的等效品质因数可以达到数万甚至更高，远远超过普通电感电容回路的几十到几百，因此频率稳定度能提高好几个数量级，温度变化和电源波动引起的跑频都会被压下去。有的资料把这种用晶体参与选频的电容三点式电路称为皮尔斯电路，它属于电容三点式的家族，判断反馈方式的方法不变。
需要提醒的是，晶体的接入方式决定了它工作在串联谐振点还是并联谐振点：串在反馈通路里，利用的是它阻抗最低的串联谐振；并在回路上，利用的是它阻抗最高的并联谐振。两种接法对负载电容的要求不同，换晶体时不能只看标称频率，还要看它要求的负载电容是多少。
逐项辨析之外的几个识别细节
图上的耦合电容与旁路电容容易与谐振电容混淆。判断哪些电容属于谐振回路，看它是否与线圈直接并联或者与另一只电容串联后跨在回路两端；那些一端接地、另一端接基极或集电极的电容，多半是交流旁路或耦合元件。另外，发射极上的电阻提供直流负反馈稳定工作点，通常还会并一只电容让它对交流短路，避免把有用的反馈量吃掉。
应试要点
三步认图：找分压点、看它接到哪个电极、确认分压元件是电感还是电容。两只电容分压接发射极是电容三点式，也叫考毕兹电路；线圈抽头接发射极是电感三点式，也叫哈特莱电路；两只线圈互感耦合是电感耦合式；全图只有电阻电容就是电阻电容反馈式。回路里带晶体时，反馈方式不变，只是频率更稳。
