自从我们开始深入研究业余无线电领域，并且特别地接触到了B类短波电台之后，我们发现巴伦的使用频率有了显著的提升。举例来说，正V天线、八木天线等这些天线类型，都需要借助巴伦来实现与不平衡馈线的匹配。巴伦在天线系统中扮演着至关重要的角色，它作为连接平衡偶极天线与不平衡馈线的中介，不仅负责天线系统的馈电，还能有效地消除共模电流等干扰因素，从而保证了天线系统的稳定性和传输效率。

在我们深入探讨巴伦之前，有必要先了解两个基础概念：平衡天线与不平衡天线之间的区别。平衡天线的馈电点同时充当振子和地网的角色，且两根振子在结构上并无任何差异。除了我们常见的DP天线外，方向天线（Quad Antenna）和环形天线（Loop Antenna）也都属于平衡天线的范畴。

与平衡天线相对的是不平衡天线，其特征在于振子与地网是相互独立的。根据这一定义，我们可以知道，常见的GP天线、车载天线等都属于不平衡天线的范畴。

在我们对天线的这两个基本概念有了初步的了解之后，我们可以进一步深入探讨巴伦的相关知识。首先，巴伦的阻抗比是决定其应用天线类型的关键因素。以常见的1:1巴伦（即50Ω：50Ω）为例，除了1:1巴伦，还有1:4巴伦（即50Ω：200Ω）等多种类型。可以确定的是，巴伦的第一个比值50Ω是固定的，因为大多数电台输出均为50Ω。另一个比值则对应于振子的阻抗值。通过参考先前的文章，我们可以大致判断出不同比值的巴伦所适用的天线类型。巴伦不仅能够实现天线与馈线之间的平衡与不平衡转换，还能够完成馈线与天线之间的阻抗匹配，这对于提高天线系统的整体性能和信号传输质量具有重要的意义。 巴伦的样式有很多种，省至于你不需要过多的材料和动手能力就可以自己动手制作一个巴伦，那么这些不同形态的巴伦又是如何工作的呢？今天这篇文章我们就一起来聊一聊巴伦的构造。

巴伦虽然有很多的样式和形态，但最常用的就是高频变压器式的巴伦，这种巴伦在短波天线上广泛使用，其构造相对来说可能有点复杂。

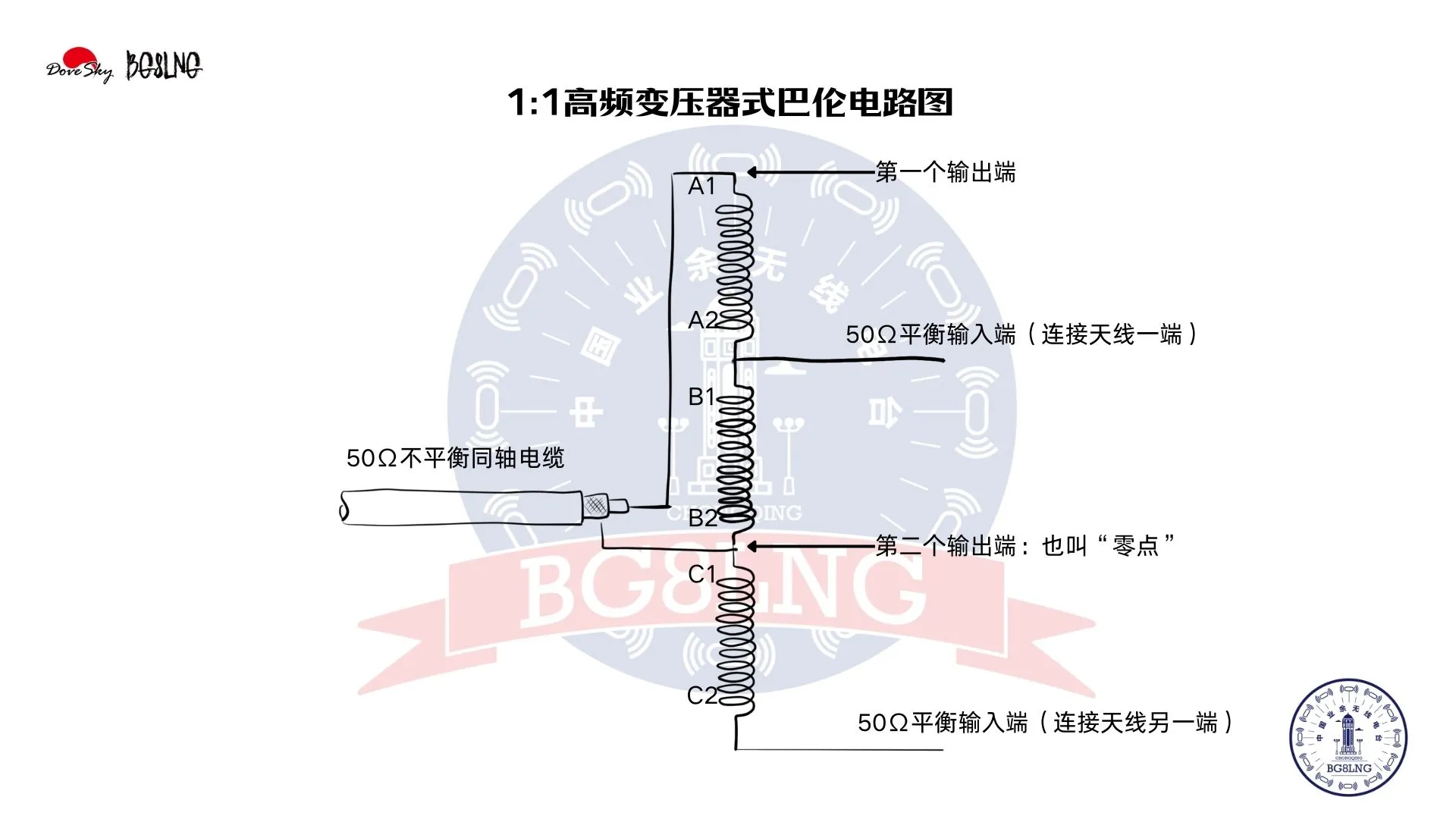

如上图所示，在电路图中我们可以直观的看到变压器式巴伦是由三个线圈构成，这三个线圈共同组成了1:1高频变压器式巴伦，虽然上图看到三个线圈式独立的，但是在实际制作时三个线圈是共同缠绕在一个磁环或者磁棒上，当然也可以不缠绕在磁环上，形成一个空心巴伦；

这里在实际制作时需要注意的是，缠绕线圈所使用的导线均为漆包线或者绝缘性良好的薄皮线，并且导线的直径和缠绕圈数等均会影响巴伦整体的效果。所以制作前需要进行足够的计算和准备。

上图的巴伦看着制作相对较为复杂，且需要一定的动手能力和知识储备，那么我们自己动手是否还有其他的巴伦可以制作呢？下面我们来看一下巴伦的另外一种形态：U型巴伦；

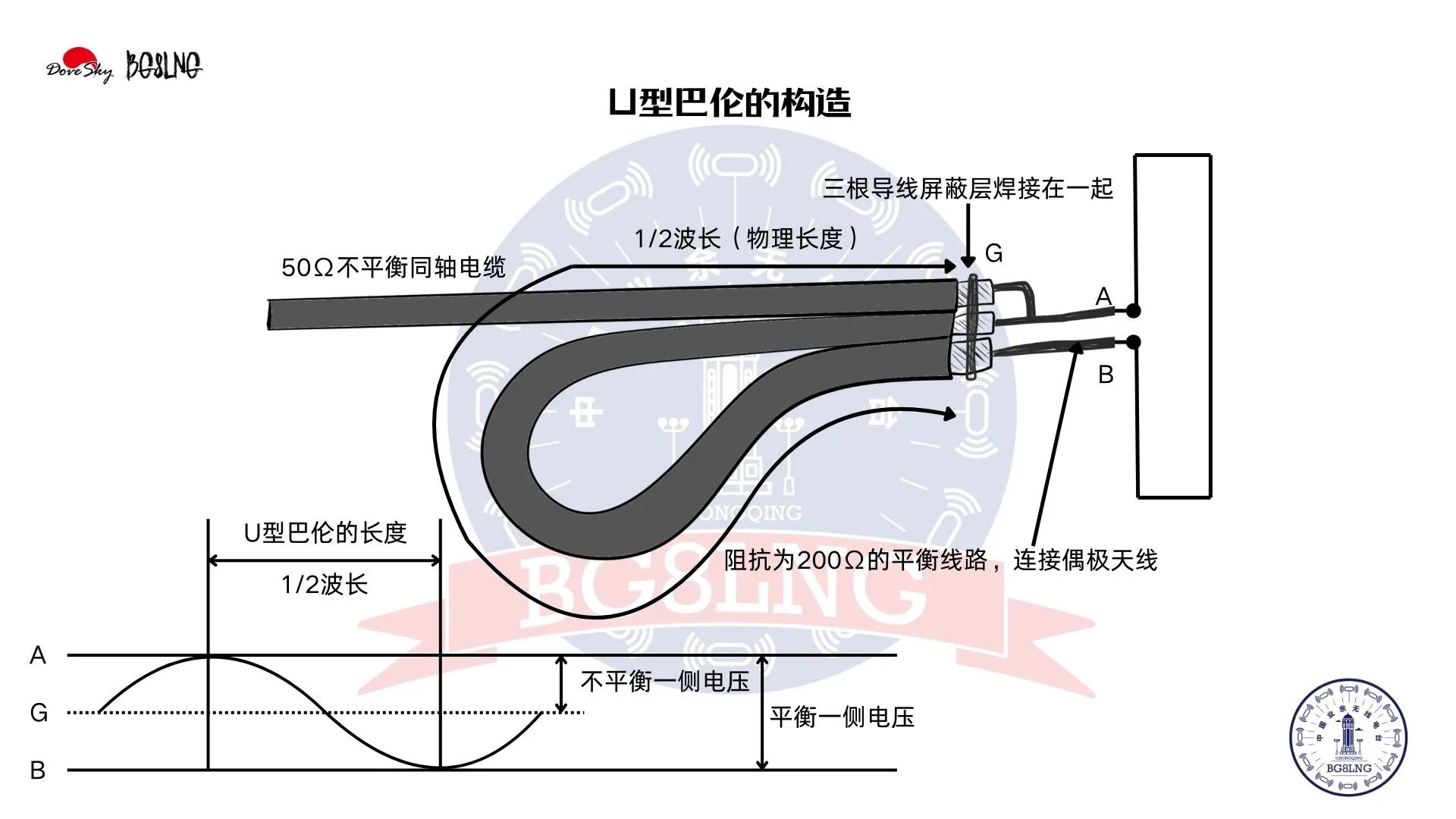

U型巴伦制作极为简单，简单到你只需要准备两根馈线即可，其中一根负责与电台连接的馈线A，而另一根你只需要准备1/2波长电气长度的馈线B即可，制作时只需要将馈线B两头的屏蔽层与馈线A的馈电端的屏蔽层焊接在一起，同时馈线A的中心导线与馈线B其中一端的中心导线焊接在一起，我们就得到了一个1:4的U型巴伦。

使用U型巴伦后，天线一侧的阻抗是馈线一侧的阻抗的4倍，也就是U型巴伦在整个天馈系统中的阻抗比值是1:4。

出现这一现象的原因是U型巴伦平衡一侧的电压比不平衡一侧的电压增加了一倍。那么我们可以用一个公式来计算平衡一侧的阻抗值：根据欧姆定律，P=10W,R=50W(不平衡一侧的阻抗值），那么V²=P⋅R=10W×50Ω=500V²，也就是V​≈22.36V；那么平衡一侧的R=V²/P=（2*22.36）²/10≈200Ω

OK，相信通过这篇关于巴伦的文章之后，各位应该对巴伦的使用场景或者说什么场景下使用什么类型的巴伦有一定的认识了吧。
