VHF 及以上频段比赛

N1MM logger 具备若干功能，尤其受到 VHF 及以上频段参赛者的青睐。本程序支持最高至 SHF 频段 10、24、47、76、142 和 241 GHz 的各频段

VHF 选项

频率显示

频率显示在波段图（Bandmap）和录入窗口（Entry Window）中。当频率高于 1 GHz 时，录入窗口中显示的是以 cm 为单位的频段，而不是精确频率。录入 QSO 时，这样可以很容易地辨认出你正在哪个频段上记日志。

按频段系数窗口（Multiplier by Band Window）

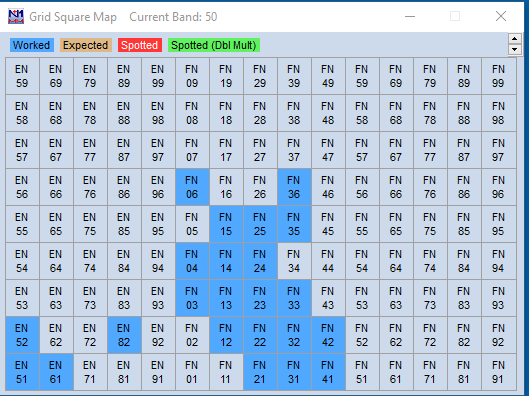

按频段系数窗口（Multiplier by Band Window）包含一个网格方格选项。启动程序，打开一个 VHF 比赛，使用窗口（Window）> 系数（Multipliers）> 网格方格地图（Grid Square Map）菜单项。你会看到如下显示，以你的网格方格为中心——即你在台站数据（Station Data）窗口中输入的那个网格方格。

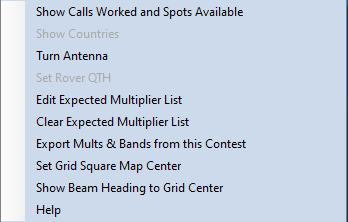

网格方格显示在右键菜单中还有一些附加功能。在网格阵列中单击某处，将出现如下菜单：

显示已通联的呼号与可用台情（Show Calls Worked and Spots Available） – 你已经通联过的网格方格显示为蓝色，已被发送台情但尚未通联的网格方格显示为红色。
转动天线（Turn Antenna） – 在某个网格方格上右键单击，左键单击此选项，如果你的旋转器已与程序连接，天线将转向正确的方位。
设置漫游台 QTH（Set Rover QTH） – 如果你的台站组别是漫游台（Rover），可以在某个网格方格上右键单击，选择此选项将该网格方格设为新的 RoverQTH
编辑预期系数列表（Edit Expected Multipliers List） – 使用此菜单项编辑预期系数列表，这些系数会在网格方格地图上以棕色标记，直到被通联为止
清除预期系数列表（Clear Expected Multiplier List）
从本次比赛导出系数与频段（Export Mults & Bands from this Contest） – 使用此选项将各频段已通联的网格方格列表导出为文本文件。默认情况下，该文件将保存在你的 N1MM Logger+ 用户文件区中的 GoalFiles 文件夹内。
设置网格方格地图中心（Set Grid Square Map Center） – 在你希望置于显示中心的网格方格上右键单击，然后左键单击此选项
显示到网格中心的天线方位（Show Beam Heading to Grid Center） – 在某个网格方格上右键单击，左键单击此选项，将打开一个窗口，显示从你的 QTH 到该方格中心的方位与距离。
帮助（Help） – 显示系数窗口的帮助页面

除了这里描述的网格方格地图窗口之外，还有一个更简单的网格方格系数窗口，可从窗口（Window）> 系数（Multipliers）菜单打开，它只显示按频段列出的已通联网格方格。

网格方格按键分配（VHF 及以上）

Alt+equal (=) – 在呼号历史表中同时搜索呼号字段和网格方格字段中已输入的信息
- 搜索结果将显示在检查窗口（Check Window）中
Alt+minus (-) – 在呼号历史与网格方格输入字段中已输入的网格方格（最多 3 个）之间循环切换
- 当呼号历史中找不到任何网格方格时，就没有可切换的内容

呼号历史查询

有关此功能的更多信息见此处。

此功能在 VHF 比赛中非常有用。查询示例包括姓名查询（RTTY 比赛中的 Friends 文件）、VHF 比赛中的网格方格、All Asian DX 比赛中的年龄等。借助导入与导出选项，可以更新呼号历史表。

呼号历史查询通过选项（Config）> 呼号历史查询（Call History Lookup）选项启用。若启用，则在 VHF 比赛中会查询：网格方格（最多 2 个）和姓名。

更新呼号历史文件

有一项功能可将日志文件导出以（更新）呼号历史表，位于工具（Tools）> 用当前日志更新呼号历史（Update Call History with current log）。此功能会用当前所选日志的内容填充呼号历史表。

变频器支持（Transverter Support）

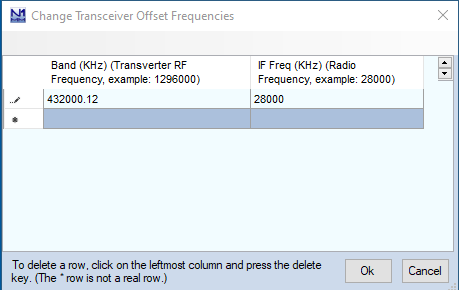

N1MM logger 以每个频段可设置一个偏置频率的形式提供变频器支持。在波段图（Bandmap）窗口上右键单击，选择设置收发信机偏置频率（Set Transceiver Offset Frequency）。程序会保存该偏置值，因此重启后偏置依然存在。

频段（Band，kHz） – 输入变频器的发射频率
中频（IF Freq，kHz） – 电台与变频器之间使用的频率

还可以加入一个偏置，把变频器或电台调整到精确频率（例如振荡器略有偏差时）。参见 432000.12 示例，其中进行了 120 Hz 的校正。要想准确对上分组无线电集群（Packet Cluster）台情，这非常有用！

频段上/下（Bandup/Banddown）

如果你的电台具有 160-2m，而你想使用 bandup/banddown，那么对于你没有变频器的频段，如果电台/变频器所覆盖的频段之间存在间隙，你就需要为这些频段填入条目。如果你希望频率能够“回绕”，那确实必须填入大量的变频器偏置。

下一偏置频段（Next Offset Band） 如果下一频段未被定义为我的电台能够处理的偏置频率，而又使用了 bandup/down，它就会转到一个 HF 频率（不带偏置）。

如果你的电台不接受所计算出的频率，此功能就无法工作。例如，设置频段（Band）: 144000 和中频（IF freq）: 28000，你输入 146100，而你的电台无法转到 30100，就会得到奇怪的结果
进入异频模式（Alt+F7）时，记得输入收发信机的频率，而不是变频器的频率。

VHF 信标

N1MM logger 能够在波段图（Bandmap）中按指定时长显示信标。通常，波段图中的每个台情都会在“分组台情超时（Packet Spot Timeout）”之后消失，该超时对波段图中的每个台情都有效。作为台情进来的信标也是如此。因此为信标新增了一个额外的导入选项，可以将台情超时设为高得多的值（例如数天甚至数周）。

可按特定格式导入一个文本文件，从而导入信标并将其显示在相应频段的波段图中。在录入窗口（Entry Window）的呼号字段中输入文本 BEACONS，将打开一个文件选择对话框，可在其中导入 .txt 文件（信标格式须正确）。在 N1MM logger 程序目录中可以找到一个信标文本文件示例（名为 Beacons.txt）。在信标文本文件中，带 # 的行是备注，文本第一行是所有信标的超时时间（以小时计）。每个信标行必须包含呼号、频率（以 kHz 计）和网格定位符（4 位或 6 位）。频率可以是美国格式（50000.25）或欧洲格式（50000,25）。每个信标后面的注释是可选的。注意使用 ; 作为分隔符（别忘了写一个，否则不会导入）。下面是一个 beacons.txt 文件示例。

# Hours to stay in bandmap (mostly > 24 or > 48) 60

Call beacon;Frequency;Grid;Comments

OZ7IGY/B;144471,1;JO55WM; PI7CIS/B;144416,2;JO22DC;Should always be heard DL0PR/B;144486,3;JO44JH;Switches power! GB3VHF/B;144430.4;JO01DH;QRG with a . ON0VHF/B;144418,5;JO20;4 digit grid

在欧洲（Region I）使用正确格式的信标文件可在 N1MM 网站的“下载（Download）”菜单下的“其他文件（Other Files）”中找到。

NCDXF/IARU 信标网络（Beacon Network） 无需添加 14.100、18.110、21.150、24.930 和 28.200 上的 NCDXF/IARU 信标网络。它们已内置在程序中，当你守听这些频率之一时，当时正在发射的信标（前提是你的 PC 时钟准确）会显示在录入窗口的状态栏（statusbar）中。

比赛设置示例

欢迎补充！

创建（比赛前数天）

新的 master.scp 文件
- 使用工具（Tools）> 下载并安装最新的检查部分呼号文件（Download and Install Latest Check Partial File，master.scp）菜单项
创建比赛中要使用的 ‘N1MM logger.ini’
- 设置好程序的各项设置，并按你在比赛中的喜好摆放窗口（在要使用的那台计算机上）
- 别忘了配置器（Configurer）中的‘模式控制（Mode Control）’选项卡。
- 关闭程序后，它会创建一个名为 ‘N1MM logger.ini ’的文件，其中包含所有设置
- 将 ‘N1MM logger.ini’（不是 .init）复制为 ‘ VHFsettings.ini’。
包含 SSB/CW 功能键内容的文本文件
- 作为起点：
  - ‘文件（File）| 导出（Export）| 将功能键导出到文件…（Export Function Keys to file…）| SSB 功能键（SSB Function Keys）’
    - 起一个名字，例如：VHFssbfunctionkeys.mc
  - ‘文件（File）| 导出（Export）| 将功能键导出到文件…（Export Function Keys to file…）| CW 功能键（CW Function Keys）’
  - 如有需要，更新这些文本文件
- 在 宏章节（Macros chapter） 中查看可用的宏
分组无线电/Telnet 按钮文本文件
- 作为起点：>文件（File）>导出（Export）>将 Packet/Telnet 按钮导出到文件…（Export Packet/Telnet Buttons to file…）’
- 如有需要，更新此文本文件
- 起一个名字，例如：VHFpacketbuttons.txt
- 在 宏章节（Macros chapter） 中查看可用的宏，例如 {GRIDSQUARE}
供要使用的 VHF 比赛所用的查询数据库文本文件
- 创建一个包含呼号、姓名、定位符等的文本文件
- 起一个名字，例如：VHFlookup.txt
- 参见有关 CallHist 文件的信息
SSB：用于 CQ、RST、交换内容等的 wav 文件
- 为所有操作员创建 wav 文件
- 参见 宏章节（Macros chapter） 中的 {OPERATOR} 宏
下载最新的国家文件（cty.dat）
- VHF 及以上频段比赛大多不使用国家文件，但程序会在信息窗口（Info window）中给出所记录呼号的信息，所以请下载最新版本
检查所选比赛是否仍然适用，进行一些测试 QSO
- 这应当在比赛前数周完成！
….

启动程序之前

将创建好的 master.dta 文件复制到 N1MM logger 程序目录中
将所有操作员的 wav 文件复制到 WAV 目录中
如果使用 WAV 文件，请关闭 Windows 声音
- Windows >控制面板（Control Panel）>声音（Sounds）– 方案（Scheme）：无声音（No Sounds）
将 ‘ VHFsettings.ini’ 重命名为 ‘N1MM logger.ini’ 并复制到程序目录中
- 程序将使用比赛前数天设置好的设置启动

启动程序之后

选择/检查是否使用了正确的数据库
- >文件（File）>在数据库中打开日志（Open Log in Database），选择 VHF 数据库’。
导入
- 如果每次都使用同一个数据库，这只需做一次！
- 每个数据库可以处理多个比赛和数千个 QSO，不要为每个比赛单独使用一个数据库！
- 更新过的文件（如查询文件）必须在每次比赛前导入。
  - 功能键宏（SSB/CW）
    - >文件（File）>导入（Import）>将功能键导入到文件…（Import Function Keys to file…）>SSB 功能键（SSB Function Keys）。使用上面创建的文件（示例：VHFssbfunctionkeys.mc）
    - >文件（File）>导入（Import）>将功能键导入到文件…（Import Function Keys to file…）>CW 功能键（CW Function Keys）。使用上面创建的文件（示例：VHFcwfunctionkeys.mc）
  - 分组无线电/Telnet 按钮
    - >文件（File）>导入（Import）>从文件导入 Packet/Telnet 按钮…（Import Packet/Telnet Buttons from file…）使用上面创建的文件（示例：VHFpacketbuttons.txt）
  - 查询文件
    - >文件（File）>导入（Import）>导入呼号历史文件（Import Call History File）。使用上面创建的文件（示例：VHFlookup.txt）
  - 国家文件
    - >工具（Tools）>从下载的文件导入国家列表（Import country list from downloaded file）。使用上面下载/更新的文件
- 检查台站对话框（Station dialog）（>选项（Config）>更改你的台站数据（Change your Station Data））
- 此对话框中的定位符用于计算距离，因此必须输入！
检查比赛（ >文件（File）>选择要记录的比赛（Choose Which Contest to Log））
- 检查输入的信息是否正确。
- 输入发送交换内容（Sent Exchange）（这因比赛而异，参见 比赛设置章节（Setup Contests chapter））
设置配置（电台控制、PTT、CW）
- 检查配置器（Configurer）>模式控制（Mode Control）选项卡
使用变频器时，为波段图 A 和波段图 B 输入偏置
….

祝比赛愉快！
