外部 UDP 消息把 N1MM Logger+ 中有关当前进行中比赛的信息传递给各种第三方软件程序。只要接收计算机能够通过其本地路由器访问，UDP 消息就可以发送到远程地址。你无法向远程子网发送广播（如 xx.xx.xx.255）。
N1MM Logger+ 还内置了其他 UDP 消息，用于支持各种程序运行与交互功能（多机台站的联网或旋转器控制），但（除下文注明者外）它们对一般用户并无太大用处。
致软件开发者的说明 Vasily K3IT 发现，如果在打开 UDP 端口时同时使用 SO_BROADCAST 和 SO_REUSEADDR 选项，端口会以“非独占”模式打开。这样多个应用程序就能共享同一端口，只要它们都遵循这种做法。使用这些标志有助于避免端口冲突问题。

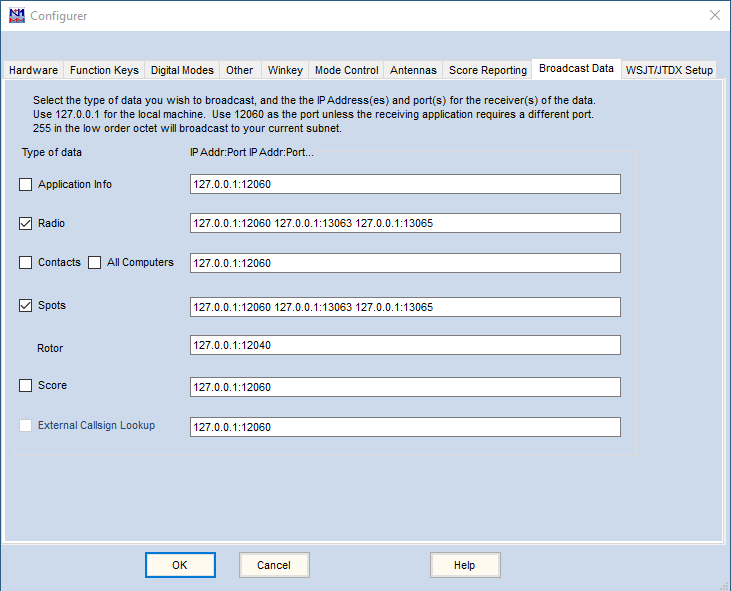

要启用外部 UDP 消息，请依次选择 >配置（Config）>配置端口…（Config Ports…）>广播数据（Broadcast Data）。
选择要发送的 UDP 消息
| 复选框 | 说明 |
|---|---|
| 应用程序信息（Application Info） | 在程序启动时、打开新比赛时，或在比赛对话框窗口（Contest Dialog window）中选择其他比赛或比赛实例时，发送有关台站和当前比赛的信息（台站名称、比赛数据库、比赛名称等）。完整字段列表见下文 |
| 电台（Radio） | 至少每 10 秒，或在电台频率或模式发生变化时，发送电台信息（模式、频率、天线、操作员等）。完整字段列表见下文 |
| 联络（Contacts） | 当一条新联络（QSO）添加到日志、日志中的现有联络被编辑、或现有联络从日志中删除时，发送联络信息（时间、呼号、模式、频率、交换内容等）。完整字段列表见下文 |
| 所有计算机（All Computers） | 从本站发送网络上所有台站的联络信息。此命令仅在联网计算机（Networked Computer）模式下有用。在任何台站启用该选项（并与联络（Contact）一同启用）后，该台站会把收到的每条联络重新发送到指定的 UDP 端口。XML 格式与联络相同，只是 IsOriginal 会被设为 false。注意：多台配置错误、启用了 All QSOs 的台站可能导致联络数据包在网络中形成环形风暴 |
| 台情（Spots） | 在台情被处理（添加或删除）时发送其信息。台情可能来自 telnet（包括 RBN）、来自记录 QSO，或来自波段图（Bandmap）中存储的本地台情 |
| 得分（Score） | 可用于在本地网络内上报得分。若要向在线得分上报数据库上报得分，请使用配置器（Configurer）中的得分上报（Score Reporting）选项卡 |
| 外部呼号查询（External Callsign Lookup） | 用于在完成联络之前，向第三方应用程序（如通用日志程序）发送 LookupInfo 数据包。参见下文对 LookupInfo 数据包的说明 |
设置目标 IP 地址
应用程序、电台和联络数据包将被发往此对话框窗口中指定的目的地。要发送给本机上运行的程序，请使用地址 127.0.0.1。要发送给本子网上的另一台 PC，请在相应行中输入其 IP。要发送给本子网上的所有 PC，请把本子网地址的最后一位数字（八位组）填为 255。例如：若本子网上的 PC 地址为 192.168.1.n，则使用 192.168.1.255 可将数据包发送给此网络上的所有 PC。多个目标 IP 地址之间用空格分隔。请勿在较高位的八位组中指定 255，否则可能会向互联网广播。虽然这些数据包最终会被互联网路由器丢弃，但这不会让你的 ISP 对你有好感。
设置目标 IP 端口号
除下文注明者外，N1MM Logger 应用程序推荐的默认端口号为 12060。目标端口号的写法是在 IP 地址后加上一个冒号“:”，再接端口号。例如，要把数据包发送到本机的 12060 端口以及本子网上所有其他 PC：127.0.0.1:12060 192.168.1.255:12060
其他 UDP 消息设置
可选的 External Message 语句允许把不同的外部消息类型发送到不同的 IP 地址、多个 IP 地址和多个端口号。有关把这些应用程序的数据包寻址信息添加到 N1MM Logger.INI 文件的配置细节，请参阅这些应用程序的说明。
接口开发者 – XML 数据包说明 下列数据包的格式化 XML 文本可在网站“下载”区的“附加支持文件”下获取。
XML 架构与消息字段列表
应用程序信息
说明：contestnr 是在此数据库中分配给该比赛实例的唯一编号。不要指望另一台运行相同比赛名称的计算机也会分配到相同的 contestnr。
联络
联络信息 UDP 包
说明
- IsOriginal 表示这是最初记录该联络的台站——以区别于可能正在转发该联络记录的另一台站。StationName 是发送此数据包的台站的 netbios 名称，不一定是记录该联络的台站名称。
- “power”、“name” 和 “qth” 指有关本次联络中所通联台站的信息。在发射功率属于交换内容一部分的比赛中，“power” 将包含从对方台站收到的功率交换内容。
- “run1run2” 指多人双机（multi-2）配置中的主叫（Run）电台编号。
- “band” 由 2 或 3 个字符组成，其中可能包含本地化的分隔符。例如，80 米可能写作 “3.5” 或 “3,5”；160 米写作 “1.8” 或 “1,8”。用户在 Windows 中的设置将决定 band 标签中使用哪种分隔符
- ID 是日志中每条联络的 32 字节唯一 GUID 标识符。请注意，它按每字节 2 个十六进制字符的方式发送。
- IsClaimedQso 最初对所有联络默认取值为 “1”，当某条联络被声明为 X-QSO 时会设为 “0”
- oldtimestamp 和 oldcall 用于 contactreplace 数据包，以指明编辑之前最初记录的时间和呼号（以备其中之一发生更改）。在 contactinfo 数据包中，它们分别与 timestamp 和 call 相同
- SentExchange 是比赛设置对话框窗口中发送交换内容（Sent Exchange）框的内容。它不一定与 QSO 期间实际发送的交换内容相同：其中没有信号报告，序号（# 或 001）是实际序号（sntnr）的占位符，而且不能保证发送交换内容框中的内容与功能键消息中的内容一致
- ContactInfo 中的 ADIF 字段 – 人们很容易假定 contactinfo 消息中的字段与 ADIF 规范中的类似字段之间存在一一对应关系，但事实并非总是如此。最好的例子是 contactinfo 消息中的 Section 字段；它的含义取决于特定比赛的规则如何规定。在极少数比赛中，Section 字段与 ADIF 的 ARRL_SECT 相同；在另一些比赛以及大多数地理位置中，它可能与 ADIF 中的 STATE 相同。然而，在某些比赛中、对于某些地理位置（例如阿拉斯加、夏威夷、哥伦比亚特区、加拿大沿海省份、加拿大北部地区），比赛规则中指定的分区标识符可能与这两个 ADIF 字段都不匹配。另一个例子是 Zone 字段，它通常与 ADIF 中的 CQZ 含义相同，但在某些比赛中与 ITUZ 含义相同。还有一个例子是频率字段，其格式与 ADIF 不同；在 contact info 和 radio info 消息中，频率以 10 Hz 为单位导出。
联络替换
联络替换数据包包含与上文联络信息相同的字段，但使用
给开发者的重要说明： 当用户编辑现有联络记录时，程序会发送一对 UDP 数据包：先是 < contactdelete > 数据包，接着是 < contactreplace > 数据包。如果 < contactreplace > 数据包包含该记录的新时间戳或呼号，则 < contactdelete > 数据包会包含现有记录的呼号和时戳。（随着 oldcall 和 oldtimestamp 字段的加入，这种需求现已被取消。）
联络删除
LookupInfo
说明：LookupInfo UDP 数据包的结构与前面描述的 ContactInfo 数据包完全相同。LookUp 数据包的用途是告知第三方应用程序（通常是通用日志程序）打算通联某个台站。这两个数据包的区别在于发送时机。LookupInfo 数据包在录入窗口（Entry Window）中输入呼号并按 [空格键] 之后发送，但在呼号被记入 N1MM 数据库之前。相比之下，ContactInfo 数据包是在新记录已添加到比赛日志之后发送。LookupInfo 与 ContactInfo 是两个独立的功能，各自都需要在 N1MM+ 的配置器（Configurer）>广播数据（Broadcast Data）选项卡中配置。LookupInfo 数据包建议的默认端口为 12060。
电台信息
电台信息说明：
- app 是发送该数据包的日志程序的简称。例如：“N1MM”、“DXLab”、“Logger32”、“UcxLog”、“Log4OM”
- StationName 是发送这些消息的计算机的 NetBios 名称。它就是多机联网中使用的名称。Windows 将其限制为 15 个字符。如果计算机名超过 15 个字符，则使用前 15 个字符。
- RadioNr 是与特定 XML 数据包关联的电台编号——换言之，即该数据包中信息的来源。在 SO2V 或 SO2R 模式下，N1MM+ 每 10 秒发送两个数据包——分别来自 RadioNr1 和 RadioNr2 各一个
- Freq 是接收频率，以到十位数字的数值表示，不带分隔符。例如：160 米：181234；40 米：712345；10 米：2812345；6 米：5012345
- TXFreq 是发射频率，以到十位数字的数值表示，不带分隔符。例如：160 米：181234；40 米：712345；10 米：2812345；6 米：5012345
- Mode 是日志记录模式，可以是下列任意一种：CW, USB, LSB, RTTY, PSK31, PSK63, PSK125, PSK250, QPSK31, QPSK63, QPSK125, QPSK250, FSK, GMSK, DOMINO, HELL, FMHELL, HELL80, MT63, THOR, THRB, THRBX, OLIVIA, MFSK8, MFSK16
- mycall 是台站呼号
- OpCall 是操作员在 OPON（或 Ctl-O）之后输入的呼号。默认为台站呼号
- IsRunning 表示录入窗口（Entry Window）中主叫（Run）与搜索呼叫（S&P）单选按钮的取值。如果你处于自己的 CQ 频率上，IsRunning 通常为 True
- FocusEntry 是获得程序焦点的录入窗口的 Windows 分配句柄
- EntryWindowHwnd 允许外部软件向特定 EntryWindow 发送命令（即使用 AHK 向 EW2 发送 F1 等）
- Antenna 是此电台当前选择的天线（0-63），来自配置器（Configurer）中的天线（Antenna）选项卡
- Rotors 是当前选中的旋转器名称，来自配置器（Configurer）中的天线（Antenna）表
- FocusRadioNr 接收电台焦点或键盘焦点——即录入窗口（Entry Window）中的绿点。它为 SO2R 操作启用信号切换，便于把麦克风、音频、PTT、CW 信号路由到所选电台或从所选电台路由出去。当程序、鼠标单击或 \ 键选择另一个录入窗口时，FocusRadioNr 会在 1 与 2 之间切换
- IsStereo 为 SO2R 操作启用音频切换。` 键（反引号）会在 True 与 False 之间切换其取值
- ActiveRadioNr 发射电台焦点——即录入窗口（Entry Window）中的红点。它为 SO2R 操作启用信号切换，便于把麦克风、音频、PTT、CW 信号路由到所选电台或从所选电台路由出去。当程序或按下 [Pause] 键选择另一个录入窗口时，ActiveRadioNr 会在 1 与 2 之间切换
- IsSplit 收发信机处于异频 VFO 模式（例如：vfoA=Rx，vfoB=Tx）。并非所有电台——尤其是较老的电台——都支持
- IsTransmitting 程序（区别于电台）处于发射（True）或接收（False）模式。参见下文的 IsTransmitting 警告
- FunctionKeyCaption 为启动本次发射而按下的功能键的标签
- RadioName 电台名称，如录入窗口（Entry Window）中所示（即 “TS-590”）
- AuxAntSelected 通常为 “-1”，直到用户按下包含 {auxantsel} 宏的录入窗口功能键。每次按键会发送一个包含所选天线编号的 UDP 数据包，之后
恢复为 “-1” - AuxAntSelectedName 通常为空，直到用户按下包含 {auxantsel} 宏的录入窗口功能键。每次按键会发送一个包含所选天线名称的 UDP 数据包，之后
恢复为空字段 - IsConnected 指示电台是否已连接。断开连接（False）可能需要一段时间才会被登记
程序每 10 秒发送一次电台信息数据包，或者在这些字段中任一信息发生变化的事件发生后立即发送（例如：用户换频段、转动 VFO 旋钮、从主叫（Run）切换到搜索呼叫（S&P），或选择 vfoB）。
在
SO2V 模式下的 RadioInfo 广播 当日志程序处于 SO2V 模式时，使用 RadioInfo 广播可能需要特别考虑。在 SO2V 中，对于 RadioNr 与 ActiveRadioNr 彼此不同的数据包，不应依赖其提供发射频率信息。
说明：N1MM+ 对 SO2V 中两个 VFO 的处理方式，与它对 SO2R 中两部电台的处理方式类似。RadioNr = 1 的广播与 VFO A 相关（在大多数双接收机电台中为主接收机），RadioNr = 2 的广播与 VFO B 相关（在具备该配置的电台中为副接收机）。在每次这类广播中，无论哪个 VFO 处于活动状态，导出的 TxFreq 值通常与接收频率（Freq）相同（就好像 RadioNr 1 和 RadioNr 2 是两部独立的电台）。例外情况是程序处于异频（Split）模式时。此时（且仅此时）TxFreq 会指示另一个 VFO 中的频率，以反映异频模式状态。
这意味着，接收 RadioInfo 广播数据包并且需要了解发射频率或频段的程序（例如控制功放或天线切换器的程序）必须把 ActiveRadioNr 考虑在内。在 SO2V 模式下，RadioNr 与 ActiveRadioNr 不相同的数据包中所报告的 TxFreq，通常不是实际的发射频率。当两个 VFO 位于同一频段时，这不太可能造成大问题，但如果两个 VFO 位于不同频段，这些非活动电台数据包中报告的 TxFreq 就会产生误导。要确定正确的发射频率，在 N1MM+ 处于 SO2V 时，此类程序应只使用 RadioNr 与 ActiveRadioNr 取值相同的数据包中的 TxFreq。
旋转器控制
当用户选择 >工具（Tools）>转动旋转器（Turn Rotor）（alt+J）时，会自动发送用于操作独立的旋转器控制程序的消息，无需进行配置设置或修改 N1MM Logger.ini 文件。这些消息始终在端口 12040 上发送。更多信息请参见旋转器控制一章。
台情数据
台情 UDP 数据包：
- StationName – 台站对话框中显示的呼号
- dxcall – 被标记台情的台站
- spottercall – 发出该台情的台站（对于已通联的台站或本地标记的台情，即为 StationName）
- comment – 台情中的注释
- action – 该台情是添加（“add”）还是删除（“delete”）。当被标记台情的台站在同一频段内移动时，会删除该台情
- status – 重复台、系数等。取值见下文
- timestamp – 台情的时间
status 的取值如下：
- busy – 由 N1MM 用户标记为需要关注的频率（例如使用录入窗口中的标记（Mark）按钮所做的本地台情）
- bust – 抄错的呼号（当存在 CT1BOH 标记时）
- cq – 本频段上的 CQ 频率（最后一次按下 F1 的位置）
- dupe – 重复联络（包括在本比赛中无法计分的联络）
- qtc – WAE 的 qtc
- single mult – 该台情在本比赛中是单系数
- double mult – 该台情在本比赛中是双系数（或更多）
- new qso – 该台情对应的台站在本比赛中会是新联络，但不是系数
得分上报
要向在线得分上报网站发送联络信息，请依次打开配置器（Configurer）>配置（Config）>配置端口…（Configure ports…）>得分上报（Score Reporting）选项卡。
向 N1MM+ 发送频谱数据
N1MM+ 在端口 13064 上接收来自 SDR 接收机的频谱数据。请遵循以下 XML 布局：
说明：
- Name 是你的信号源名称。它会显示在 N1MMPlus 界面中
- LowScopeFrequency 是 SpectrumData 中信号电平所表示的最低频率
- HighScopeFrequency 是 SpectrumData 中信号电平所表示的最高频率
- ScalingFactor 是一个数值，用于把 SpectrumData 中的 0-N 数据转换为 dB，以便在界面中显示
- DataCount 是 SpectrumData 中发送的信号电平数量
- SpectrumData 是以逗号分隔的信号电平值。Icom 使用的范围是 0-160。我们可以接受 0-65535 的整数值。
- 频谱窗口帮助见：频谱窗口帮助
要在 N1MM+ 中显示这些数据：
- 打开频谱显示（Spectrum Display）窗口（Windows/Spectrum Display）。
- 右击，把频谱来源（Spectrum Source）改为 “Source Name”。
- 把来源名称设为你上面消息中发送的 Name。
我们尽量减少了你方的开发工作量，只要求提供六项元数据以及你的电平信息，且其形式与你界面上显示电平数据的方式相同。Icom 大约每秒提供 3 次这类数据，这似乎已经足够。我们不希望超过每秒 5 到 10 次，以免使用户的机器过载，因为许多用户使用的处理器较老。 除 xml 数据之外，你还需要允许用户指定数据要发送到的 IP 地址。你可能还需要允许用户为信号源命名，以防他们的网络上有多个频谱显示。
如果你想看看频谱界面是什么样子，我准备了一段 4 分钟的视频：频谱视频
从外部程序设置 N1MM 的频率
使用 Radio_SetFrequency 数据包，你可以向 N1MM（进而向你连接的电台）发送 QSY 命令。数据包编码必须使用 UTF8，端口设置为 13064。请注意，鼠标按键
<radio_setfrequency>
同时使用两个电台控制程序
当两个程序——例如 N1MM+ 和 WSJT-X——试图访问 Windows 中同一个 COM 端口时，你会遇到端口错误。解决办法是采用某种形式的串口共享。你有许多选择：VSPE、com0com、LP-Bridge、Win4K3……我们不打算做硬性规定——使用你能使之工作的那一个，或者你的通用日志程序附带的那一个。 或 如果你打算用 WSJT-X 进行专用的 JT65 / FT8 操作，而只是把 N1MM+ 当作后端比赛数据库使用，那么你可以创建一个自定义 INI 文件，在不启用其 CAT 接口的情况下启动 N1MM+。这样可以避免任何串口方面的麻烦。关于使用自定义 INI 文件并在启用自定义 INI 设置的情况下启动 N1MM+ 的文档见**此处**，位于 Multiple ini files 一节。
不过坦白说，如果可能的话，最好还是使用此处所述的 WSJT-X 与 N1MM+ 之间的集成（在 WSJT 解码列表窗口的说明中）。这种方法实际上让两个程序共享电台控制：WSJT-X 通过向 N1MM+ 发送命令来进行电台控制，而不是直接控制电台。此方法不使用 UDP 端口 2333；它改为在端口 2237 上使用 WSJT-X 中定义的协议（本文不作描述）与 WSJT-X 通信。
