配置器（The Configurer）

硬件选项卡（Hardware）

配置器（The Configurer）是我们对这样一种带选项卡的对话框的称呼：在录入窗口（Entry Window）顶部菜单中单击配置菜单（Config），然后选择配置端口（Configure Ports）、模式控制（Mode Control）、音频（Audio）、其他（Other）时，该对话框就会出现。配置器包含许多选项卡，其中的程序设置会影响程序行为的各个方面。在不同选项卡上设置各项时务必小心，要确保你所选择的选项正是你想要的。

配置器设置由程序保存在 N1MM Logger.ini 文件中，该文件位于 N1MM Logger+ 用户文件区域。功能键定义、telnet 集群、呼号历史和国家级信息不保存在 .ini 文件中，而是保存在加载它们时所使用的数据库中。这意味着，例如，在使用某个数据库时加载或修改的功能键定义只会出现在该数据库中。你需要先把它们从该数据库导出，再加载到另一个数据库，它们才会在那里显示。N1MM Logger.ini 文件包含你上次使用的数据库文件的名称（程序启动时将加载该数据库），以及当前比赛和其他最近打开过的比赛的名称。

如果你没有在 Windows 资源管理器选项中取消勾选“隐藏已知文件类型的扩展名”，就看不到 N1MM Logger.ini。你会看到类型为“配置设置”的“N1MM Logger”。

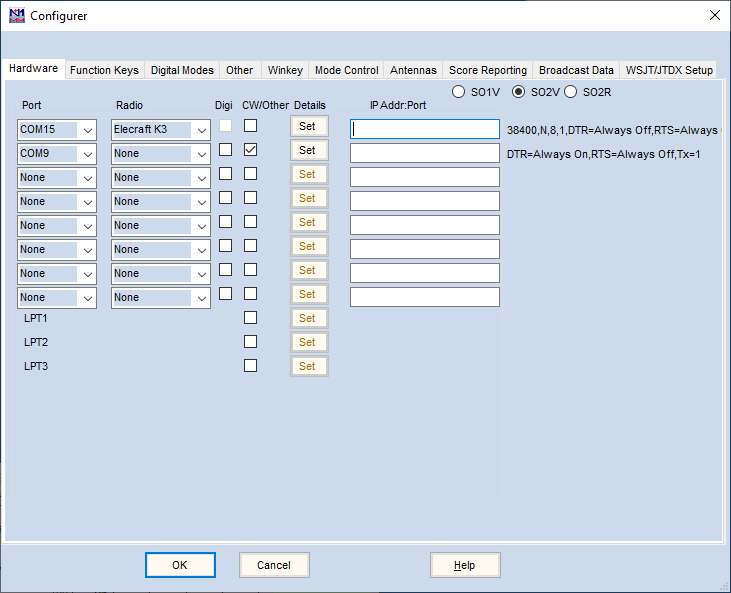

配置器 —— 硬件选项卡

硬件选项卡用于设置你的电台、分组无线电（Packet）接口、telnet 连接、CW/PTT/数字端口，以及与其他设备的接口（例如 SO2R 控制器、多功能接口和电子键控器，如果它们需要串口或并口）。请设置适合你台站的数值。如果所列的某个项目并未连接到端口，请确保该端口的端口选择为“None”，且该端口对应的复选框均未勾选。

硬件设置选项

程序最多支持 8 个串口（每个串口可以位于 COM1-COM99 范围内的任意位置）和 3 个并口（LPT1 – LPT3）。 根据所连接的设备设置每个端口，并输入相应信息。

下面详细说明此窗口上的各个控件。

• 端口（Port） – 对于每个要通过 COM 口连接的设备，在此列的下列列表中选中所用的 COM 端口号：

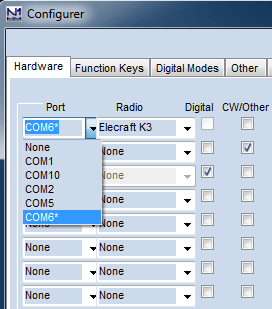

此示例屏幕截图展示的是使用三个 COM 端口的情形。COM6 用于对 Elecraft K3 进行电台控制。COM2 用于连接 Winkeyer 进行 CW 键控。COM10 连接到一个 TNC 或终端单元用于 RTTY。该电台有两个接收机，程序配置为 SO2V（单人组、2 个 VFO），使用两个录入窗口，每个 VFO/接收机各一个。

• 此列表显示程序能够打开的所有 COM 端口。在本例中，打开配置器窗口时程序找到了 COM1、COM2、COM5 和 COM10。这些端口可能包括真实串口、USB 转串口适配器和/或由软件驱动创建的虚拟串口（例如 microHam Router、LP-Bridge 等）。

• 上面的示例列表中也会出现 COM6，但其旁边带有一个星号。该星号表示此端口此前已在 N1MM Logger.ini 文件中的该位置配置过，但打开配置器时程序无法打开该端口。这可能是由于 USB 转串口适配器被拔掉，也可能是由于其他软件此前创建了虚拟串口、而打开配置器时该软件并未运行。

  • 如果这个带星号的设备仍配置为 COM6，则在退出配置器后，程序会发出警告，称无法打开该端口。本应由该端口提供的功能将不可用。要纠正此问题，可以接上 USB 适配器，或在其他软件中创建该软件虚拟端口，然后重新打开并关闭配置器。
  • 如果从列表中选用了另一个 COM 端口，则由星号表示的缺失 COM 端口将从下拉列表中消失。

• 端口列表中的选项之一是 TCP。它用于支持通过 TCP（以太网）进行电台控制的电台——要使用它，需要用一根以太网线把电台的 LAN 口连接到你的路由器（或连接到你的 LAN 的以太网交换机或 Wifi 接入点）。如果选择了 TCP，请在 IP Addr:Port 列的框中输入该电台使用的 IP 地址和 TCP 端口。请查阅电台文档，以了解如何确定 IP 地址和端口号。

• 电台（Radio） – 此列框中的下拉列表可用于选择要通过此端口进行电台控制（即控制电台的频率和模式）的电台。最多可连接两台电台。如果此端口不用于电台控制，请选择“None”。如果你只连接了一台电台，则此列中只应有一个框配置为“None”以外的值

• 数字（Digital） – 勾选此框表示此端口用于数字通信（MMTTY/MMVARI/Fldigi 引擎或 TNC）。如果此端口用于电台控制，则不能勾选此框。反之，如果勾选了此框，则电台（Radio）列中的下拉列表被禁用。并非所有用于数字通信的端口都在此处配置；仅当满足下列条件之一时才勾选此框：

  • 用它来指明某个端口用于 RTTY 的 TU 或 TNC
  • 用它来指明某个端口用于数字模式下 MMVARI 的 PTT。使用外部数字引擎（MMTTY、2Tone 和 Fldigi）时不需要这样做，只有 MMVARI 需要
  • 用它来指明某个端口将在数字模式与非数字模式之间分时共用。例如，某个端口在操作模式为 CW 时用于串口 CW 键控，在操作模式为 RTTY 时用于 FSK 和/或 PTT 键控。对于这样分时共用的端口，CW/其他（CW/Other）框也应勾选
    • 如果该端口仅在 MMTTY、2Tone 或 Fldigi 的数字模式下使用，则不必勾选此复选框；直接在数字引擎内配置该端口即可，无需在配置器中设置
    • 如果通过电台控制端口或 Winkeyer 控制 PTT，则不要为该端口勾选数字（Digital）框
    • 如果通过 EXTFSK 或 EXTFSK64 附加组件使用 MMTTY 或 MMVARI 对某个端口进行 FSK 键控，则该端口不能分时共用，因此不要为此端口勾选数字（Digital）框

• CW/其他（CW/Other） – 如果此端口用于硬件键控的 CW 或 PTT、Winkeyer、脚踏开关、DVK 或 SO2R 控制器，请勾选此框。若要通过电台控制命令启用 PTT，则无需勾选此框；这改由端口设置对话框中的某个复选框来完成。只要用途兼容，CW/其他选择可以与电台（Radio）或数字（Digital）选择组合使用（例如，如果你的硬件接口支持，在 DTR 控制线上键控 CW 可与同一端口上的电台控制兼容）。除串口外，CW/其他框还可为一个或多个并口（LPT1/2/3）勾选，用于 CW 或 PTT 键控，或用于其他类型的设备控制

为 Winkeyer 配置端口 要为 Winkeyer 配置端口，请先在最左侧一列中选中所用 Winkeyer 的端口。然后在同一行勾选 CW/其他（CW/Other）框。最后单击设置（Set）按钮，在出现的对话框中勾选 Winkeyer 框。除了可能要用到电台编号（Radio Nr）框外，你无需更改此对话框中的其他任何内容；默认值就是按 Winkeyer 设计的。

只能使用一种 PTT 或 CW 键控方式 注意，为 CW 或 PTT 配置多个端口可能会引发问题；例如，同时使用两种 PTT 控制方式可能导致电台无法切换到发射状态，更糟的是在功能键消息结束时锁死在发射状态。当一种方式是电台命令 PTT、另一种方式是硬件键控方式时，某些电台尤其容易出现此问题。请为 CW 键控和 PTT 控制各选定一种方式，为所需的端口勾选 CW/其他（CW/Other）框并通过设置（Set）按钮完成端口配置，同时确保当前未使用的端口不要勾选 CW/其他。请注意，Winkeyer 的 PTT 输出在 SSB 和 RTTY 下与在 CW 下一样有效；也就是说，如果你使用 Winkeyer 的这一输出，就不必再为 SSB 或 RTTY 单独设置 PTT 方式。对于数字模式，如果 PTT 控制已由 N1MM Logger 主程序负责，就不要再用数字引擎（MMTTY 或 Fldigi）配置 PTT 控制。

• 详细信息（Details） – 单击此列中的**设置（Set）**按钮，将打开一个窗口，其中的控件集取决于前面各列（电台（Radio）、数字（Digital）、分组无线电（Packet）、CW/其他（CW/Other））中的选择。详细信息列的右侧是详细设置的摘要。详见下文。

• IP 地址:端口（IP Addr:Port） – 仅用于以 TCP 代替串口进行电台控制、或通过 TCP 转串口适配器受控的电台。请在**端口（Port）**列的端口号处输入 TCP，并在 IP 地址:端口 列的框中输入电台的 IP 地址和 TCP 端口号。

右上角的单选按钮用于让程序适合你所需的操作方式。

• SO1V – 单人组 1 个 VFO
  • 此模式使用单个录入窗口，是单接收机电台的常规操作模式。在 SO1V 模式下，反斜杠、Pause、Ctrl+Right-arrow、重音符（`）和 Ctrl+Alt+K 键被禁用，以防打开第二个录入窗口。如果打开配置器时第二个录入窗口和/或波段图（Bandmap）窗口处于打开状态，则在选择 SO1V 后退出配置器时它们将被关闭
• SO2V – 单人组 2 个 VFO（一台电台，使用两个 VFO）
  • 允许使用两个独立的录入窗口，每个 VFO 一个；完整的 SO2V 功能只在具有双接收机的电台上可用
• SO2R – 单人组 2 台电台
  • 允许使用两个独立的录入窗口，每台电台一个

设置按钮示例

下面给出单击设置（Set）按钮时出现的对话框的一些示例。

电台控制端口

对于选择用于电台控制的端口：

• 速度（Speed） – 串口的速度（请查阅你的电台手册）
• 奇偶校验（Parity） – 所用的奇偶校验（请查阅你的电台手册）
• 数据位（Data Bits） – 所用的数据位数（请查阅你的电台手册）
• 停止位（Stop Bits） – 所用的停止位数（请查阅你的电台手册）
• DTR – 可为 DTR（DB9 连接器的第 4 脚）选择下列各项：
  • PTT – 用于键控电台
  • CW – 用于向电台发送 CW
    • 注意：PTT 和 CW 选项要求在 DTR 与电台的 PTT 输入端或 CW 电键插孔之间接有键控电路，或者使用能够在电台控制端口上直接对 DTR 线进行开关的收发信机（例如 Elecraft K3）。必须勾选主配置器窗口中该端口的 **CW/其他（CW/Other）**复选框，才能通过 DTR 进行 PTT 或 CW 开关
  • 常开（Always on） – DTR 始终为“高”
  • 常关（Always off） – DTR 始终为“低”
  • 握手（Handshake） – DTR 用于握手
• RTS – RTS（DB9 连接器的第 7 脚）可选择与 DTR 相同的各项：
  • PTT – 用于键控电台
  • CW – 用于向电台发送 CW
    • 注意：PTT 和 CW 选项要求在 RTS 与电台的 PTT 输入端或 CW 电键插孔之间接有键控电路，或者使用能够在电台控制端口上直接对 RTS 线进行开关的收发信机（例如 Elecraft K3）。必须勾选主配置器窗口中该端口的 **CW/其他（CW/Other）**复选框，才能通过 RTS 进行 PTT 或 CW 开关
  • 常开（Always on） – RTS 始终为“高”
  • 常关（Always off） – RTS 始终为“低”
  • 握手（Handshake） – RTS 用于握手
    • 当 RTS 和 DTR 都设为 PTT 时，二者都将按设定的 PTT 延时进行 PTT 键控
    • 使用自供电的电台控制接口时，将 DTR 和/或 RTS 设为常开，以便为接口供电
• Icom 地址（十六进制）（Icom Addr (hex)） – 电台的十六进制地址。输入时不要带“H”，例如输入 26 而不是 26H。仅当所选电台为 Icom 时才显示此字段
• 电台编号（Radio Nr） – 从此端口控制的电台：
  • 在 SO1V 中（一台电台，使用一个 VFO）Radio Nr = 1
  • 在 SO2V 中（一台电台，两个 VFO）Radio Nr = 1
  • 在 SO2R 中选择将由此端口控制的那台电台（1 或 2）
• PTT 延时（msec） – 仅当 DTR 或 RTS 设为 PTT 时才出现此框。它用于配置 PTT 信号被切换与 CW 发送开始之间的延时，以防止热切换
• 同时启用硬件和软件 PTT（Enable Both Hardware & Software PTT） – 此复选框允许同时使用硬件和软件两种 PTT 控制方式。请谨慎使用。在某些电台上，同时使用软件和硬件 PTT 控制可能导致问题，例如电台在 CW 或 RTTY 消息结束时卡在发射状态
• 允许外部中断（Allow ext. interrupts） – 允许来自此端口（DSR – 第 6 脚）的外部中断，例如来自脚踏开关的中断。该线路上的中断会使焦点转到录入窗口并停止正在进行的 CQ。参见下文的**脚踏开关（FootSwitch）**设置
• 数字模式经电台命令控制 PTT（PTT via Radio Command Digital Mode） – 如果勾选此复选框，数字模式下将使用软件电台命令来控制 PTT
• SSB 模式经电台命令控制 PTT（PTT via Radio Command SSB Mode） – 如果勾选此复选框，SSB 模式下将使用软件电台命令来控制 PTT
• CW 模式经电台命令控制 PTT（PTT via Radio Command CW Mode） – 如果勾选此复选框，CW 模式下将使用软件电台命令来控制 PTT
  • 有选择地使用这些复选框，你可以只在某些模式下控制 PTT 而在其他模式下不控制（例如在数字模式下为 FSK RTTY 控制 PTT，而在 SSB 下使用 VOX、在 CW 下使用 QSK）
• 脚踏开关（FootSwitch） – 可以为每个串口或并口连接一个独立的脚踏开关。需要一只上拉电阻（详细说明见手册的接口一节）。可以使用多个脚踏开关（每个串口或并口一个），每个脚踏开关的设置可以不同。 如果接口允许将该线单独引出，则 DSR 输入（9 针串口的第 6 脚）可用于下列选项之一。对大多数应用来说，不应勾选电台控制端口上的外部中断框。它会导致执行额外代码，可能影响电台控制操作。除“先到先得（First One Wins）”外的所有脚踏开关选项，脚踏开关未按下时 DSR 输入应为低电平（0V 或负），按下时应被拉高（大于 3V）。脚踏开关作用于“活动”电台。电台编号（RadioNr）框的选择对脚踏开关不使用（被忽略）。
  • 无（None） – 此串口上没有脚踏开关
  • ESM Enter – 按下脚踏开关（DSR 输入从低电平变为高电平）将执行与在 ESM 模式下按 Enter 键相同的动作
  • 输入焦点（Typing Focus） – 按下脚踏开关（DSR 输入从低电平变为高电平）将切换输入焦点
  • 切换电台（Switch Radios） – 按下脚踏开关（DSR 输入从低电平变为高电平）将切换电台（在 SO2R 下）
  • 正常（Normal） – 按下脚踏开关（DSR 输入从低电平变为高电平）时，其行为如同它连接在活动电台发射机的 PTT 上（具有 TX 焦点或红点的电台）。
  • F1 – 按下脚踏开关（DSR 输入从低电平变为高电平）将执行与按功能键 F1 相同的动作
  • F2 – 按下脚踏开关（DSR 输入从低电平变为高电平）将执行与按功能键 F2 相同的动作
  • F3 – 按下脚踏开关（DSR 输入从低电平变为高电平）将执行与按功能键 F3 相同的动作
  • F4 – 按下脚踏开关（DSR 输入从低电平变为高电平）将执行与按功能键 F4 相同的动作
  • F11 – 按下脚踏开关（DSR 输入从低电平变为高电平）将执行与按功能键 F11 相同的动作
  • F12 – 按下脚踏开关（DSR 输入从低电平变为高电平）将执行与按功能键 F12 相同的动作
  • 频段锁定（Band lockout） – 主要供多用户台站使用，用于阻止同一频段/模式上的第二个信号。对单用户也可能有用。此模式应允许你以不同模式（SSB/CW）控制两台电台（SO2R 情况下）的 PTT。使用它的好处（与直接连到电台的脚踏开关相比）是它能停止 AutoCQ 和 Dueling CQ。支持多个脚踏开关，但同一台计算机上不能同时使用频段锁定脚踏开关和先到先得脚踏开关。
  • 先到先得（First One Wins） – 此选项供希望阻止其他发射机开始发射的多台站使用。计算机需要启用网络模式。DSR 输入为低电平（0V 或负）时有效，用于连接到伙伴台站的开集 PTT 线。台站开始发射之前，会检查 DSR 输入的状态。如果为低（表示伙伴台站正在发射），本台站将不发射。注意，DSR 的极性判断与上述脚踏开关选项相反。 用电阻将 DSR 拉高（大于 3V），并将 DSR 输入连接到伙伴台站低有效的开集 PTT。如果需要互锁的台站不止一个，在开集 PTT 线上串接一只 GE 二极管，构成线或电路。支持多个脚踏开关，但同一台计算机上不能同时使用频段锁定脚踏开关和先到先得脚踏开关。
  • Esc – 当 DSR 输入从低电平变为高电平时，此选项执行按下 Esc 键的代码。
• 电台轮询速率（Radio Polling Rate） – 用它来更改电台的轮询速率——正常（Normal）、慢 50%（50% Slower）或慢 100%（100% Slower）。**慢 50%（50% Slower）**设置将轮询间隔增大到正常的 1.5 倍，**慢 100%（100% Slower）**设置将轮询间隔增大到正常的 2 倍。
• 帮助（Help） – 用于从在线手册中显示配置器的帮助
• 确定（OK） – 保存设置并退出此对话框窗口
• 取消（Cancel） – 不保存设置退出此窗口

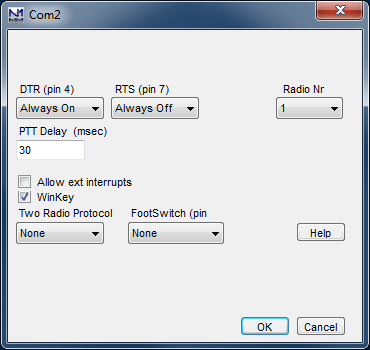

CW/其他串口

对于已勾选 CW/其他（CW/Other）复选框的端口：

• DTR – 可为 DTR（DB9 连接器的第 4 脚）选择下列各项：
  • PTT – 用于键控电台
  • CW – 用于向电台发送 CW
    • 注意：PTT 和 CW 选项要求在 DTR 与电台的 PTT 输入端或 CW 电键插孔之间接有键控电路。必须勾选主配置器窗口中该端口的 **CW/其他（CW/Other）**复选框，才能通过 DTR 进行 PTT 或 CW 开关
  • 常开（Always on） – DTR 始终为“高”
  • 常关（Always off） – DTR 始终为“低”
  • 握手（Handshake） – DTR 用于握手
• RTS – RTS（DB9 连接器的第 7 脚）可选择与 DTR 相同的各项：
  • PTT – 用于键控电台
  • CW – 用于向电台发送 CW
    • 注意：PTT 和 CW 选项要求在 RTS 与电台的 PTT 输入端或 CW 电键插孔之间接有键控电路。必须勾选主配置器窗口中该端口的 **CW/其他（CW/Other）**复选框，才能通过 RTS 进行 PTT 或 CW 开关
  • 常开（Always on） – RTS 始终为“高”
  • 常关（Always off） – RTS 始终为“低”
  • 握手（Handshake） – RTS 用于握手
• 电台编号（Radio Nr） – 此端口所配合使用的电台：
  • 在 SO1V 中（一台电台，使用一个 VFO）Radio Nr = 1
  • 在 SO2V 中（一台电台，两个 VFO）Radio Nr = 1
  • 在 SO2R 中选择此端口所配合使用的那台电台（1 或 2）
• PTT 延时（msec） – 此框用于配置 PTT 信号被切换与 CW 发送开始之间的延时，例如用于防止功放热切换
• 允许外部中断（Allow ext. interrupts） – 允许来自此端口（DSR – 第 6 脚）的外部中断，例如来自脚踏开关的中断。该线路上的中断会使焦点转到录入窗口并停止正在进行的 CQ
• Winkey – 使用 Winkeyer 时选择此项。速度、奇偶校验、数据位、停止位或握手设置都不必调整；它们由程序固定设定。电子键控器的设置在配置器的 Winkey 选项卡中进行。如果选择 Winkeyer，切勿将 DTR 设为 CW。
  • 注意：只支持一个 Winkeyer，但一个 Winkeyer 可以键控两台电台
• 双电台协议（Two Radio Protocol） – 支持使用 COM 端口的 SO2R 控制器。这样可提供仅用 USB 的 SO2R 控制（不需要 LPT 端口）。所用协议可以是 microHam 专有协议（MK2R）或 OTRSP（开放双电台切换协议，Open Two Radio Switching Protocol）
  • 更多信息见支持的硬件一章
• 脚踏开关（FootSwitch） – 可以为每个串口或并口连接一个独立的脚踏开关。需要一只上拉电阻（说明见手册的接口一节）。可以使用多个脚踏开关（每个串口或并口一个），每个脚踏开关的设置可以不同。 串口的第 6 脚可用于下列选项之一（如果此端口启用了外部中断）。脚踏开关作用于“活动”电台。电台编号（RadioNr）框的选择对脚踏开关不使用（被忽略）。
  • 无（None） – 此串口上没有脚踏开关
  • ESM Enter – 按下脚踏开关将执行与在 ESM 模式下按 Enter 键相同的动作
  • 输入焦点（Typing Focus） – 按下脚踏开关将切换输入焦点
  • 切换电台（Switch Radios） – 按下脚踏开关将切换电台（在 SO2R 下）
  • 正常（Normal） – 按下脚踏开关时，其行为如同它连接在活动发射机的 PTT 上，并会自动连接到相应（活动）的电台。松开脚踏开关后，焦点将设为主录入窗口
  • F1 – 按下脚踏开关将执行与按功能键 F1 相同的动作
  • F2 – 按下脚踏开关将执行与按功能键 F2 相同的动作
  • F3 – 按下脚踏开关将执行与按功能键 F3 相同的动作
  • F4 – 按下脚踏开关将执行与按功能键 F4 相同的动作
  • F11 – 按下脚踏开关将执行与按功能键 F11 相同的动作
  • F12 – 按下脚踏开关将执行与按功能键 F12 相同的动作
  • 频段锁定（Band lockout） – 主要供多用户台站使用，用于阻止同一频段/模式上的第二个信号。对单用户也可能有用。此模式应允许你以不同模式（SSB/CW）控制两台电台（SO2R 情况下）的 PTT。使用它的好处（与直接连到电台的脚踏开关相比）是它能停止 AutoCQ 和 Dueling CQ。支持多个脚踏开关，但同一台计算机上不能同时使用频段锁定脚踏开关和先到先得脚踏开关
  • 先到先得（First One Wins） – 此模式供希望阻止其他发射机开始发射的多台站使用。COM 口的 DSR 输入为低电平（0V 或负）时有效，用于连接到伙伴台站的开集 PTT 线。注意，DSR 的极性判断与上述脚踏开关选项相反。用电阻将 DSR 拉高（大于 3V），并将 DSR 输入连接到伙伴台站低有效的开集 PTT。如果需要互锁的台站不止一个，在开集 PTT 线上串接一只二极管，构成线或电路。台站开始发射之前，会检查 DSR 输入的状态。如果为低（伙伴台站正在发射），当前台站将不发射。支持多个脚踏开关，但同一台计算机上不能同时使用频段锁定脚踏开关和先到先得脚踏开关。
• 帮助（Help） – 用于从在线手册中显示配置器的帮助
• 确定（OK） – 保存设置并退出此对话框窗口
• 取消（Cancel） – 不保存设置退出此窗口

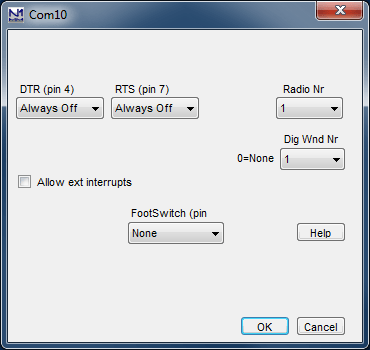

数字串口

对于已勾选数字（Digital）复选框的 COM 口（无论为了使用 TNC 还是为了分时共用该端口）：

• DTR – 可为 DTR（DB9 连接器的第 4 脚）选择下列各项；如果端口为分时共用，这些选择仅适用于非数字模式：
  • PTT – 用于键控电台
  • CW – 用于向电台发送 CW
    • 注意：PTT 和 CW 选项要求在 DTR 与电台的 PTT 输入端或 CW 电键插孔之间接有键控电路。必须勾选主配置器窗口中该端口的 **CW/其他（CW/Other）**复选框，才能通过 DTR 进行 PTT 或 CW 开关
  • 常开（Always on） – DTR 始终为“高”
  • 常关（Always off） – DTR 始终为“低”
  • 握手（Handshake） – DTR 用于握手
• RTS – RTS（DB9 连接器的第 7 脚）可选择与 DTR 相同的各项；如果端口为分时共用，这些选择仅适用于非数字模式
  • PTT – 用于键控电台
  • CW – 用于向电台发送 CW
    • 注意：PTT 和 CW 选项要求在 RTS 与电台的 PTT 输入端或 CW 电键插孔之间接有键控电路。必须勾选主配置器窗口中该端口的 **CW/其他（CW/Other）**复选框，才能通过 RTS 进行 PTT 或 CW 开关
  • 常开（Always on） – RTS 始终为“高”
  • 常关（Always off） – RTS 始终为“低”
  • 握手（Handshake） – RTS 用于握手
• 电台编号（Radio Nr） – 此端口所配合使用的电台：
  • 在 SO1V 中（一台电台，使用一个 VFO）Radio Nr = 1
  • 在 SO2V 中（一台电台，两个 VFO）Radio Nr = 1
  • 在 SO2R 中选择此端口所配合使用的那台电台（1 或 2）
• 数字窗口编号（Dig Wnd Nr） – 必须设置此项，以指明哪个数字接口窗口使用此端口。如果设为 0，该端口将不用于数字模式
  • 如果只使用一个 DI 窗口（例如 SO1V），请选择 1
  • 如果使用两个 DI 窗口，请选择此端口将用于的 DI 窗口编号
• 允许外部中断（Allow ext. interrupts） – 允许来自此端口（DSR – 第 6 脚）的外部中断，例如来自脚踏开关的中断。该线路上的中断会使焦点转到录入窗口并停止正在进行的 CQ；仅限非数字模式
• 脚踏开关（FootSwitch） – 可以为每个串口或并口连接一个独立的脚踏开关。需要一只上拉电阻（说明见手册的接口一节）。可以使用多个脚踏开关（每个串口或并口一个），每个脚踏开关的设置可以不同。 串口的第 6 脚可用于下列选项之一（如果接口允许将该线单独引出且此端口启用了外部中断）。脚踏开关作用于“活动”电台。电台编号（RadioNr）框的选择对脚踏开关不使用（被忽略）。
  • 无（None） – 没有脚踏开关
  • ESM Enter – 按下脚踏开关将执行与在 ESM 模式下按 Enter 键相同的动作
  • 输入焦点（Typing Focus） – 按下脚踏开关将切换输入焦点
  • 切换电台（Switch Radios） – 按下脚踏开关将切换电台（在 SO2R 下）
  • 正常（Normal） – 按下脚踏开关时，其行为如同它连接在活动发射机的 PTT 上，并会自动连接到相应（活动）的电台。松开脚踏开关后，焦点将设为主录入窗口
  • F1 – 按下脚踏开关将执行与按功能键 F1 相同的动作
  • F2 – 按下脚踏开关将执行与按功能键 F2 相同的动作
  • F3 – 按下脚踏开关将执行与按功能键 F3 相同的动作
  • F4 – 按下脚踏开关将执行与按功能键 F4 相同的动作
  • F11 – 按下脚踏开关将执行与按功能键 F11 相同的动作
  • F12 – 按下脚踏开关将执行与按功能键 F12 相同的动作
  • 频段锁定（Band lockout） – 主要供多用户台站使用，用于阻止同一频段/模式上的第二个信号。对单用户也可能有用。此模式应允许你以不同模式（SSB/CW）控制两台电台（SO2R 情况下）的 PTT。使用它的好处（与直接连到电台的脚踏开关相比）是它能停止 AutoCQ 和 Dueling CQ。支持多个脚踏开关，但同一台计算机上不能同时使用频段锁定脚踏开关和先到先得脚踏开关
  • 先到先得（First One Wins） – 此模式供希望阻止其他发射机开始发射的多台站使用。COM 口的 DSR 输入为低电平（0V 或负）时有效，用于连接到伙伴台站的开集 PTT 线。注意，DSR 的极性判断与上述脚踏开关选项相反。用电阻将 DSR 拉高（大于 3V），并将 DSR 输入连接到伙伴台站低有效的开集 PTT。如果需要互锁的台站不止一个，在开集 PTT 线上串接一只二极管，构成线或电路。台站开始发射之前，会检查 DSR 输入的状态。如果为低（伙伴台站正在发射），当前台站将不发射。支持多个脚踏开关，但同一台计算机上不能同时使用频段锁定脚踏开关和先到先得脚踏开关。
• 帮助（Help） – 用于从在线手册中显示配置器的帮助
• 确定（OK） – 保存设置并退出此对话框窗口
• 取消（Cancel） – 不保存设置退出此窗口

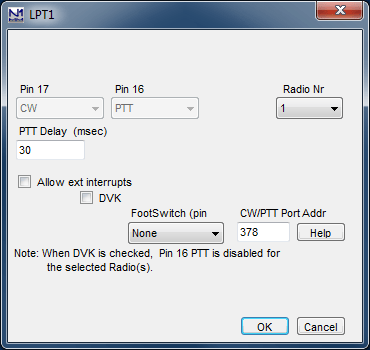

并行（LPT）端口

对于 LPT 端口：

• 第 17 脚 – 始终用于 CW 键控；因无法更改而显示为灰色
• 第 16 脚 – 用于 PTT，除非使用外部 DVK；因无法更改而显示为灰色
• 电台编号（Radio Nr） – 此端口所配合使用的电台：
  • 在 SO1V 中（一台电台，使用一个 VFO）Radio Nr = 1
  • 在 SO2V 中（一台电台，两个 VFO）Radio Nr = 1
  • 在 SO2R 中，如果没有自动控制的 SO2R 盒，请选择此端口所配合使用的那台电台（1 或 2）
    • 如果使用 LPT SO2R 盒，请将第一个 LPT 端口的电台编号（Radio Nr）设为 两者（Both）。第 14 脚将用于为 CW、PTT 等选择电台。
    • 如果在此设置中使用频段数据线，第一台电台的频段数据路由到第一个 LPT 端口（Radio Nr = Both），第二台电台的频段数据路由到第二个 LPT 端口（Radio Nr = 2）

**N1MM 的 LPT 端口编号 **将 SO2R 与 LPT CW 配合使用时，编号最小的端口如果与常规 LPT SO2R 盒（DXD、KK1L、N6BV 等）或处于 LPT（Classic 自动控制）模式的 microHAM MK2R/MK2R+ 配合使用，其 CW 输出必须设为 BOTH。带有 CW、PTT 及 TX/RX/Split 控制的 LPT 端口必须连接到 SO2R 控制器。如果 N1MM 配置为在两个 LPT 端口上使用 CW（第一个端口：Radio=1，第二个端口 Radio=2），则只有代表具有发射焦点的那台电台的端口上会有 CW。

• PTT 延时（msec） – 此框用于配置 PTT 信号被切换与 CW 发送开始之间的延时，例如用于防止功放热切换
• 允许外部中断（Allow ext. interrupts） – 允许来自第 15 脚的外部中断，例如来自脚踏开关的中断。该线路上的中断会使焦点转到录入窗口并停止正在进行的 CQ
• DVK – 用于 MK2R、W9XT 及其他外部 DVK 的 DVK 接口。详细说明、引脚定义和限制见此页
  • 选择 DVK 后，通过 LPT 端口进行的天线选择被禁用（LPT 端口上的 DVK 引脚与天线引脚重叠）
  • 使用外部 DVK 时，所有主叫（Run）和搜索呼叫（S&P）SSB 功能键都应设为 empty.wav，而不要留空
  • microHAM MK2R：如果勾选 DVK，N1MM Logger 将使用 Router 中的 DVK，而不是其自带的 DVK 支持
• 脚踏开关（FootSwitch） – 可以为每个串口或并口连接一个独立的脚踏开关。脚踏开关输入端（并口的第 15 脚）与 +5 VDC 之间需要一只上拉电阻（说明见手册的接口一节）。可以使用多个脚踏开关（每个端口一个），每个脚踏开关的设置可以不同。 并口的第 15 脚可用于下列选项之一。脚踏开关作用于“活动”电台。电台编号（RadioNr）框的选择对脚踏开关不使用（被忽略）。
  • 无（None） – 没有脚踏开关
  • ESM Enter – 按下脚踏开关将执行与在 ESM 模式下按 Enter 键相同的动作
  • 输入焦点（Typing Focus） – 按下脚踏开关将切换输入焦点
  • 切换电台（Switch Radios） – 按下脚踏开关将切换电台（在 SO2R 下）
  • 正常（Normal） – 按下脚踏开关时，其行为如同它连接在活动发射机的 PTT 上，并会自动连接到相应（活动）的电台。松开脚踏开关后，焦点将设为主录入窗口
  • F1 – 按下脚踏开关将执行与按功能键 F1 相同的动作
  • F2 – 按下脚踏开关将执行与按功能键 F2 相同的动作
  • F3 – 按下脚踏开关将执行与按功能键 F3 相同的动作
  • F4 – 按下脚踏开关将执行与按功能键 F4 相同的动作
  • F11 – 按下脚踏开关将执行与按功能键 F11 相同的动作
  • F12 – 按下脚踏开关将执行与按功能键 F12 相同的动作
  • 频段锁定（Band lockout） – 主要供多用户台站使用，用于阻止同一频段/模式上的第二个信号。对单用户也可能有用。此模式应允许你以不同模式（SSB/CW）控制两台电台（SO2R 情况下）的 PTT。使用它的好处（与直接连到电台的脚踏开关相比）是它能停止 AutoCQ 和 Dueling CQ。支持多个脚踏开关，但同一台计算机上不能同时使用频段锁定脚踏开关和先到先得脚踏开关
  • 先到先得（First One Wins） – 此模式供希望阻止其他发射机开始发射的多台站使用。该输入为低电平（0V 或负）时有效，用于连接到伙伴台站的开集 PTT 线。注意，其极性与上述脚踏开关选项相反。用电阻将第 15 脚拉高（大于 3V），并将该输入连接到伙伴台站低有效的开集 PTT。如果需要互锁的台站不止一个，在开集 PTT 线上串接一只二极管，构成线或电路。台站开始发射之前，会检查该输入的状态。如果为低（伙伴台站正在发射），当前台站将不发射。支持多个脚踏开关，但同一台计算机上不能同时使用频段锁定脚踏开关和先到先得脚踏开关。
• CW/PTT 端口地址（CW/PTT Port Addr） – 指定端口地址（必需！）
  • 此框中的初始默认地址（如果有）在某些计算机或某些附加卡上可能不正确；如果端口不工作，请在设备管理器中检查该端口的属性以确定正确的地址。有关此主题的更多信息见接口一章
• 帮助（Help） – 用于从在线手册中显示配置器的帮助
• 确定（OK） – 保存设置并退出此对话框窗口
• 取消（Cancel） – 不保存设置退出此窗口

并口上还存在其他信号。更详细的信息见接口一章。

PTT 选项

最初，Push-to-Talk（PTT）实际上是一个受版权保护的术语，用来描述某家公司电台的操作员如何按下话筒上的按钮从接收切换到发射。然而多年来，它已用来泛指电台外部的任何形式的收发切换。它可能简单到直接配合电台使用的话筒按钮或脚踏开关，也可能复杂到由日志程序控制。

N1MM Logger+ 提供了几种选项。如上所述，你只应选择其中一种：

• 通过串口或并口的 PTT – 此选项使用串口上的 RTS 或 DTR 线，或 LPT 端口上的第 16 脚。这种多少有些标准的方法通常需要一个简单的单晶体管接口来切换电台。可以使用 USB 转串口适配器实现此功能；普通的 USB 转并口（打印机）适配器则不行，因为它们无法控制并行接口中的个别线路——唯一的例外是 PIEXX 开发的 SO2RXLAT 接口。
• 通过 Winkeyer 的 PTT – 如果使用 Winkeyer、仿真 Winkeyer 的电子键控器、或内置 Winkeyer 芯片的接口，则其 PTT 输出可在所有模式下用于控制收发切换。
• 通过电台命令的 PTT – 对于支持此功能的电台，此选项除了串口线或串口转 USB 转换器外，不需要任何外部硬件。详情请查阅你的电台手册。

警告：目前尚不支持在通过电台命令控制电台 PTT 的同时，在 Logger 开始发送已存储消息之前插入延时，因此如果你需要保护外部设备（见下文），就不应使用此选项。

PTT 延时

这是 PTT 操作的一个重要方面。有些功放比许多电台慢，因此如果电台在 PTT 一被触发就立即发射，可能导致功放内部收发继电器热切换，从而造成损坏。此外，对于 VHF 操作，位于天线处的前置放大器可能需要正确排序，以避免发射射频造成损坏。

• 在通过串口或并口控制 PTT 的情况下，此延时在配置器的硬件选项卡中配置 PTT 端口时设置。请注意，对于串口，只有先选好 RTS 或 DTR 上的 PTT，才能看到此选项。

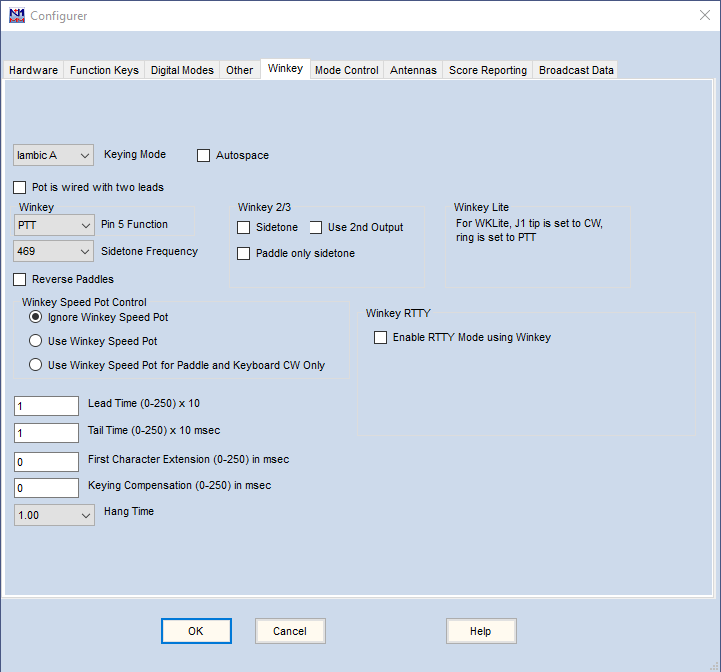

• 对于 Winkeyer PTT，请在配置器的 Winkey 选项卡中设置此延时（在 Winkeyer 的说法中称为前置时间）。它同时影响手发 CW 和存储消息。你多半会发现，任何超过 20 毫秒的值（对大多数功放而言可能已经足够）都会打乱你的手发键控。

其他信息

在 32 位和 64 位 Windows 操作系统下，使用并口和串口进行 PTT 和 CW 键控需要一个名为 inpout32.dll 的特殊 dll。此 dll 随 Logger 一起安装，但如果因某种原因未安装该文件，可在安装一章中找到查找和安装它的信息。

功能键选项卡

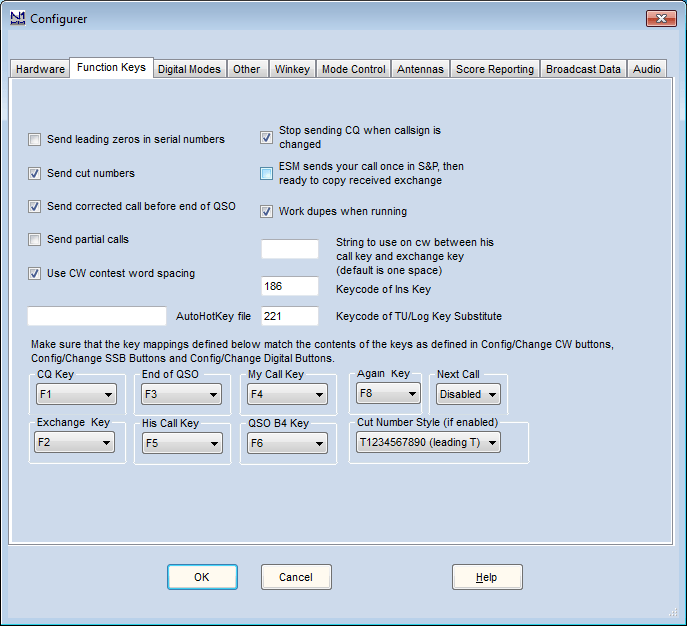

功能键操作由此选项卡控制。

功能键字段说明

• 序号中发送前导零（Send leading zeros in serial numbers） – 序号可以使用 # 宏或 {EXCH} 宏发送（如果比赛设置中的发送交换内容框中包含 001），发送时带或不带前导零取决于是否勾选此选项（例如 003 或直接 3）。在 CW 中，可以使用“缩略数字”选项把前导零作为 T 或 O 发送，而不是 0。前导零选项不影响序号以外的数字
• 发送缩略数字（Send cut numbers） – 在 CW 中，这会使序号按对话框底部设置的缩略数字样式发送。操作过程中可用 Ctrl+G 切换此选项。切换后的新状态将显示在录入窗口底部的状态行中。序号以外的数字不受此选项影响。缩略数字选项不适用于 SSB 或数字模式
• 在 QSO 结束前发送更正后的呼号（Send corrected call before end of QSO） – 如果在应答呼叫并发送你的交换内容之后、在联络被记入日志之前，呼号框中的呼号被更改（更正），则 QSO 结束键（或任何其他触发它的操作，例如 ‘ 键，或 ESM 中的 Enter 键）会在 QSO 结束消息之前发送更正后的呼号（取自呼号框），例如发送 ‘PA1M TU DE N1MM’ 而不是 ‘TU DE N1MM’。如果在联络已被记入日志之后才按 F3，则不会发送更正后的呼号。在语音模式下，如果 F3 键调用的是 wav 文件，程序将先使用字母/数字 wav 文件发送该呼号。
• 发送部分呼号（Send partial calls） – 仅 CW。使用上一选项发送更正后的呼号时，只发送更正的那部分（前缀或后缀）。如果未勾选，则发送整个呼号。
• AutoHotKey 文件（AutoHotKey file） – 在此输入你希望在 N1MM Logger+ 启动和停止时一并启动和停止的任何 AutoHotKey 脚本（.ahk）文件名。要使用此功能，计算机上必须安装 AutoHotKey。可从此页下载。
  • AutoHotKey 脚本对于键盘重映射非常有用。示例见手册的第三方软件部分。如果将此文件放在 N1MM Logger+ 用户文件文件夹的 Support Files 子文件夹中，则只需填写文件名本身；否则也可以使用计算机上任意位置脚本文件的完整路径。
• 使用 CW 比赛词间距（Use CW contest word spacing） – 此设置改变 CW 中词与词之间的间距，其中“N1MM 599 5”算 3 个词。默认值为“比赛间距”的 6 位。未勾选此框时，词间使用 7 位，即“正常间距”
• 呼号改变时停止发送 CQ（Stop sending CQ when callsign is changed） – 在呼号字段中输入字符将停止（重复的）CQ
• ESM 在 S&P 中发送一次你的呼号，然后准备抄收接收交换内容（ESM sends your call once in S&P, then ready to copy received exchange） – 这通常被称为“大炮/小手枪开关”。选中此项且在回车发信模式下，当呼号字段中有内容并按下 Enter 时，光标会移到交换内容字段（因此不会停留在呼号字段）。如果你通常不能一次叫通电台，请取消选择此选项。有关大炮 \ 小手枪操作的更多内容见((ESM+-+Enter+Sends+Message|ESM))。
• 主叫时处理重复台（Work dupes when running） – 这决定当有重复台呼叫你、而你在 ESM 中按 Enter 时发送什么。通常你确实想要处理重复台，因此此框一般应勾选。相关讨论见**离题**一章
• 在他的呼号键与交换内容键之间用于 CW 的字符串（默认为一个空格）（String to use on cw between his call key and exchange key (default is one space)） – 正如其字面意思。例如 ‘ ur ‘
• Ins 键替代键的键码（Keycode of Ins Key Substitute） – 输入 Ins 键替代键（用于发送对方呼号加上你的交换内容）的编号，映射方式见本配置器对话框下文。默认为 186，即 ; 字符。程序可以自动在此字段中输入键码。将光标置于键码字段中，按下你想要替代的键，它就会填入正确的键码。186 是扩展键码。并非所有键盘的按键映射方式都相同。请注意，不能使用 Shift、Ctrl、Alt 等键。我不建议使用已被占用的键，例如 Numeric +。它可能有效，也可能无效。在本例中，Numeric + 就无效
• TU/日志键替代键的键码（Keycode of TU/Log Key Substitute） – 输入 TU/日志键替代键（用于把发送 TU 键与记录联络合并起来）的编号，映射方式见本配置器对话框下文。默认为 222，即 ‘ 字符。程序可以自动在此字段中输入键码。将光标置于键码字段中，按下你想要替代的键，它就会填入正确的键码。222 是扩展键码。并非所有键盘的按键映射方式都相同。请注意，不能使用 Shift、Ctrl、Alt 等键。我不建议使用已被占用的键，例如 Numeric +。它可能有效，也可能无效。这一特定情况（Numeric +）就无效
• 缩略数字样式（Cut Number Style） – 可以选择下列缩略数字样式：
  • T1234567890（前导 T） – 前导零将被替换为 T。因此 007 会变成 TT7，030 会变成 T30
  • O1234567890（前导 O） – 前导零将被替换为 O。因此 007 会变成 OO7，030 会变成 O30
  • T123456789T（全部 T） – 所有零都将被替换为 T。因此 007 会变成 TT7，030 会变成 T3T
  • O123456789O（全部 O） – 所有零都将被替换为 O。因此 007 会变成 OO7，030 会变成 O3O
  • T12345678NT（TN） – 所有零都将被替换为 T，所有九都替换为 N。因此 097 会变成 TN7，090 会变成 TNT
  • O12345678NO（ON） – 所有零都将被替换为 O，所有九都替换为 N。因此 097 会变成 ON7，090 会变成 ONO
  • TA2345678NT（TAN） – 所有零都将被替换为 T，所有九都替换为 N，所有一都替换为 A。因此 091 会变成 TNA，190 会变成 ANT
  • TA234E678NT（TAEN） – 所有零都将被替换为 T，所有九都替换为 N，所有一都替换为 A，所有五都替换为 E。因此 091 会变成 TNA，1590 会变成 AENT
  • TAU34E67DNT – 零、一、二、五、八、九将分别被替换为 T、A、U、E、D、N

重新映射功能键

选择用哪些功能键来发送消息。每种消息都有一个组合框，供你设置相应的功能键。如果程序发送了错误的消息，请先检查这里。唯一的限制是同一个键在主叫和搜索呼叫中必须表示相同的含义。对于所选的消息，功能键不必唯一。没有什么理由要这样做，但如果你想这么做也可以。可以为下列消息选择功能键

• CQ 键（CQ Key） – 默认为 F1
• 交换内容键（Exchange Key） – 默认为 F2
• QSO 结束键（End of QSO Key） – 默认为 F3
• 对方呼号键（His Call Key） – 默认为 F5
• 我的呼号键（My Call Key） – 默认为 F4
• QSO B4 键（QSO B4 Key） – 默认为 F6（可禁用）
• 再次键（Again Key） – 默认为 F8（可禁用）
• 下一个呼号键（Next Call Key） – 默认为禁用（Disabled）

ESM 模式（ESM mode）	主叫时处理重复台（Work dupes when running）	模式（Mode）	QSO B4 键（QSO B4 key）	Again 键（Again key）	操作（Action）	结果操作（Result action）
开	不处理重复台	主叫	禁用	F-key	输入重复台呼号	按 Enter 时发送 AGN 消息
开	不处理重复台	主叫	禁用	禁用	输入重复台呼号	按 Enter 时发送 EXCH，该台站将被联络，并以 Enter、Enter 记入日志
开	不处理重复台	搜索呼叫	禁用	F-key	输入重复台呼号	按 Enter 无任何反应，录入窗口中没有蓝色按钮
开	不处理重复台	搜索呼叫	禁用	禁用	输入重复台呼号	按 Enter 无任何反应，录入窗口中没有蓝色按钮
开	处理重复台	主叫	–	禁用	输入重复台呼号。接收到的 QSO 数据有误	按 Enter 时发送 EXCH
开	不处理重复台	主叫	–	禁用	接收到的 QSO 数据有误	按 Enter 时发送 EXCH
开	–	搜索呼叫	–	禁用	接收到的 QSO 数据有误	按 Enter 时发送 EXCH。用户更正输入后，将记入日志且不发送任何内容

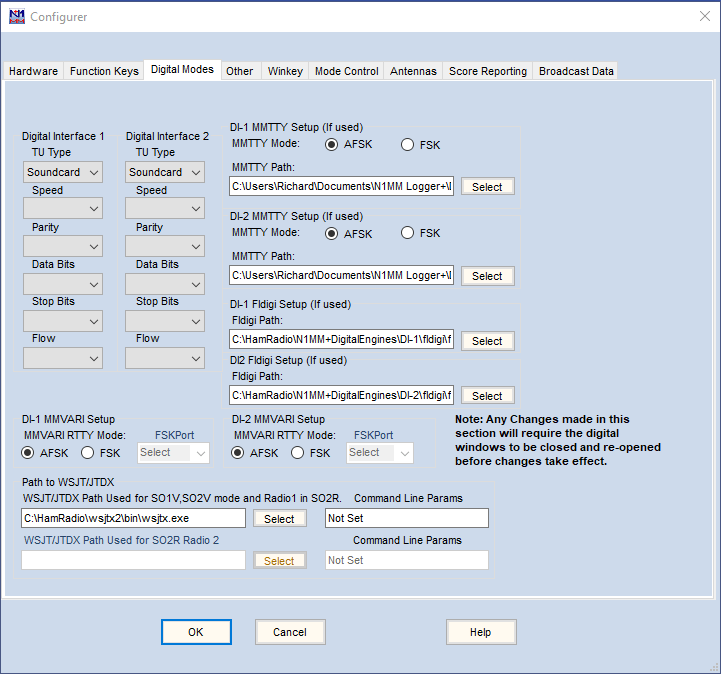

数字模式选项卡（Digital Modes Tab）

数字模式选项卡用于设置与外部控制器（TNC）或数字引擎（MMTTY/MMVARI/Fldigi/2Tone）之间的接口，以支持声卡数字模式。

在 SO1V 模式下只有一个数字接口窗口（Digital Interface Window），即 DI-1。在 SO2V 和 SO2R 模式下有两个数字接口窗口，即 DI-1 和 DI-2。每个 DI 窗口分别与两个录入窗口（Entry Window）之一相关联。每个 DI 窗口都从相应录入窗口中的窗口（Window）> 数字接口（Digital Interface）菜单项打开。配置器（The Configurer）中的数字模式选项卡用于配置这两个数字接口窗口。

数字模式字段说明

• 数字接口 1 / 2（Digital Interface 1 / 2）
  • TU 类型（TU type）
    • 无（None）
    • 声卡（Soundcard） – 用于 MMTTY、2Tone、MMVARI 或 Fldigi 声卡软件时选择此项
    • 其他（Other） – 用于 PK-232 或 KAM 等 TNC 或 TU 时选择此项
    • Dxp38 – 用于 HAL DXP-38 TU
    • TinyFSK – 用于 K0SM TinyFSK 接口
    • Winkey – 用于 K1EL Winkeyer 3.1 或更高版本的接口
      • 注意：要启用 Winkey 接口，还需要在 Winkey 选项卡下勾选 使用 Winkey 启用 RTTY 模式（Enable RTTY Mode using Winkey） 复选框，并在硬件选项卡下设置 Winkey 端口（如果你在配置 CW 时尚未设置过）
  • 端口、速度、奇偶校验、数据位、停止位、流控制（Port, Speed, Parity, Data Bits, Stop Bits, Flow Control） – 在选择其他（Other）、Dxp38 或 TinyFSK 时使用，用于设置与 TNC 或 TU 通信所用 COM 端口的参数（例如 DXP-38 或 TinyFSK 使用 9600 baud、N、8、1、无流控制）
• DI-1 MMTTY 模式 | DI-2 MMTTY 模式（DI-1 MMTTY Mode | DI-2 MMTTY mode）
  • 2Tone 与 MMTTY 一样使用 MMTTY 部分
  • 使用 MMTTY 时，选择使用的是 AFSK 还是 FSK
  • MMTTY 用于 PTT 和 FSK 的串口必须在 MMTTY 设置（MMTTY Setup）中设置。更多信息见 MMTTY 支持 一章
  • 使用 TinyFSK 进行 FSK 发射时，接收仍需要声卡接口；尽管实际将使用 FSK 发射，声卡接口仍要按 AFSK 进行配置
• DI-1 MMTTY 路径 | DI-2 MMTTY 路径（DI-1 MMTTY Path | DI-2 MMTTY Path）
  • 此处填写 MMTTY（或 2Tone）引擎的路径，包括程序的文件名
  • 可以使用**选择（Select）**按钮来选择路径和文件名
  • 两个 MMTTY 实例应放在两个独立的文件夹中。如果希望两个实例中的 MMTTY 设置不同（例如左声道与右声道、不同的声卡等），必须这样做
• DI-1 Fldigi 路径 | DI-2 Fldigi 路径（DI-1 Fldigi Path | DI-2 Fldigi Path）
  • 此处填写 Fldigi 引擎的路径，包括程序的文件名
  • 可以使用**选择（Select）**按钮来选择路径和文件名
• DI-1 MMVARI RTTY 模式 | DI-2 MMVARI RTTY 模式（DI-1 MMVARI RTTY Mode | DI-2 MMVARI RTTY Mode）
  • 使用 MMVARI 进行 RTTY 时，选择使用的是 AFSK 还是 FSK
  • 如果选择 AFSK，则当 DI 窗口打开时，勾选了数字（Digital）复选框且 Dig Wnd Nr 与该 DI 窗口编号对应的串口（如果有）会传递给 MMVARI，以便 MMVARI 用它进行 PTT 控制
  • 如果选择 FSK，用于 PTT 控制的端口不会传递给 MMVARI，必须在 FSK8250、EXTFSK 或 EXTFSK64 设置窗口中定义
• DI-1 MMVARI FSKPort | DI-2 MMVARI FSKPort
  • 警告： 如果要将 FSK 与 MMVARI 一起使用，启动 N1MM+ 时必须使用 Windows 的“以管理员身份运行”选项。不使用“以管理员身份运行”而以 FSK 运行 MMVARI，会在 FSK8250/EXTFSK/EXTFSK64 插件尝试写入其配置文件时导致程序挂起或崩溃
  • 如果使用真正的串口，或使用能够模拟串口并以 45.45 baud 处理 5 位码的设备，请选择 FSK8250（这不包括大多数消费级 USB 转串口适配器，但包括某些商用接口，例如专为支持 FSK RTTY 而设计的接口）
    • 当为 FSK RTTY 打开 MMVARI 时，会打开一个标有 FSK8250/16550 1.03 的小窗口，或该窗口会出现在 Windows 任务栏上。在此窗口中选择 COM 端口号以及用于 PTT 的信号线（RTS 或 DTR）。FSK 键控将在 TxD 线上进行。如果这是模拟串口的 USB 设备，请在 MMTTY 设置中勾选 限制速度（Limiting speed）。设置完成后，可以使用右上角的 _ 框将该窗口最小化
  • 如果使用普通的 USB 转串口适配器，请选择 EXTFSK
    • 当为 FSK RTTY 打开 MMVARI 时，会打开一个标有 EXTFSK 1.05a 的小窗口，或该窗口会出现在 Windows 任务栏上。在此窗口中选择 COM 端口号以及用于 FSK 键控（通常为 TxD）和 PTT（RTS 或 DTR）的信号线。设置完成后，可以使用右上角的 _ 框将该窗口最小化
  • 仅在性能较高的多核系统上，才可以选用 EXTFSK64 代替 EXTFSK。EXTFSK64 使用比 EXTFSK 更精确的定时机制，但该机制会占用大量 CPU 资源。EXTFSK64 不适合在基于 XP 的系统上，或运行较老的双核 Intel/AMD CPU 或基于 Atom 的 CPU 的硬件上使用。在能够支持它的系统上，EXTFSK64 可以以 45.45 baud 以外的速度进行 FSK 键控，还可以通过 LPT 端口以及 USB 转串口适配器进行 FSK 键控。有关 EXTFSK64 的更详细信息，见 http://www.qsl.net/ja7ude/extfsk/indexe.html
    • 当为 FSK RTTY 打开 MMVARI 时，会打开一个标有 EXTFSK64 的小窗口，或该窗口会出现在 Windows 任务栏上。在此窗口中选择 COM 或 LPT 端口号以及用于 FSK 键控（通常为 TxD）和 PTT（RTS 或 DTR）的信号线。设置完成后，可以使用右上角的 _ 框将该窗口最小化

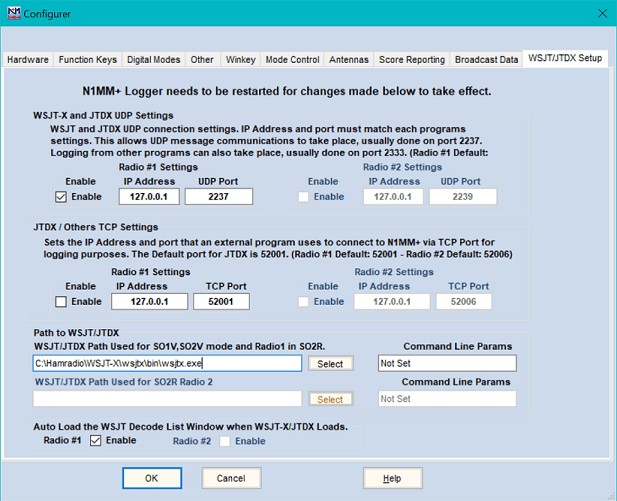

• WSJT/JTDX 路径（Path to WSJT/JTDX）（仅限 1.0.7845 及更早版本 – 在 1.0.7860 及更高版本中，这些选项已移至 WSJT/JTDX 设置 选项卡）：
  • 上方框中填写 N1MM+ 内部用于 FT4 和 FT8 等 WSJT 模式的 WSJT（或 JTDX）程序路径。在录入窗口中使用**窗口（Window）> 载入 WSJT/JTDX（Load WSJT/JTDX）菜单项时，此框中的条目会告诉程序在何处查找 WSJT 或 JTDX 程序。使用选择（Select）**按钮更改路径。
    • 选择按钮右侧有一个框，可在其中为 WSJT 设置附加命令行参数。在大多数安装中不使用此框。
  • 下方框可用于在 SO2R 中从电台 2 运行 WSJT-X。
  • 有关设置和操作 WSJT-X 或 JTDX 的详细信息，见 WSJT 解码列表（WSJT Decode List） 窗口的手册页。

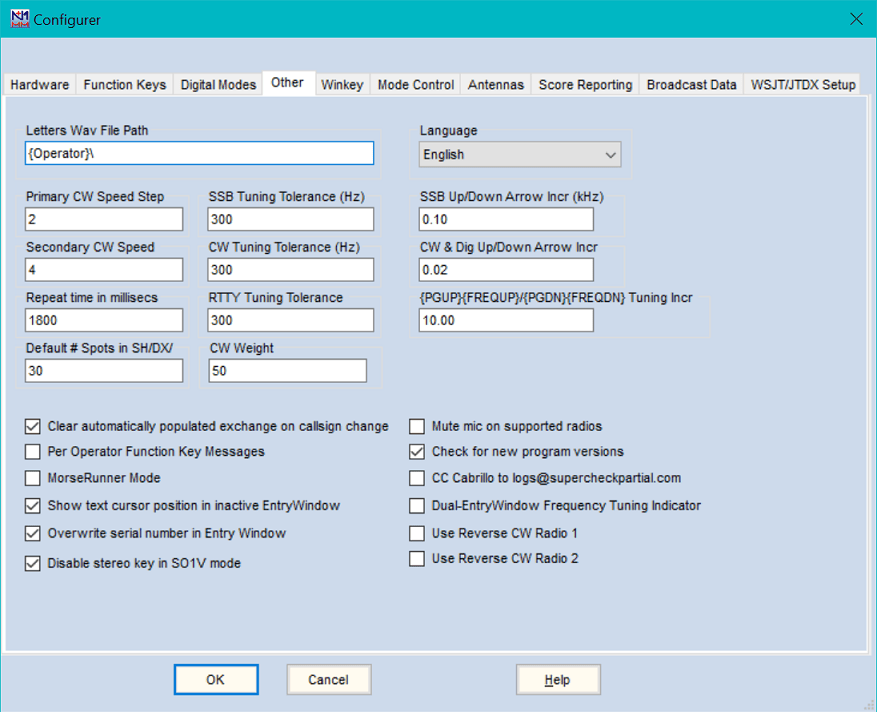

其他选项卡（Other Tab）

其他选项卡用于设置默认值，以及选择特殊模式和功能。

其他选项卡字段说明

• DVK 字母文件路径（DVK Letters File Path） – 在此指定子路径（相对于 N1MM Logger+ 用户文件区域中的 Wav\LettersFiles 子目录），程序将在该路径下查找用于在 SSB 中播报呼号和序号的单个字母与数字文件。您可以在此文件路径中使用 {WAVDIR}\ 或 {OPERATOR}\，这样每位操作员（通过 OPON 或 Ctrl+O 指定）都将在 wav\LettersFiles 目录中拥有自己单独的字母文件子目录（如果使用 {WAVDIR}，也可以有多个子目录）

• 主 CW 速度步进（Primary CW Speed Step） – 主速度步进与录入窗口中的 PgUp/PgDn 键或速度调节按钮配合使用

• 次 CW 速度（Secondary CW Speed） – 次速度步进在按下 Shift+PgUp/PgDn 时使用。在 SO2R/SO2V 模式下，Alt+PgUp/PgDn 用于调节非活动电台/VFO 的 CW 速度

• 重复时间（毫秒，Repeat time in millisecs） – 指定录入窗口中 CQ 的重复间隔（自动 CQ）。默认值为 1.8 秒。可按秒或毫秒输入数值。最大值为 32767。此设置与录入窗口中的 Ctrl+R 或“配置（Config）| 设置 CQ 重复时间（Set CQ repeat time）”相同

• 默认台情数量（Default # Spots in） – 波段图（Bandmap）窗口中 SH/DX 命令返回的台情数量。默认值为 30 条台情。Telnet 窗口中 SH/DX 命令返回的台情数量不受此值影响，必须在 Telnet 选项（Telnet Options）窗口中更改

• SSB 调谐容差（Hz）（SSB Tuning Tolerance (Hz)） – SSB 模式：单击波段图窗口中某台站或其旁边，会把该呼号放入录入窗口的呼号框（如果呼号字段为空）。此值给出波段图上该台站被放入呼号框时所允许的最大频率间距。该值必须介于 0 和 20000（20 kHz）之间。默认值为 300

• CW 调谐容差（Hz）（CW Tuning Tolerance (Hz)） – CW 模式：单击波段图窗口中某台站或其旁边，会把该呼号放入录入窗口的呼号框（如果呼号字段为空）。此值给出波段图上该台站被放入呼号框时所允许的最大频率间距。该值必须介于 0 和 20000（20 kHz）之间。默认值为 300

• RTTY 调谐容差（RTTY Tuning Tolerance） – RTTY 模式：单击波段图窗口中某台站或其旁边，会把该呼号放入录入窗口的呼号框（如果呼号字段为空）。此值给出波段图上该台站被放入呼号框时所允许的最大频率间距（以 Hz 为单位）。该值必须介于 0 和 20000（20 kHz）之间。默认值为 300

• CW 权重（CW Weight） – 调节 CW 权重（在 30-70% 限值之间）。默认值为 50。此权重命令不仅对串口或 LPT 端口 CW 有效，对 Winkeyer 也有效

• SSB 上/下箭头增量（SSB Up/Down Arrow Incr） – 此值给出 SSB 中上/下箭头键或滚动鼠标滚轮时的频率跳变量（以 kHz 为单位）。设为 0.00 可禁用

  • 注意。切勿将此值设置得小于电台在 SSB 下能做出的最小步进。众所周知，较老的 Icom 电台最小步进为 100 Hz，相当大。当步进设置得小于最小步长时，上/下箭头似乎不起作用。在支持由计算机调节 RIT 的电台上，此值还控制调节 RIT 时每次频率变化的量

• CW 上/下箭头增量（CW Up/Down Arrow Incr） – 此值给出 CW 和数字模式下上/下箭头键或滚动鼠标滚轮时的频率跳变量。设为 0.00 可禁用

  • 注意。切勿将此值设置得小于电台在 CW 下能做出的最小步进。大多数电台的最小步进约为 10 Hz。当步进设置得小于最小步长时，上/下箭头似乎不起作用。在支持由计算机调节 RIT 的电台上，此值还控制调节 RIT 时每次频率变化的量。

• PgUp/PgDn 增量（kHz）（PgUp/PgDn Incr (kHz)） – 此值给出 {PGUP} {PGDN} 宏的频率跳变量（注意：此功能不使用 PgUp 和 PgDn 键；必须在功能键宏中使用 {PGUP} 和 {PGDN} 宏。这些宏名称是 N1MM Logger Classic 早期版本沿用下来的）

• 呼号改变时清除自动填充的交换内容（Clear automatically populated exchange on callsign change） – 选中后，如果操作员更改了录入窗口中的呼号，此选项会清除录入窗口中交换内容字段的内容，这些内容是从呼号历史（Call History）文件、本次比赛中的先前 QSO 或 Telnet 台情填充（填入）的。不影响手动填入的交换内容数据

• 按操作员区分的功能键消息（Per Operator Function Key Messages） – 此功能适用于多人操作场合，即希望根据登录程序的操作员（使用 Ctrl+O 或文本命令 OPON [Callsign]）来启用不同的功能键消息。

  • 未勾选按操作员区分的功能键消息选项时，比赛设置（Contest Setup）对话框的关联文件（Associated Files）选项卡上指定的功能键消息文件将由所有操作员使用。任何操作员都可以通过功能键编辑器（Function Key Editor）修改正在使用的文件。
    • 如果未定义特定的关联文件，则将使用该模式的默认消息文件。
  • 勾选按操作员区分的功能键消息选项时：
    • 如果台站呼号与操作员呼号相同，则如上所述选择与比赛关联的主功能键消息。只有台站呼号操作员可以编辑此功能键消息文件；其他操作员所做的任何编辑只影响其个人的消息文件副本。
    • 如果台站呼号与操作员呼号不同，则该操作员首次执行 OPON 或 Ctrl+O 时，当前的关联功能键消息文件会被复制到该操作员的子目录中。此后该操作员每次使用 OPON 或 Ctrl+O 登录时，都会载入该操作员目录中的文件。台站呼号操作员应先核实关联的功能键消息文件正确无误，然后再允许不同呼号的操作员登录，否则主文件集中的任何错误都必须由每位登录的其他操作员逐一更正。
    • 无需自己创建操作员目录。程序代码会在需要时创建必要的子目录和操作员目录。操作员目录是存放基本功能键消息文件的目录的子目录（例如 C:\Users\[Station Login]\FunctionKeyMessages\），其名称取自 Ctrl+O 或 OPON 命令中使用的呼号或姓名。
    • 如果要重置并删除操作员目录，请先取消勾选（禁用）按操作员区分的功能键消息选项。
    • 如果找不到基本关联功能键消息文件，将使用默认的 [mode] 消息文件来创建一个。

• MorseRunner 模式（MorseRunner Mode） – 勾选此选项将使用集成的 MorseRunner 模块启用模拟比赛。此集成版本使用 N1MM+ 的录入窗口和日志窗口，替代把 MorseRunner 作为独立程序使用时看到的 MorseRunner 窗口。

  • 选择 MorseRunner 模式并退出配置器后，会出现一个临时对话框窗口，让你自定义 MorseRunner 参数。目前支持 CQWW 和 CQ WPX 比赛。如果在退出配置器时打开的是不受支持的比赛日志，将显示警告消息，且不会启动 MorseRunner 模式。
  • 如果这是你第一次选择 MorseRunner 模式，N1MM Logger+ 会自动从 N1MM Logger 服务器下载 MorseRunner 程序和呼号数据库（mr_db.txt）（需要 Internet 连接）。
  • 如果上次关闭 N1MM+ 时启用了 MorseRunner 模式，并且重新启动时有受支持的比赛处于打开状态，程序会提示你选择在当前会话中启用还是禁用 MorseRunner 模式。如果打开的是不受支持的比赛，MorseRunner 模式将被禁用。
  • MorseRunner 只能使用你的默认声音设备。如果 N1MM Logger 配置为 SO1V 或 SO2V，将启动一个 MorseRunner 实例，两个音频声道相同。如果使用 SO2R，将启动两个 MorseRunner 实例，每个“电台”使用单独的音频声道。
  • MorseRunner 的音频电平使用 Windows 标准音频电平控制来设置。侧音音频电平可以使用 Ctrl-Alt-PageUp 和 Ctrl-Alt-PageDown 更改。在启动 MorseRunner 之前，可以使用“发送时静音（Mute when sending）”复选框将侧音完全静音。
  • 与你通联的台站的音频频率可以使用上/下箭头键更改（模拟 RIT）。
  • “发射”消息侧音的音频频率可以使用 Shift+Alt+PgUp/PgDn 键更改。
  • MorseRunner 启动后，你应能听到“频段噪声”。要开始操作，请使用 F1 键或按钮（或在启用 ESM 模式的主叫（Run）模式下使用 Enter 键）发送 CQ。发送几次 CQ 后，你就会听到台站应答。
  • 在 MorseRunner 模式下发送的 CW 消息固定在 MorseRunner 程序内部，即它们不会反映你对功能键消息所做的任何自定义。
  • 请注意，目前仅支持 CQWW CW 和 CQ WPX CW 模拟比赛。要使用 MorseRunner 模式，必须在 N1MM Logger+ 中选择 CQWWCW 或 CQWPXCW 日志（建议为此目的新建一个日志，而不要使用现有日志）。

• 在非活动录入窗口中显示文本光标位置（Show text cursor position in inactive EntryWindow） – 用于 SO2R 和 SO2V。勾选此选项后，非活动录入窗口中会有一个指示符，显示当键盘焦点切换到该窗口时其文本输入光标将出现的位置。与活动录入窗口中的光标不同，此指示符不会闪烁。

• 覆盖录入窗口中的序号（Overwrite serial number in Entry Window） – 勾选此选项（默认）后，在序号类比赛中当光标移到交换内容框时，整个序号将被选中，可直接覆写。如果不希望如此，可以取消勾选此选项，此时光标会置于序号末尾，而不是选中整个序号。

• 在受支持的电台上静音麦克风（Mute mic on supported radios） – 发射期间将麦克风静音。通常用于通过麦克风以外的电台输入口输入音频。默认不静音

  • 仅用于 Logger 自带的数字语音键控器（wav 文件）。如果你使用电台内的 DVR 或外部的 DVK，请不要勾选此选项
  • 受支持的电台有：Tentec Orion 和 Elecraft K3
  • Tentec Orion：如果勾选“静音（Mute）”，则在语音键控器事件期间，Orion 的麦克风输入会被静音，辅助（Aux）输入会取消静音

• 检查新版本程序（Check for new program versions） – 程序启动时检查是否有新版本；如果有可用新版本，会提示下载并安装。如果在提示时选择不下载更新的程序版本，程序将不再针对该程序版本再次提示。

• 将 Cabrillo 抄送至 logs@supercheckpartial.com（CC Cabrillo to logs@supercheckpartial.com） – 生成 Cabrillo 文件时出现的弹出菜单中会启用一个电子邮件（Email）按钮，它会自动将 Cabrillo 文件副本发送到 supercheckpartial.com 网站，用于创建 master.scp 文件。需要配置一个电子邮件客户端程序来发送邮件。

• 双录入窗口频率调谐指示器（Dual-EntryWindow Frequency Tuning Indicator） – 当电台频率发生变化时启用视觉指示。在 SO2V 或 SO2R 中更容易看出是哪部电台 QSY 了。

• 电台 1 使用反向 CW（Use Reverse CW Radio 1） – 选择 CW 时向电台 1 发送命令以使用反向 CW（CW-R）

• 电台 2 使用反向 CW（Use Reverse CW Radio 2） – （仅 SO2R）在电台 2 上选择 CW 时使用反向 CW（CW-R）

• 在 SO1V 模式下禁用立体声键（Disable stereo key in SO1V mode） – 勾选时（默认），此选项在 SO1V 模式下禁用 ~（立体声）键（在 SO2V 或 SO2R 中无效）。取消勾选此选项后，即使程序处于 SO1V 模式，也可以使用立体声键开启副接收机。

Winkey 选项卡（Winkey Tab）

Winkeyer 选项卡用于控制 K1EL Winkeyer 芯片（或 100% 兼容的克隆产品）的功能。Winkeyer 由 K1EL 和 G3WGV 设计。只有在某个串口上勾选了 Winkeyer 复选框，并且该端口（无论是真实端口还是虚拟端口）已连接到独立键控器或内置 Winkeyer 芯片的设备（例如各种 MicroHAM 和 RigExpert 产品）时，此选项卡才会生效。有关这些设置的更多信息，请查阅你的设备手册以及 Winkeyer 芯片手册。

要为 Winkeyer（或内置 Winkeyer 芯片的设备）设置端口，请选择 Windows 分配给该 Winkeyer 的 COM 端口号，勾选该端口的 CW/其他（CW/Other）复选框，单击设置（Set）按钮，然后勾选 WinKey 复选框。无需更改端口设置对话框上的其他任何设置。

Winkeyer 接收来自 N1MM Logger 的 ASCII 字符（通过 COM 或 USB 端口），并将 ASCII 转换为定时的 CW。电位器速度范围从最低 10 wpm 到最高 55 wpm。Winkeyer 还可用于控制 PTT。Winkeyer PTT 可用于 CW 以外的模式。注意：这仅适用于 Winkeyer 版本 10 以及 21 及更高版本。

通常只使用 Winkeyer 2 或更高版本上的 KEY1 和 PTT1 输出。除两种情况外，程序不提供改用 KEY2 或 PTT2 输出的途径。第一种情况适用于 SO2R：可以从第二个录入窗口为第二部电台使用 KEY2 和 PTT2 – 见下面的**使用第 2 输出（Use 2nd output）选项。第二种情况与 Winkeyer 3.1 的选项有关，即在 RTTY 中把四个输出中的任意一个用于 FSK 键控 – 见下面的选择 Winkey RTTY 键控端口（Select Winkey RTTY Keying Port）**选项。

Winkeyer 字段说明

• 键控模式（Keying Mode） – 选择键控模式。可选：Iambic A、Iambic B、Ultimatic 和 Semi-Automatic。默认为 Iambic B
• 自动空格（Autospace） – 选择何时使用自动空格功能。使用双桨键发送时，如果检测到超过一个“点（dit）”时间的停顿，则在下一个字符前插入三个点时间的停顿。更多信息见手册
• 电位器采用两线接线（Pot is wired with two leads） – 此选项仅适用于 Winkey 版本 1。当板上的电位器只接两根线而不是三根线时选择此项。正常工作时保持未勾选。除非你自己组装了该键控器，或键控器厂商建议如此，否则保持未勾选
• 引脚 5 功能（Pin 5 Function） – 仅对 Winkey 版本 1 有效。选择引脚 5 的功能。除非你的键控器手册另有说明，否则此处的默认值 PTT 很可能就是你需要的。Winkeyer 手册也是很好的参考。可选值有：
  • PTT（默认）
  • 侧音（Sidetone）
  • 第 2 路 CW（第二输出，不要用于 SO2R – 见下文））
  • 无（None）
• 侧音频率（Sidetone Frequency） – 选择 Winkeyer 的侧音频率。默认侧音频率为 469 Hz
• 反转双桨键（Reverse Paddles） – 反转左右双桨键
• Winkey 速度电位器控制（Winkey Speed Pot Control） – 三个选项：
  • 忽略 Winkey 速度电位器（N1MM+ 运行时，Ignore Winkey Speed Pot）
  • 使用 Winkey 速度电位器（使 N1MM+ 的速度与电位器设置一致，Use Winkey Speed Pot）
  • 仅对双桨键和键盘 CW 使用 Winkey 速度电位器（为手动 CW 启用 QRS，Use Winkey Speed Pot for Paddle and Keyboard CW only）
• 提前时间（Lead Time） – 以 10ms 为增量设置提前时间值（最大 2.55 秒）。此值表示在开始键控之前 Winkeyer PTT 提前断言的时间量
  • 如果发送 CW 时缺少第一个点或划，或者用双桨键发送 CW 时似乎没有反应（同样是缺少第一个字符），请将此值至少设为 10 mSec
  • 注意，此字段表示 10 mSec 的间隔 — 此框中的“1”表示 10 mSec
  • 如果引脚 5 功能设置为 PTT，请将此值至少设为 1（10 mSec）
• 拖尾时间（Tail Time） – 以 10 mSec 为增量设置拖尾时间（最大 2.55 秒）。此值表示键控停止后 Winkeyer PTT 线保持的时间量。拖尾时间 = 1 时，拖尾时间相当于多发一个点（Winkeyer v2.2；在较早版本的 Winkeyer 中为 10 msec）。拖尾时间 = 2 在此基础上再加 10 msec，拖尾时间 = 3 再加 10 msec，依此类推。如果拖尾时间设为 0，则改用挂起时间（Hang Time）
• 首字符延长（First Character Extension） – 以 10 mSec 为步长设置延长时间（最大 2.55 秒）。通常仅用于速度高于 25 wpm 时较老、键控较慢的电台，此设置会为发送的第一个码元增加时间，以弥补这些电台收发转换（T/R）速度的不足。此值通常通过试验确定。有关设置此值的更多信息，见 Winkeyer 手册
• 键控补偿（Keying Compensation） – 通常仅用于高速（>30 wpm）QSK 操作。为划和点都增加时间（以 1 mSec 为增量），以补偿电台切换延迟（无论多小）。更多信息见 Winkeyer 手册
• 挂起时间（Hang Time） – 提供一种与 CW 速度相关的方式，在用双桨键发送 CW 期间保持 PTT。挂起时间可用于设置最后一次双桨键闭合后与 CW 速度相关的延迟，取值为 1、1.33、1.67 或 2 个字符间隔（不是点间隔）。挂起时间设置始终适用于用双桨键发送的 CW。对于计算机发送的 CW，只有在拖尾时间设为 0 时才使用挂起时间。更详细的信息见 Winkeyer 数据手册
• Winkeyer 2
  • 侧音（Sidetone） – 发送 CW 时提供侧音（使用双桨键和来自计算机输入时均如此）
  • 仅双桨键侧音（Paddle only sidetone） – 仅在用双桨键发送时提供侧音
  • 使用第 2 输出（Use 2nd output） – Winkeyer 2 有两组键控输出，但通常只使用 KEY1 和 PTT1 输出。不过在 SO2R 中，如果勾选了“使用第 2 输出”选项，那么当发射焦点位于第二部电台的录入窗口时，CW 和 PTT 将切换到 KEY2 和 PTT2 输出。这对于最简 CW SO2R 配置很方便，因为无需额外硬件即可在电台之间切换 CW 和 PTT。不过，接收音频的切换仍需另行处理。使用两组输出进行 SO2R 操作时选择此选项。在 SO2V 或 SO1R 中，此选项不支持从第二组输出进行 CW 操作，但可以在使用 Winkeyer 3.1 或更高版本时，用 KEY1 以外的输出连接器进行 RTTY 操作（见下文）
• 使用 Winkey 启用 RTTY 模式（Enable RTTY Mode using Winkey） – （仅 Winkeyer 3.1 或更高版本）勾选此选项，并在数字模式选项卡下将 Winkey 选为 TU 类型，即可使用 Winkeyer 进行 RTTY FSK 键控
  • 选择 Winkey RTTY 键控端口（Select Winkey RTTY Keying Port）（仅在勾选使用 Winkey 启用 RTTY 模式时可见）– 用于为 RTTY 选择 Winkey 的其他输出之一（PTT1、KEY2 或 PTT2）。还必须勾选使用第 2 输出复选框，才能启用 KEY2 或 PTT2

在 Winkeyer 中设置 CW 速度和权重 速度设置与其他键控方法相同。PgUp 和 PgDn 键用于提高或降低速度（默认为 2 WPM 步进）。也可以覆盖速度窗口中的值，或使用其上下箭头。Shift+PgUp/PgDn 以更大的幅度提高或降低速度（默认为 4 WPM）。两个步长值都可由用户编程，可通过配置器的其他选项卡设置。

如果未选择忽略速度电位器的选项，则使用速度控制电位器设置速度会同时改变双桨键速度和 N1MM 发送速度。使用录入窗口设置速度会同时改变双桨键发送速度和 N1MM 发送速度，但仅在下次调节速度电位器之前有效，也就是说，此后速度电位器的绝对位置会覆盖在录入窗口中所做的任何更改。

Winkeyer 的 CW 权重可以在其他选项卡上设置，但通常不会改变 50% 的默认值。

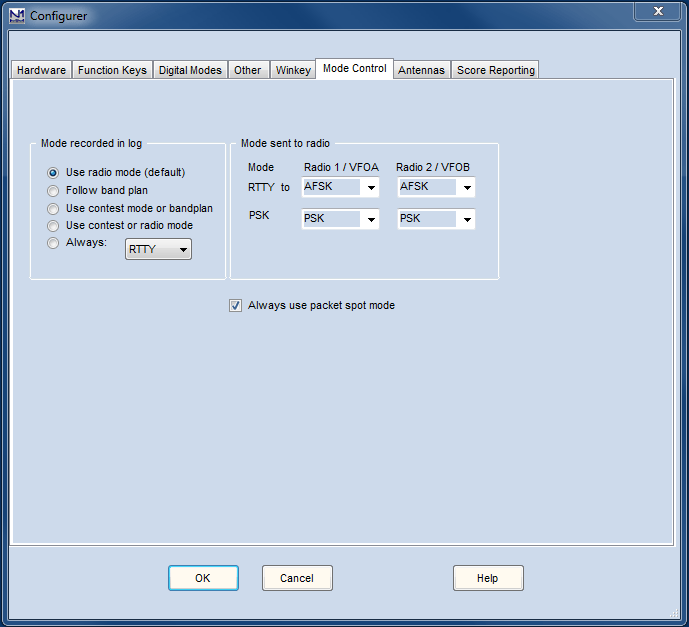

模式控制选项卡（Mode Control Tab）

模式控制选项卡决定所连接电台上的模式将如何（以及是否）受控、程序在改变频率时是否设置模式，以及将其改成什么模式。此对话框还让你控制记录联络时所使用的模式。

日志记录的模式与电台模式 在理想情况下，日志中的模式、电台的模式和软件中的模式三者应完全一致。对于传统的语音和键控 CW 模式（CW、USB、LSB、AM、FM）来说确实如此。除了不支持所有这些模式的电台这一明显例外，电台、软件和日志中的模式名称之间存在一一对应关系。如果只存在这些模式，就总能通过更改电台模式让软件跟随（或反之），而不会有混淆或出错的风险，也就不需要模式控制配置设置了。

然而，一旦把数字模式考虑进来，这种一一对应关系就不成立了。任何支持 SSB 的电台都可以配合声卡用于数字模式，即使电台本身没有任何原生数字模式。这导致多对一的关系（日志中的许多不同模式可以映射到电台上的单一模式）。就 RTTY 而言，有些电台具有使用 FSK 键控的原生 RTTY 模式；当存在该模式时，它只与 RTTY 唯一关联，而不与日志中的任何其他数字模式关联。但反过来并不成立：取决于硬件配置和操作员的选择，日志中的 RTTY 可能对应电台上的 RTTY 或 SSB。对于某些电台，还可能有一个或多个附加模式，专门为 AFSK RTTY 或一般的声卡数字模式而设。电台厂商为这些模式使用了令人眼花缭乱且互不一致的各种名称。

有关你所用特定电台的模式控制信息，请参阅 支持的电台（Supported Radios） 。特别是，关于配置器中模式控制窗口右侧使用的模式名称与电台厂商所用名称之间的对应关系，请参见 数字模式映射（Digital Mode Mapping） 表。更多详情见下面名为“数字模式选择（Digital Mode Selection）”的文本框。

由于这种一一对应关系不成立，不能在所有情况下都采用电台优先的优先级体系 – 一旦涉及数字模式，在电台上设置模式并不总能唯一确定应记录的日志模式。相反，首要规则是“软件优先”。在软件中设置模式始终控制电台的行为。只要在录入窗口的呼号框中输入模式名称（CW、SSB、USB、LSB、AM、FM、RTTY、PSK）并按 Enter 键，即可在软件中选择模式。只要你选择的模式受比赛支持（这由比赛设置窗口中的模式组别决定），软件和电台就会切换到你所命令的模式，并且该模式将被记录到日志中。使用 MMVARI 或 Fldigi 数字引擎时，具体记录哪种数字模式取决于数字引擎内所选择的模式。由于并非所有电台都为数字模式使用相同的电台模式，模式控制配置窗口右侧有一些设置，用于确定 RTTY 和 PSK 各自使用哪种电台模式。

自动模式切换（Automated Mode Switching） 尽管日志中的模式与电台中的模式之间缺乏完整的一一对应关系，但在许多情况下仍可实现某种程度的自动模式切换，其依据可以是电台模式或频率，并且受当前比赛设置的约束（即当前比赛支持哪些模式）。控制是否使用此类自动化以及依据什么使用自动化的设置位于模式控制窗口的左侧。

这些选项之一是使用波段图。在模式在频率上划分得很清楚的单一混合模式比赛中，或许可以使用该选项。遗憾的是，这并非在所有情况下都有效。例如，在大型 CW 比赛中，CW 可能几乎在整个常规数字子频段内使用。另一方面，在大型 RTTY 比赛中，你可能会发现 RTTY 被用在通常被视为 CW 频率的频率上。因此，使用波段图来确定模式并非万无一失、一劳永逸的选项。取决于你的电台支持的模式以及你所参加的具体比赛的性质，你可能需要选择其他选项之一。

数字模式的行为有所不同（Digital Mode Behavior is Different） DI 窗口和数字引擎窗口打开时与关闭时，模式控制行为有所不同。这是因为数字引擎和 Logger 使用串口的方式不同。数字引擎是与 Logger 其余部分分开的独立进程，而单个串口无法在两个进程之间共享。由于在复杂的比赛台站中串口可能是稀缺资源，Logger 允许在数字用途（FSK 和 PTT）与非数字用途（CW 和 PTT）之间分时共用串口。它通过根据 DI 窗口是否打开来在进程之间切换端口实现这一点。当 DI 窗口打开时，Logger 会关闭在配置器中勾选了数字（Digital）复选框的串口，以便数字引擎可以打开它们。当 DI 窗口关闭时，这些端口会被释放，以便 Logger 可以打开它们供其他模式使用。

因此，DI 窗口打开还是关闭会对硬件配置产生显著影响。只要某个串口在 Logger 与数字引擎之间分时共用，在 DI 窗口打开期间，该端口就不能用于非数字模式下的 PTT 或 CW 键控。

为了以与硬件无关的方式支持各种可能的硬件配置，Logger 中的模式控制取决于 DI 窗口是否打开。当 DI 窗口关闭时，电台优先的模式控制在非数字模式之间有效，但把电台模式切换到（或经过）数字模式，或者把电台频率调到（或经过）数字频段区间，并不会打开 DI 窗口并将软件切换到数字模式。要切换到数字模式，必须从软件中打开 DI 窗口。这可以通过在支持数字模式的比赛里使用录入窗口选择 RTTY 或 PSK 模式来完成，也可以使用窗口（Window）> 数字接口（Digital Interface）菜单项来完成。

DI 窗口一旦打开，更改电台上的模式不会关闭 DI 窗口，软件也不会切出数字模式，这意味着 DI 窗口打开时，电台模式驱动的模式控制不起作用。此状态下的模式更改必须从软件中进行。如果从录入窗口命令软件使用非数字模式，软件会关闭 DI 引擎，以便释放所有分时共用的端口供 Logger 使用。

模式控制字段说明

• 记录到日志中的模式（Mode recorded in log） – 设置如何确定将录入日志的模式
  • 使用电台模式（默认）（Use radio mode） – 如果 DI 窗口未打开，模式由电台的模式设置确定。如果 DI 窗口已打开，所使用的模式仅取决于数字引擎，而与从电台接收到的模式无关，具体如下：
    • 在数字模式下，如果使用 MMTTY 或 2Tone 引擎或 TNC，日志中的模式将是 RTTY
    • 使用 MMVARI 或 Fldigi 引擎时，模式将取决于 MMVARI 或 Fldigi 窗口中所选的模式（Fldigi 仅限数字模式）
  • 遵循频段计划（Follow band plan） – 程序将使用频段计划为该频率指定的模式。对于 CW 和语音，这既影响录入日志的内容，也影响单击波段图或可用系数与 QSO 窗口中的台情时的行为，但如果你在数字频段区间内单击，不会自动把电台切换到数字模式。
  • 使用比赛模式或频段计划（Use contest mode or bandplan） – 在单一模式比赛中，该模式既会被记录到日志，也会发送给电台。如果比赛是混合模式（例如 Russian DX Contest），则按上述方式遵循频段计划。
  • 使用比赛模式或电台模式（Use contest or radio mode） – 在单一模式比赛中，该模式既会被记录到日志，也会发送给电台。在混合模式比赛中，使用电台的模式。
  • 始终（Always）： – 无论电台上设置的是什么模式，始终记录此处选择的模式（CW、SSB、RTTY、PSK31、PSK63、PSK125）。

使用“遵循频段计划”选项时请务必小心（Be careful when using the Follow band plan option） 当你为记录到日志中的模式使用“遵循频段计划（Follow band plan）”选项时，必须在波段图窗口中正确设置子频段，因为程序会使用波段图窗口中所配置的频段计划中的模式来记录联络，而不管实际使用的是哪种模式。未在波段图窗口中适当设置子频段界限是导致日志记录错误的常见原因。

• 发送给电台的模式（Mode sent to radio） – 选择如何确定发送给电台的模式
  • 这仅适用于数字模式，包括 FT8/FT4、PSK31/PSK63 和 RTTY。详情见下面的说明
  • 名为 RTTY 的行仅用于 RTTY，因为 RTTY 在电台中使用的模式往往与其他数字模式不同。
  • 名为 DIGI 的行（从版本 1.0.7937 开始；此前称为 PSK）用于除 RTTY 以外的所有数字模式，包括 FT4/FT8 以及 PSK31/PSK63 等。
  • 如果你的电台有针对声卡数字模式的特殊模式，下拉列表中的模式标签可能与电台中的模式名称不一致。见下面的文本框。

数字模式选择（Digital Mode Selection） 每部电台可供选择的数字模式范围及其名称似乎各不相同。有些电台没有专用于数字模式的模式；有些电台只有一个用于 FSK RTTY 的数字模式（对于声卡数字模式，则使用 USB 或 LSB）；有些电台在此基础上增加一个专用于 AFSK RTTY、PSK31 和 FT8 等声卡数字模式的独立模式；还有些电台有三个独立的数字模式，分别用于 FSK RTTY、AFSK RTTY 以及 PSK31 和 FT8 等其他声卡数字模式。其中每一种模式还可能有“正常”和“反向”（相反边带）两个版本。每个厂商都为这些专用模式使用不同的名称。

为简单起见，N1MM Logger 有自己的、与电台无关的术语。Logger 把通常用于 FSK RTTY 的电台模式称为 RTTY（在电台上通常但不总是称为 FSK 或 RTTY）。如果电台有指定用于 AFSK RTTY 的模式，Logger 将其称为 AFSK（你的电台厂商对此可能另有名称，例如 LSB-D 或 PKT-LSB）。AFSK-R 是该 AFSK 模式的“反向”版本，即在上边带而不是 LSB（在电台上可能称为 USB-D 或 PKT-USB）。如果存在一个与 AFSK-R 模式不同的、用于声卡数据模式的模式（例如 Elecraft K3/K3S 中的 DATA A 模式），Logger 将称之为 PSK。并非所有电台都有所有这些模式，因此并非所有选项都一定可用，具体取决于所配置的电台。

有关电台上使用的模式名称与 N1MM Logger 中使用的模式名称之间的对应关系，见 单击此处查看表格

对于 RTTY，如果使用 FSK，通常应选择 RTTY。如果使用 AFSK，通常应选择 AFSK 或 LSB/USB，具体取决于你的电台是否提供专用的 AFSK 模式。

对于其他数字模式（包括 PSK 和 WSJT 模式），通常可选择：PSK（如果可用，例如 Elecraft K3/K3S）、AFSK-R（在某些电台上，例如 IC-7300）或 USB（没有声卡数字模式专用模式的较老电台）。

**始终使用分组电台情模式（Always use packet spot mode）**复选框： 如果勾选此框，则单击波段图中的台情（或使用键盘跳转到波段图中的台情）可能会改变电台的模式，这取决于台情注释是否描述了模式、波段图窗口中的子频段设置，以及比赛设置对话框中的模式组别是否包含由台情注释或频段计划设置所确定的分组电台情模式。在单一模式比赛中，你可能不希望因单击台情而改变电台的模式，因此不应勾选此选项。在多种模式比赛或一般日志记录中，你可能希望允许分组电台情模式改变电台的模式，但在这种情况下，在波段图窗口中适当设置 CW、数字和 SSB 子频段界限很重要，否则没有台情注释的台情（例如许多人工生成的台情）可能会导致电台模式以不期望的方式改变。

天线选项卡（Antennas Tab）

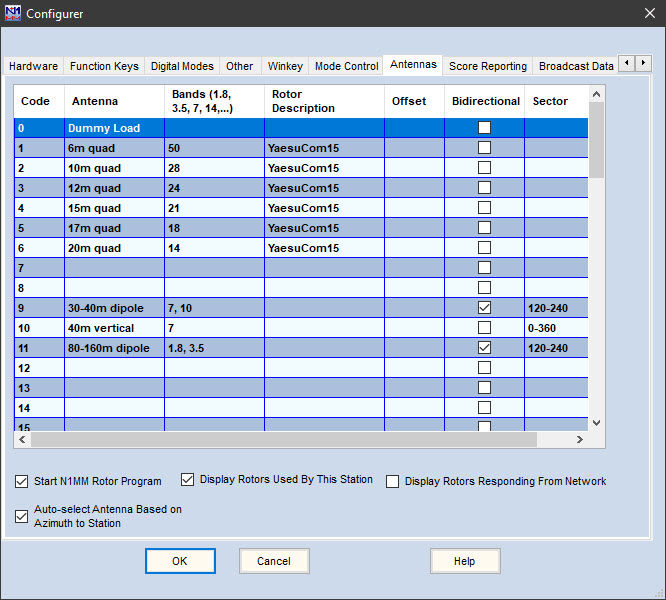

配置器 > 天线选项卡中的 N1MM 天线/旋转器配置

天线选项卡定义在硬件允许的情况下程序如何选择天线，并且还控制旋转器程序。上面的示例展示了此选项卡的各项功能。

程序会根据你的硬件和偏好使用各种天线相关接口选项。例如，可以使用频段解码器（band decoder）配合真实 LPT 端口上的 BCD 值 0-15 来控制天线选择。请注意，USB 转并口适配器在此功能以及其他并口接口功能中无法使用，因为它们不允许程序控制端口上的各个引脚。

天线选择也可以通过两种串口协议之一来控制，即专有的 MicroHam 协议和开放双电台切换协议（Open Two Radio Switching Protocol，OTRSP）。旋转器可以通过 N1MM Rotor 程序控制，也可以通过使用 N1MM Logger+ 发送的 UDP 广播的各种第三方软件包来控制。

提示 与大多数收发信机和某些日志软件不同，N1MM 不把规定的频段映射到其天线输出值。相反，N1MM 把天线映射到 0 到 63 的输出。你仍然可以映射频段，但天线方式的功能强大得多。它支持每个频段多副天线、天线堆叠，以及每副天线多个频段。见上面的屏幕截图和下面的字段说明。你可以为一个频段设置多副天线，并使用 Alt-F9 在它们之间循环切换。

天线选项卡列说明

• 代码（Code） – 将在 LPT 端口上作为二进制编码十进制输出呈现的代码，使用引脚 9、8、7 和 2。它也是发送给 OTRSP 设备的代码，位于 OTRSP AUX 消息中。
  • 代码本身是预先确定的，范围从 0 到 63。请注意，如果使用带 BCD 输出的 LPT 端口，可表示的最大值范围是 0- 15（4 位）。在上面的示例中，没有为代码 O 定义天线 – 这是因为在这种情况下，该代码用于从远程天线开关的前面板选择自动操作。
  • 此表中的每一行（也就是每个代码）代表一副天线，尽管它可以支持多个频段。例如，一个代码可以选择为 10、15 和 20 米定义的三波段天线。
  • 大多数台站会使用频段解码器接收 N1MM 发送的代码，并将该单个代码转换为远程天线开关的启用命令。用 Google 搜索“ham radio band decoders”即可查看众多可用设备的列表。
• 天线（Antenna） -用于描述天线的文本。当你切换频段或为给定频段切换天线时，此文本将显示在录入窗口的状态栏上。使用 Alt+F9 可在当前频段定义的所有天线之间循环切换。列出当前所选天线的此文本将显示在 N1MM 录入窗口的中右侧。
• 频段（Bands） – 将选择此天线的频段
  • 以 MHz 列出频段。有效的频段文本列表为：1.8, 3.5, 5, 7, 10, 14, 18, 21, 24, 28, 50, 70, 144, 222, 420, 902, 1240, 2300, 3300, 5650, 10000, 24000, 47000, 76000, 142000, 241000。如果天线支持多个频段，请用逗号分隔各频段。见上面的屏幕截图，其中 30/40 米和 80/160 米天线上有双频段偶极天线。请注意，切换到某个频段时始终会选择表中的第一副天线。按 Alt+F9 可选择为同一频段定义的其他天线。在上面的屏幕截图中，40 米台站会使用 Alt+F9 在偶极天线和垂直天线之间切换。
  • 一副天线可以用于任意数量的频段
• 旋转器描述（Rotor Description） – 输入在设置旋转器程序中所定义的描述。两处的描述必须完全相同，因为这些名称建立了两个程序之间的连接。
  • 可以选择多个旋转器（用逗号分隔），例如用于转动涉及多个旋转器的天线堆叠。
• 偏移（Offset） – 将此偏移加到旋转器位置上以确定天线方位。这对于因方向图干扰原因而安装成 90 度的天线，或仅仅在冬季被风吹得转了一些角度的天线很有用。也可以在旋转器程序中为所选旋转器输入该偏移
• 双向（Bidirectional） – 如果天线可以设置为双向，请勾选此框（0 = 非双向，1 = 双向）（例如：偶极天线和 Steppir 定向天线）
• 扇区（Sector） – 用于固定（不旋转）天线。描述天线发射方向图的罗盘方位，用短横线分隔。例如：45-90。将全向天线定义为 0-360。N1MM 会自动把双向天线识别为覆盖所定义扇区及其相反方向。见下面“根据到台站的方位角自动选择天线（Auto-Select Antenna Based on Azimuth to Station）”选项说明。

天线对话框窗口中的选项

• 启动 N1MM Rotor 程序（Start N1MM Rotor Program） – 从 N1MM Logger+ 主程序自动启动 N1MM Rotor 程序。你需要手动停止它
• 显示本站使用的旋转器（Display Rotors Used By This Station） –
• 显示从网络响应的旋转器（Display Rotors Responding From Network） –
• 根据到台站的方位角自动选择天线（Auto-Select Antenna Based on Azimuth to Station） – 根据满足以下条件的天线来选择天线（代码）：1）与频段匹配；2）与录入窗口呼号字段中所输入台站位置的方向匹配。对于具有多副指向不同目标（例如：欧洲、南美洲、亚洲）的固定天线的台站，所选天线将是落在该频段天线发射方向图内的那副。如果没有方向匹配，N1MM 会直接选择为该频段列出的第一副天线。 提示： 把扇区为 0-360 的兜底天线定义为某个频段列出的最后一副天线。如果没有固定天线支持到某台站的方位角，N1MM 将改用默认的 0-360 天线。**示例 1：大台站（Big Gun）**在 20 米有分别指向欧洲（EU）和南美洲（SA）的固定天线，以及其他方向用的可旋转定向天线。把可旋转定向天线定义在其他 20 米天线之后，扇区 = 0-360。**示例 2：小台站（Little Pistol）**有一副偏向南北方向的 40 米双向偶极天线，以及其他方向用的垂直天线。把偶极天线定义为 120-240，垂直天线定义为 0-360。示例 3：低频频段台站在 160 米有一副全向垂直天线和四副接收贝弗利天线，分别指向北（325-45）、南（135-225）、东（45-135）和西（225-325）。为 160 米定义四副“天线”，并使用频段解码器选择垂直天线加上相应的定向贝弗利天线。

要观看描述 alt+F9 与基于扇区的天线切换之间区别的短片，请单击 此处

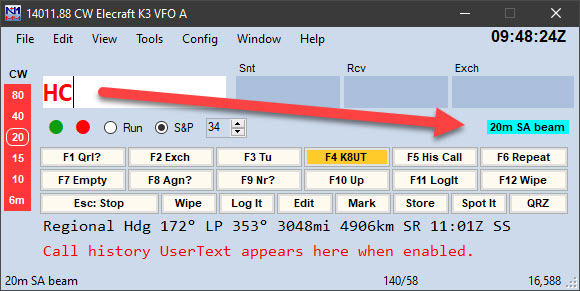

所选天线在更改时会在录入窗口中高亮显示

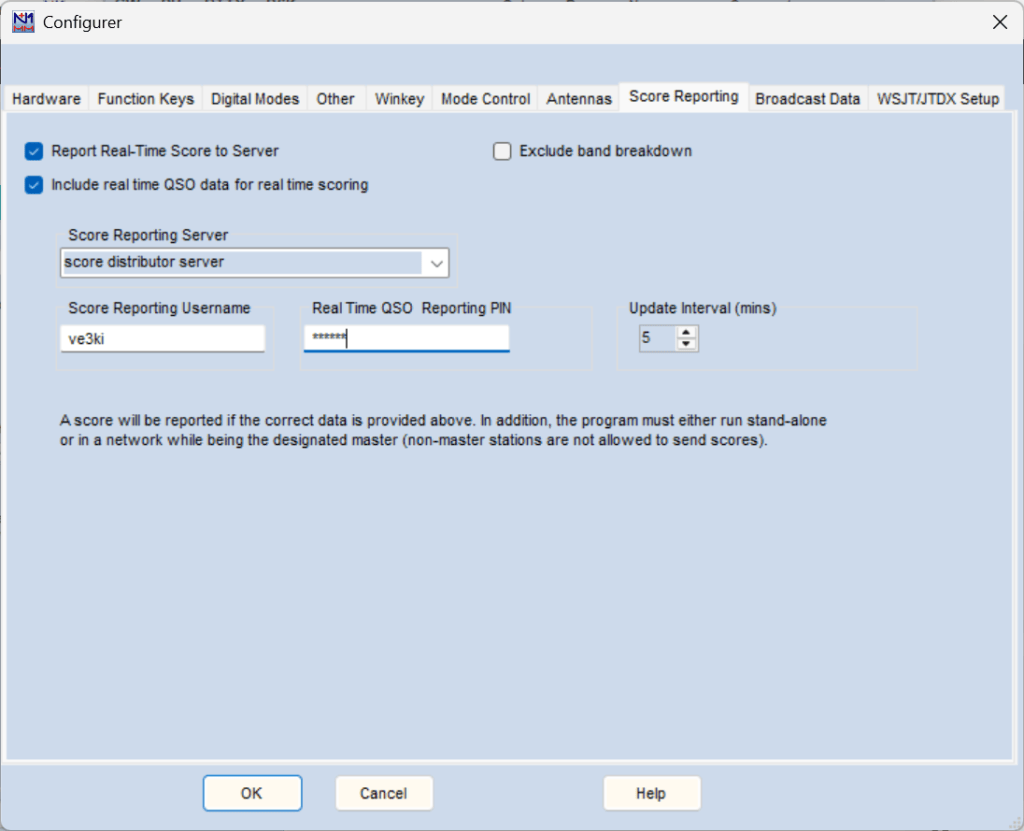

得分报告选项卡（Score Reporting Tab）

在 N1MM Logger+ 中，实时得分报告功能已与程序其余部分集成。以往需要在配置器（Configurer）的其他（Other）选项卡上勾选一个复选框才能启动该功能，现在它在配置器中有了自己的选项卡。

以下按从左到右的顺序，列出使用该功能时需要设置的各个选项。

• 向服务器报告实时得分（Report Real-Time Score to Server） – 勾选此复选框即可开始报告实时得分。除非取消勾选，否则它将一直保持选中状态。
• 排除频段分布（Exclude band breakdown） – 如果你出于竞争方面的考虑，不希望公开自己的频段分布、从而暴露换频段策略，请勾选此框。
• 包含用于实时计分的实时 QSO 数据（Include real time QSO data for real time scoring） – 此选项会把 QSO 数据发送到实时计分网站（实验性功能：实时执行日志交叉核对）。
• 得分报告服务器（Score Reporting Server） – 服务器名称可编辑。下拉列表中的条目之一是“得分分发服务器（score distributor server）”。对大多数用户而言，这是合适的选择，因为它会把报告的得分转发到所有在线记分板。如果勾选了“包含实时 QSO 数据……”复选框，并且所在比赛是实时计分网站支持的比赛之一，则 QSO 数据除了照常报告到记分板网站之外，还会转发到该网站进行交叉核对。
• 得分报告用户名（Score Reporting Username） 和 实时 QSO 报告 PIN（Real Time QSO Reporting PIN）（原称得分报告密码（Score Reporting Password）；仅在勾选实时 QSO 数据复选框时出现） – 出于安全原因，实时得分报告网站要求你注册呼号以及由系统分配的 PIN。完成注册后，将它们填入所提供的文本框中。
• 更新间隔（Update Interval） – 可在 2 分钟到 60 分钟之间调整。

要确认得分是否正在发送，请查看信息窗口（Info window）下方文本窗格上方的位置。每当得分被发送并得到服务器确认时，你都会在那里看到一条通知。

广播数据选项卡（Broadcast Data Tab）

外部 UDP 广播所包含的数据，会传送给运行在同一台计算机或网络中另一台计算机上的其他应用程序。广播数据的用途取决于接收应用程序的能力。示例包括：向在线得分报告网站发送得分数据、向旋转器控制程序发送天线方位数据，以及向通用日志记录程序发送联络数据（用于日志记录，或便于查询该程序可提供的其他数据）。这些广播的数据内容在 附录 > 外部 UDP 广播 页面中有详细说明。

要启用外部 UDP 广播，在 2015 年 12 月之前需要手动向 N1MM Logger.ini 文件添加若干行。现在，这一编辑功能已整合到配置器的外部广播（External Broadcasts）选项卡中，如上图所示。如果你在此变更之前一直在使用外部广播，那么你现有的 External Broadcast 节的内容应已反映在该选项卡上。例如，如果你现有的 ini 文件中有 IsBroadcastContact=True，则该选项卡上的联络（Contact）框应处于勾选状态。

要设置 UDP 广播，你需要先确定启用哪些广播（勾选相应的框），然后填写每种广播要发往的 IP 地址和 UDP 端口。通常，UDP 广播用于与其他程序通信，因此请先查阅你想要通信的那个程序的文档，了解它希望在哪个端口接收数据。在大多数情况下，端口号都是默认的 12060。

为每种广播填写 IP 地址和端口号时，需要填入由 4 段组成的 IP 地址，并用冒号与端口号分隔。每个 IP/端口对之间用一个空格分隔，如该选项卡上的示例所示。

你可以从 IP 地址 127.0.0.1（运行 N1MM+ 的这台 PC）开始，再添加其他 PC 的 IP 地址。对于每台接收计算机，用冒号（:）分隔地址和端口号，如图中所示。请注意，你也可以指定 Windows 计算机名（最长 15 个字符）来代替 IP 地址。对于本地计算机，推荐采用这种做法。

通常，家庭网络都属于同一个“子网”。大多数家庭网络使用 192.168.0 或 192.168.1 来指定其“子网”，再加上最后一段中的 3 位数字来标识具体的计算机。这些编号通常由路由器通过名为 DHCP 的机制自动分配，不过你也可以选择在路由器软件中将其固定下来，这样做有助于避免日后产生混淆。

你可以将最后一段（即“八位组”）指定为 255，从而向子网中的所有 IP 地址发送 UDP 广播。例如，192.168.1.255 将发送到 192.168.1 子网中的所有计算机。请务必只在最后一段（八位组）中使用 255，因为如果把这个数字放在前面（更高位）的某一段中，你就有可能向互联网广播。虽然数据包最终会被互联网丢弃，但这不会让你的 ISP 对你产生好感。

广播数据详情 配置正确时，N1MM Logger+ 会向其他应用程序发送外部 UDP 数据包。有关这些数据包的详细信息，见本文档的 附录 > 外部 UDP 广播 一节。

所有计算机（All Computers）

此命令仅在联网计算机模式下有用。当在网络上任意电台处将此项与联络（Contact）一起勾选时，该电台会将它接收到的每一个联络都重新广播到指定的 UDP 端口。其 XML 格式与联络相同。

使用此功能时请务必谨慎。多台配置有误的电台都勾选了所有计算机时，可能会形成环状网络路径。

台情（Spots） N1MM Logger+ 会向其他应用程序发送关于台情的外部 UDP 数据包（包括内部生成的台情，以及从 telnet 集群接收的台情）。有关这些数据包的详细信息，见本文档的 附录 > 外部 UDP 广播 一节。

WSJT/JTDX 设置选项卡（WSJT/JTDX Setup Tab）

从 1.0.7860 版本开始，原先位于数字模式选项卡（Digital Modes Tab）和广播数据选项卡（Broadcast Data Tab）下的 WSJT 与 JTDX 相关设置，已移至配置器中新的 WSJT/JTDX 设置选项卡：

此页面的上半部分用于设置与 WSJT-X 或 JTDX 通信的 UDP 端口地址。IP 地址是运行 WSJT-X 或 JTDX 的那台计算机的 IP 地址。最常见的情况是它与运行 N1MM+ 的是同一台计算机，此时 IP 地址为内部环回地址 127.0.0.1。从 N1MM+ 版本 1.0.9600.0 起，已加入对组播地址（224.0.0.x 或 239.x.x.x）的支持。这使 JTAlert 和 GridTracker 等其他程序能够与 N1MM+ 并行地与 WSJT-X 通信。所有相互通信的程序中必须使用相同的组播 IP 地址（例如电台 1 使用 224.0.0.1，而在 SO2R 配置中电台 2 使用 224.0.0.2）。

在常规配置下，当 WSJT-X 或 JTDX 由 N1MM+ 内部启动时，默认端口号是 2237。如果你处于 SO2R 模式，并从第二个录入窗口（EW1）使用 WSJT-X 或 JTDX，则需要为电台 2（EW2）配置一个不同的 UDP 端口号（建议的端口号为 2239）——该端口号也需要填入第二个录入窗口对应的 WSJT-X 或 JTDX 设置中，因为默认的 2237 对该副本并不正确。

如果你使用的 JT 模式程序不支持 N1MM+ 与 WSJT-X 或 JTDX 之间所用的通信方式，因而无法通过 N1MM+ 的载入 WSJT/JTDX（Load WSJT/JTDX）菜单项调用，你仍有可能通过另一个 UDP 端口（通常是端口 2333）把日志数据从该程序发送到 N1MM+。如果你使用的是这类程序，请把本窗口上半部分中电台 1 的 UDP 端口设为 2333，并忽略本窗口上的其他设置。

如果使用 JTDX，则除 UDP 端口外，它还需要使用一个 TCP 端口。相关设置位于该窗口的下一部分（如果你使用 WSJT-X，可以忽略这些设置）。当在与 N1MM+ 相同的计算机上通过 TCP 运行 JTDX 等外部程序时，IP 地址通常为环回地址（127.0.0.1）。当在与 N1MM+ 不同的计算机上通过 TCP 运行外部程序时，IP 地址将是运行 N1MM+ 的那台计算机上网接口的地址，例如 192.168.1.101。JTDX 的默认 TCP 端口是 52001。在 SO2R 中，电台 2 的 JTDX 副本建议使用的 TCP 端口是 52006，并且第二个录入窗口（EW2）的 JTDX 设置中的端口号需要相应修改。

该窗口的下一部分用于填写 WSJT-X 或 JTDX 程序的路径，以便能够从 N1MM+ 的 Windows 菜单调用该程序。填写此路径的推荐做法是：单击选择（Select）按钮，然后在文件打开（File Open）对话框中导航到 wsjtx.exe 或 jtdx.exe 程序所在的位置，再单击打开（Open）按钮。如屏幕截图所示，SO2R 电台可以将两个路径设为相同。窗口右侧还有一个框，可在其中输入其他命令行参数；这是可选项，在大多数情况下都不会用到。

页面底部有两个复选框，用于在通过 N1MM+ 的窗口（Window）> 载入 WSJT/JTDX（Load WSJT/JTDX）菜单项启动 WSJT-X 或 JTDX 时，自动启动 WSJT 解码列表（WSJT Decode List）窗口。第二个复选框仅用于 SO2R。

有关将 WSJT-X 或 JTDX 与 WSJT 解码列表窗口配合使用的说明，见手册的 WSJT 解码列表窗口 一节。
