10-1 前面板单元原理图(FRONT UNIT)

10-1 前面板单元原理图(FRONT UNIT)

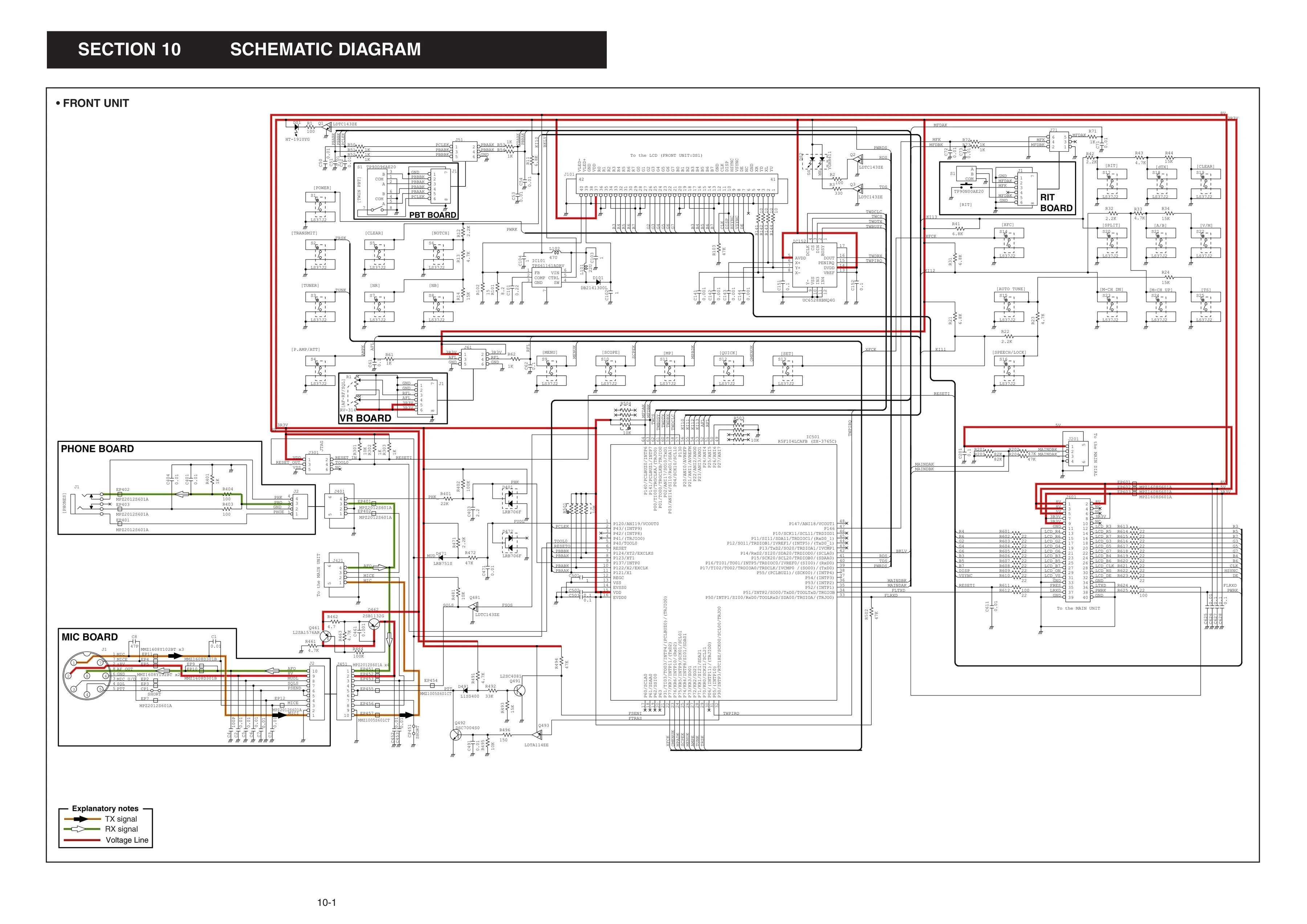

图 10-1 前面板单元(FRONT UNIT)原理图(英文原图,位号与网络名保留原文)

本页(英文原版 10-1)图题标注为 • FRONT UNIT,是前面板单元的整页原理图。

左上为 PBT BOARD(按键矩阵所在板),其下为 VR BOARD([AF-RF/SQL] 双联电位器与 [P.AMP/ATT] 等),左侧另有 PHONE BOARD、MIC BOARD(8 芯话筒插座 J1),右上为 RIT BOARD,这些小板经排线与前面板主板相连。中部是前面板 CPU IC501(R5F104LCAFB),经 LCD_R3~R7、LCD_G2~G7、LCD_B3~B7 与 LCD_CLK/LCD_DE/LCD_HS/LCD_VS 连到 LCD(DS1),并由 IC101(TPS61161ADRV)等构成背光与 LCD 电源电路。图下方还画出 [POWER KEY] 开关、MIC 放大/静噪、耳机检测等电路,按键失灵或显示异常时可从 CPU 引脚往回查。

关键标注术语

图中标注 中文 说明
FRONT UNIT 前面板单元 本页图题
PBT BOARD 按键板 前面板按键矩阵所在小板
VR BOARD 电位器板 [AF-RF/SQL] 双联电位器等所在小板
PHONE BOARD 耳机板 耳机插座及检测电路所在小板
MIC BOARD 话筒板 8 芯话筒插座所在小板
RIT BOARD RIT 板 [RIT] 旋钮电路所在小板
FRONT CPU 前面板 CPU IC501 R5F104LCAFB
LCD 液晶显示屏 DS1,经排线与主板相连
LCD LIGHT LCD 背光 背光驱动;IC101 为 TPS61161ADRV
LCD-TW LCD 控制(原文缩写) LCD 相关控制信号组
LCD_R3~R7 / LCD_G2~G7 / LCD_B3~B7 LCD 红/绿/蓝数据位 并口像素数据
LCD_DE / LCD_CLK / LCD_HS / LCD_VS 数据使能/时钟/行同步/场同步 LCD 同步控制信号
LCD_ON LCD 电源使能 点亮 LCD 的控制线
[POWER KEY] 电源键 整机电源开关输入
[MENU] / [SET] / [QUICK] 菜单 / 设置 / 快捷键 按键矩阵上的功能键
[AF-RF/SQL] 音量/射频增益与静噪旋钮 VR BOARD 上的双联电位器
[P.AMP/ATT] 前置放大器/衰减器键 接收前端控制键
MAINDAK / MAINDBK 主旋钮编码器 A/B 相 主调谐旋钮的增量信号
MFDAK / MFDBK / MFK 多功能旋钮编码器信号 多功能旋钮(原文缩写)
MICI / MICE 话筒输入(内/外) 话筒信号输入线

对应原手册页码:10-1(英文版 p62)
