10-3 主单元原理图(MAIN-2)

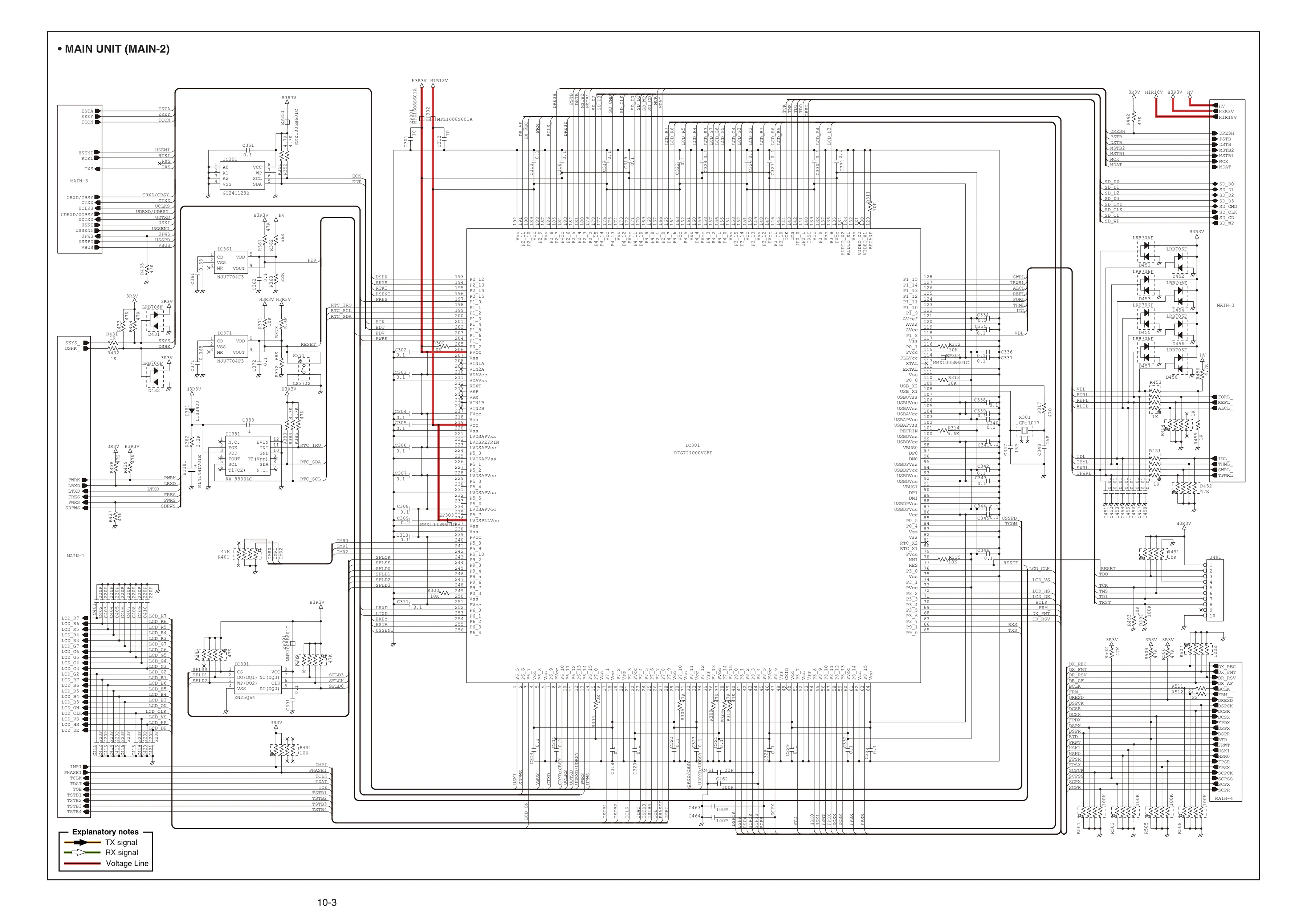

图 10-3 主单元原理图(MAIN-2)(英文原图,位号与网络名保留原文)
本页(英文原版 10-3)图题标注为 • MAIN UNIT (MAIN-2),是主单元的主控 CPU 页。
核心是 IC301(R7S721000VCFP),周围配有程序 FLASH IC391(EN25Q64)、EEPROM IC351(GT24C128B)、实时时钟 IC381(RX-8803LC)与备份电池 BT381,以及两片 NJU7704F3 低压差稳压器与 J491 连接器。CPU 通过 HSK0/HSK1、DSPCK/DSPR/DSPX、DCSR/DCSX 等信号与 DSP 交换数据,并带 USB 引脚(USBDPVcc/USBDVcc 等)、LCD 总线与 MAIN-1、MAIN-3、MAIN-4 三页的跨页网络,时钟由 EXTAL/XTAL 与 CKIO 提供。整机不开机、LCD 无显示或设置参数丢失时,本页是主要检查对象。
关键标注术语
| 图中标注 | 中文 | 说明 |
|---|---|---|
| MAIN UNIT (MAIN-2) | 主单元第 2 页 | 本页图题 |
| R7S721000VCFP | 主控 CPU 型号 | IC301,整机控制核心 |
| EN25Q64 | 程序 FLASH | IC391,保存主程序 |
| GT24C128B | EEPROM | IC351,保存设置参数 |
| RX-8803LC | 实时时钟 | IC381,I²C 接口 RTC |
| BT381 | 备份电池 | 主电源断开时保持时钟与参数 |
| NJU7704F3 | 低压差稳压器 | 两片,CPU 外围电源 |
| HSK0 / HSK1 | 握手信号 | CPU 与 DSP/FPGA 之间的握手 |
| DSPCK / DSPR / DSPX | DSP 接口信号 | 时钟/读/写控制 |
| DCSR / DCSX | DSP 片选(读/写) | 选中 DSP 接口 |
| DRESH | DSP 复位 | 复位 DSP |
| USBDPVcc / USBDVcc | USB 引脚电源 | CPU 内部 USB 收发器供电 |
| LCD_R3~R7 / LCD_G2~G7 / LCD_B3~B7 | LCD 红/绿/蓝数据位 | 送往显示单元的并行数据 |
| LCD_DE / LCD_VS / LCD_HS / LCD_CLK | LCD 使能/场/行/时钟 | LCD 同步控制 |
| EXTAL / XTAL | 主时钟输入/输出 | CPU 时钟振荡引脚 |
| CKIO | 时钟 I/O | 总线时钟 |
| BSCANP | 边界扫描模式 | 调试/测试引脚 |
| J491 | 连接器 | 与其他主单元页相连 |
| MAIN-1 / MAIN-3 / MAIN-4 | 跨页标注 | 表明信号来自/去往哪一页 |
| 3R3V / 1R2V / 2R5V | 数字电源网络 | CPU 与接口供电 |
对应原手册页码:10-3(英文版 p64)
