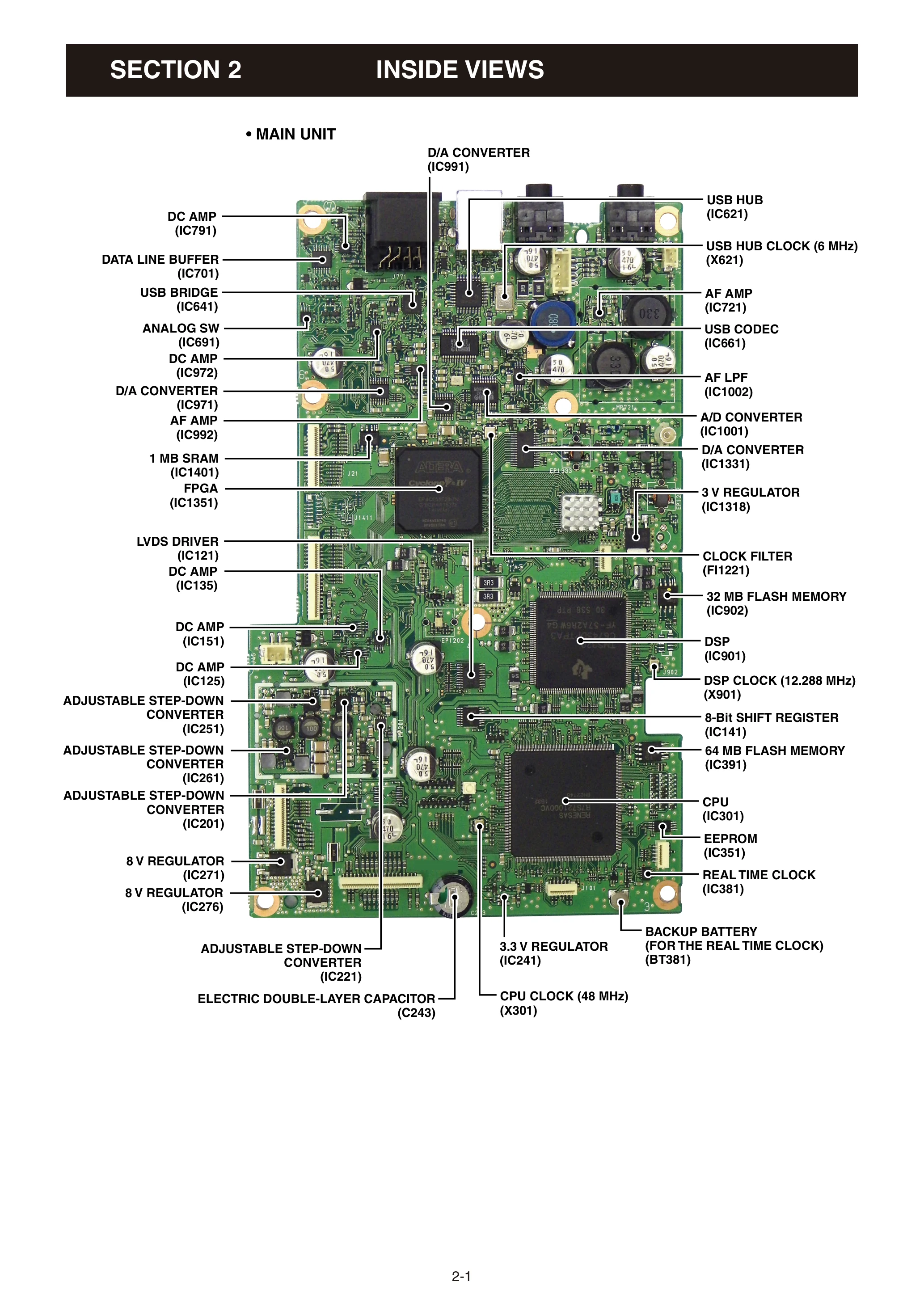

图 2-1 主单元(MAIN UNIT,B-8327F)内部视图(英文原版照片,图内标注保留原文)

主单元是全机的控制与信号处理中心:照片上半部集中了 USB 接口、音频通路与 D/A 转换器件,中左部的大芯片为 FPGA(IC1351);下半部左侧为多路降压变换器与 DC 放大器,右侧自下而上是 CPU(IC301)、DSP(IC901)及其配套的闪存、时钟、EEPROM 与备用电池。定位故障时可先按标注找到 CPU/DSP 的时钟与存储器,再对照第 10 节原理图查网络。

图注术语

图中标注 中文 说明
MAIN UNIT 主单元 单元板号 B-8327F
CPU (IC301) CPU 主控处理器
DSP (IC901) 数字信号处理器 基带与音频信号处理
FPGA (IC1351) 现场可编程门阵列(FPGA) 逻辑与接口处理
CPU CLOCK (48 MHz) (X301)、DSP CLOCK (12.288 MHz) (X901)、USB HUB CLOCK (6 MHz) (X621) CPU/DSP/USB HUB 时钟 三只晶振,频率分别为 48 MHz、12.288 MHz、6 MHz
64 MB FLASH MEMORY (IC391)、32 MB FLASH MEMORY (IC902) 64 MB/32 MB 闪存 程序与数据存储
1 MB SRAM (IC1401) 1 MB SRAM 工作缓存
EEPROM (IC351) EEPROM 参数存储
REAL TIME CLOCK (IC381)、BACKUP BATTERY (BT381) 实时时钟、备用电池 备用电池为实时时钟供电
A/D CONVERTER (IC1001) A/D 转换器 模拟量采集
D/A CONVERTER (IC971、IC991、IC1331) D/A 转换器 三处独立器件
AF AMP (IC721、IC992) 音频放大器 音频放大级
AF LPF (IC1002) 音频低通滤波器 音频输出滤波
DC AMP (IC125、IC135、IC151、IC791、IC972) 直流放大器 五处独立器件
ADJUSTABLE STEP-DOWN CONVERTER (IC201、IC221、IC251、IC261) 可调降压变换器 开关电源级
8 V REGULATOR (IC271、IC276)、3.3 V REGULATOR (IC241)、3 V REGULATOR (IC1318) 8 V/3.3 V/3 V 稳压器 线性稳压器
USB CODEC (IC661)、USB HUB (IC621)、USB BRIDGE (IC641) USB 编解码器、USB 集线器、USB 桥接器 USB 音频与控制通路
ANALOG SW (IC691) 模拟开关 模拟信号切换
DATA LINE BUFFER (IC701) 数据线缓冲器 数据总线缓冲
8-BIT SHIFT REGISTER (IC141) 8 位移位寄存器 控制信号扩展
LVDS DRIVER (IC121) LVDS 驱动器 连接显示单元
CLOCK FILTER (FI1221) 时钟滤波器 时钟通路滤波
ELECTRIC DOUBLE-LAYER CAPACITOR (C243) 双电层电容器 断电时保持数据

对应原手册页码:2-1(英文版 p6)
