9-2 方框图（主单元）

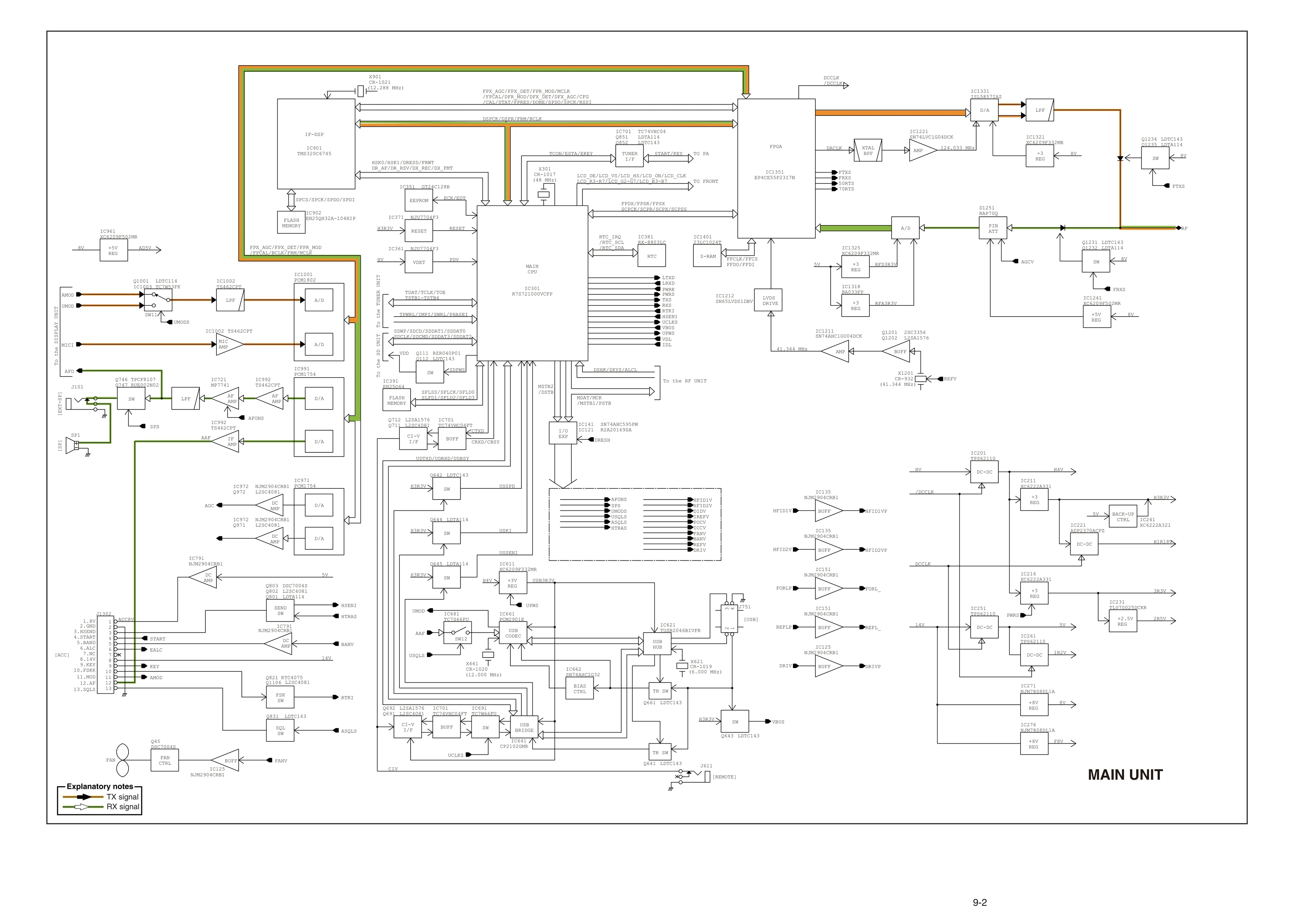

图 9-2 主单元（MAIN UNIT）方框图（英文原图，图内标注保留原文）
本页（英文原版 9-2）图题只标注了 MAIN UNIT，整页是主单元内部方框图，并不包含射频单元。
左侧为三颗数字核心——FPGA（IC1351 EP4CE55F23I7N）、DSP（IC901 TMS320C6745）与主 CPU（IC301 R7S721000VCFP），中间以 A/D（IC1001 PCM1802）、D/A（IC971/IC991 PCM1754）和高速 D/A（IC1331 ISL5857）衔接模拟侧，并通过 DSPCK/DSPR、HSK0/HSK1 等握手线互连。右侧画出 [ACC]、[EXT-SP]、[SP]、[USB]、[REMOTE]、CI-V 接口以及 SD 单元、显示单元的连接，另有 USB CODEC（IC661 PCM2901E）、USB HUB（IC621 TUSB2046B）、USB BRIDGE（IC641 CP2102）三颗 USB 相关器件。右下角为 DC-DC 与 +8V、+5V、+3V、+2.5V、1R2V 稳压器链，整机不上电或某一路电源缺失时，可先在本图确认该路电源供给哪些芯片。
关键标注术语
| 图中标注 | 中文 | 说明 |
|---|---|---|
| MAIN UNIT | 主单元 | 本图主体，不含射频单元 |
| FPGA | FPGA（现场可编程门阵列） | IC1351 EP4CE55F23I7N，数字信号路由与接口 |
| DSP | DSP（数字信号处理器） | IC901 TMS320C6745，调制解调与滤波 |
| MAIN CPU | 主控 CPU | IC301 R7S721000VCFP，整机控制核心 |
| A/D | A/D 转换器 | IC1001 PCM1802，音频/模拟信号数字化 |
| D/A | D/A 转换器 | IC971/IC991 PCM1754 与 IC1331 ISL5857 |
| USB CODEC | USB 音频编解码器 | IC661 PCM2901E，USB 音频收发 |
| USB HUB | USB 集线器 | IC621 TUSB2046B |
| USB BRIDGE | USB 转串口桥 | IC641 CP2102，用于 CI-V/控制 |
| AF AMP | 音频放大器 | 接收音频与发射监听放大 |
| AGC AMP | AGC 放大器 | 自动增益控制放大级 |
| ALC | ALC（自动电平控制） | 发射电平控制环路 |
| CI-V I/F | CI-V 接口 | 与电脑/遥控设备的串行控制接口 |
| [ACC] | 外接设备插座 | 后板 ACC 接口（13 芯） |
| [EXT-SP] | 外部扬声器插座 | 后板外接扬声器 |
| [USB] | USB 插座 | 后板 USB 接口 |
| [REMOTE] | 遥控插座 | 后板遥控接口 |
| SD / DISPLAY | SD 单元 / 显示单元 | 面板 SD 卡与 LCD 组件接口 |
| DC-DC | DC-DC 变换器 | 各数字电源的开关变换电路 |
| FLASH / EEPROM / RTC | 程序存储器 / EEPROM / 实时时钟 | 程序、设置参数与时钟保持 |
对应原手册页码：英文版 p60
