7-3 调谐器单元板布局图（元件面）

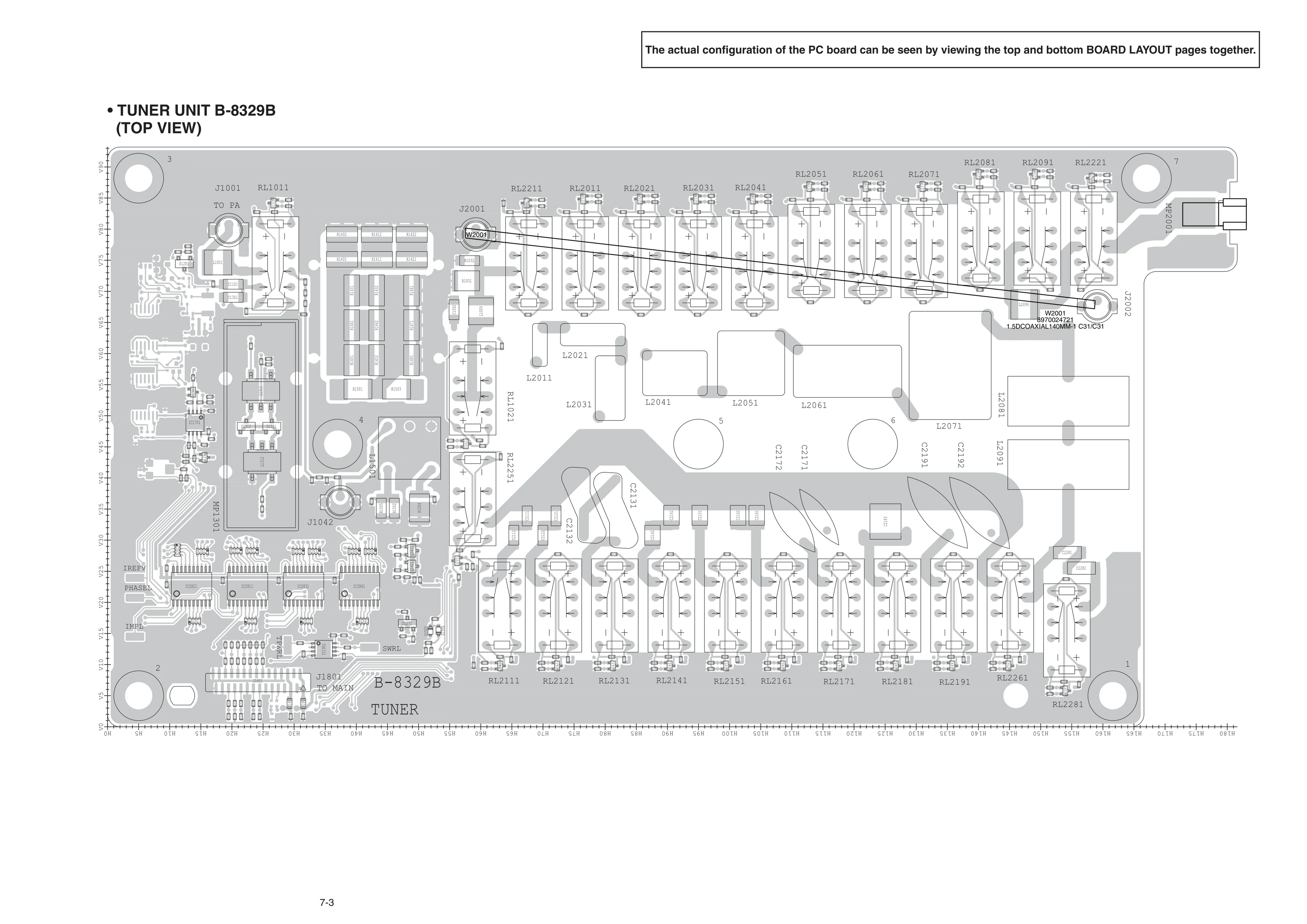

图 7-3 调谐器单元 B-8329B 板布局图（元件面，TOP VIEW）（英文原图，图内标注保留原文）
调谐器单元是发射通路末端的低通滤波器（LPF）与天线调谐切换板：画面上下两排 RL21xx/RL22xx 继电器分别对应各频段的 LPF 单元，中间一排 L20xx 线圈与 C21xx 电容就是各滤波单元的元件，左侧 IC281x~IC284x 是继电器驱动 IC，左下角 J1801（TO MAIN）与左上角 J1001（TO PA）是射频通路进出点。检修时按「频段 → 对应的 LPF 单元 → 该单元的继电器与线圈」顺序查找，再用零件清单的 H/V 坐标回到图上定位。
读图要点
- 坐标：本页 H0~H180、V0~V90，每 5 一格，与第 5 节零件清单的
H/V LOCATION列对应；M.列为T的元件在本页。 - 分区：上部与下部两排继电器是 LPF 切换组，左侧 IC 阵列是驱动级，左上角为
TO PA、左下角为TO MAIN的射频接口，右端是天线侧。 - 焊接面：同板焊接面见 7-4；本页有丝印位号，7-4 只有焊盘，查焊点按坐标对页。
图注与图例
| 图中标注 | 中文 | 说明 |
|---|---|---|
| • TUNER UNIT B-8329B (TOP VIEW) | 调谐器单元 B-8329B（元件面） | 本图标题 |
| TOP VIEW | 元件面视图 | 与 7-2/7-4/7-6/7-8/7-10 的 BOTTOM VIEW 配对使用 |
| TUNER / B-8329B | 单元名与板号丝印 | 板右下角丝印 |
| J1001 / TO PA | 连接器 J1001，通往 PA 单元 | 射频输出接口 |
| J1801 / TO MAIN | 连接器 J1801，通往主单元 | 射频输入接口 |
| J2001、J2002、J1042 | 板上连接器位号 | 天线/射频通路连接 |
| W2001 | 同轴跳线 | 料号 8970024721，1.5DCOAXIAL140MM-1 C31/C31 |
| MP1301 | 混频单元屏蔽罩 | 2355 MIX CASE |
| MP2001 | 天线簧片 | 3015 ANT SPRING |
| RL1011、RL1021 | 继电器 | 输入侧切换用 |
| RL2011~RL2091（上排） | 低通滤波器切换继电器组 | 各频段 LPF 单元切换 |
| RL2111~RL2281（下排） | 低通滤波器切换继电器组 | 第二排，与上排配合覆盖各频段 |
| L2011、L2021、L2031、L2041、L2051、L2061、L2071、L2081、L2091、L2111、L2121、L2131 | LPF 线圈 | 各滤波单元的电感 |
| C2121、C2131、C2141、C2151、C2161、C2172 等 | LPF 电容 | 与线圈组成 LC 滤波单元 |
| C2112 | 电容 | 单元内独立电容 |
| IC2811、IC2821、IC2831、IC2841 | 继电器驱动 IC | 左侧四片驱动级，配 R2811~R2843 排阻 |
| IC1901 | 集成电路 | 检测/控制电路 |
| Q1611、Q1621、D1271、D1505、D1506、D2441 | 分立器件 | 驱动与续流用晶体管/二极管 |
| TPWRL / SWRL | 板上测试点与丝印标注 | TP 前缀为测试点；标注含义原文如此，待核 |
| 1~7 | 定位点编号 | 与图框刻度的对位标记 |
| H0~H180 / V0~V90 | 水平/垂直坐标刻度 | 每 5 一格，对应零件清单 H/V 位置列 |
对应原手册页码：7-3（英文版 p49）
IC-7300 维修手册（中文版）
/
