2-4 衰减器与调谐电路内部视图

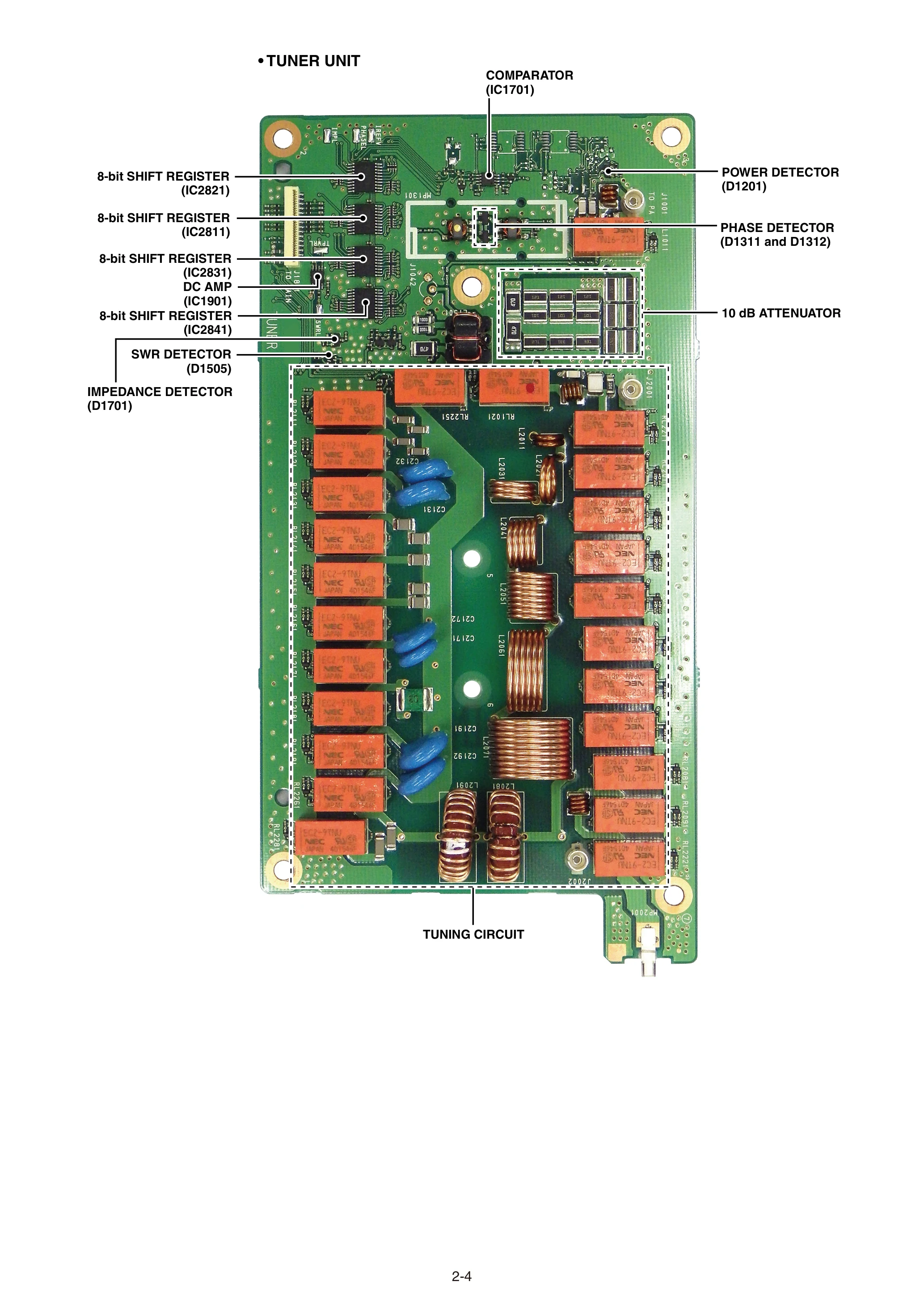

图 2-4 调谐器单元（TUNER UNIT，B-8329B）内部视图（英文原版照片，图内标注保留原文）
本页为调谐器单元内部视图，原图用白色虚线框标出两个功能区：右上为 10 dB 衰减器，下半部为调谐电路（TUNING CIRCUIT）。虚线框以外的上半部集中了检测与控制器件：COMPARATOR（IC1701）、POWER DETECTOR（D1201）、PHASE DETECTOR（D1311、D1312）、SWR DETECTOR（D1505）、IMPEDANCE DETECTOR（D1701），以及 4 只 8 位移位寄存器（IC2811~IC2841）和 DC AMP（IC1901）。调谐电路由多只继电器（位号 RL1011~RL2281 等，器件为 NEC EC2-9TNU）、电容和空心线圈（L2011~L2099 等）组成，通过继电器切换不同的 L/C 组合实现阻抗匹配。图中的白色虚线是原图的功能分区线，不是板上的实际分割。
图注术语
| 图中标注 | 中文 | 说明 |
|---|---|---|
| TUNER UNIT | 调谐器单元 | 单元板号 B-8329B |
| 10 dB ATTENUATOR | 10 dB 衰减器 | 原图右上虚线框内 |
| TUNING CIRCUIT | 调谐电路 | 下半部虚线框内，含继电器、电容、线圈 |
| POWER DETECTOR (D1201) | 功率检测器 | 由二极管 D1201 构成，检测通过功率 |
| SWR DETECTOR (D1505) | SWR 检测器 | 由二极管 D1505 检测驻波比 |
| PHASE DETECTOR (D1311 and D1312) | 相位检测器 | 两只二极管构成的相位检测 |
| IMPEDANCE DETECTOR (D1701) | 阻抗检测器 | 天线阻抗检测 |
| COMPARATOR (IC1701) | 比较器 | 检测信号比较 |
| DC AMP (IC1901) | 直流放大器 | 检测信号放大 |
| 8-bit SHIFT REGISTER (IC2811、IC2821、IC2831、IC2841) | 8 位移位寄存器 | 四只，扩展控制输出 |
| RL1011~RL2281（位号） | 继电器 | 调谐电路的 L/C 切换，器件为 NEC EC2-9TNU |
| L2011~L2099（图中可见 L2041、L2051、L2061） | 空心线圈 | 调谐电路电感 |
对应原手册页码：2-4（英文版 p9）
