7-6 射频单元板布局图（焊接面）

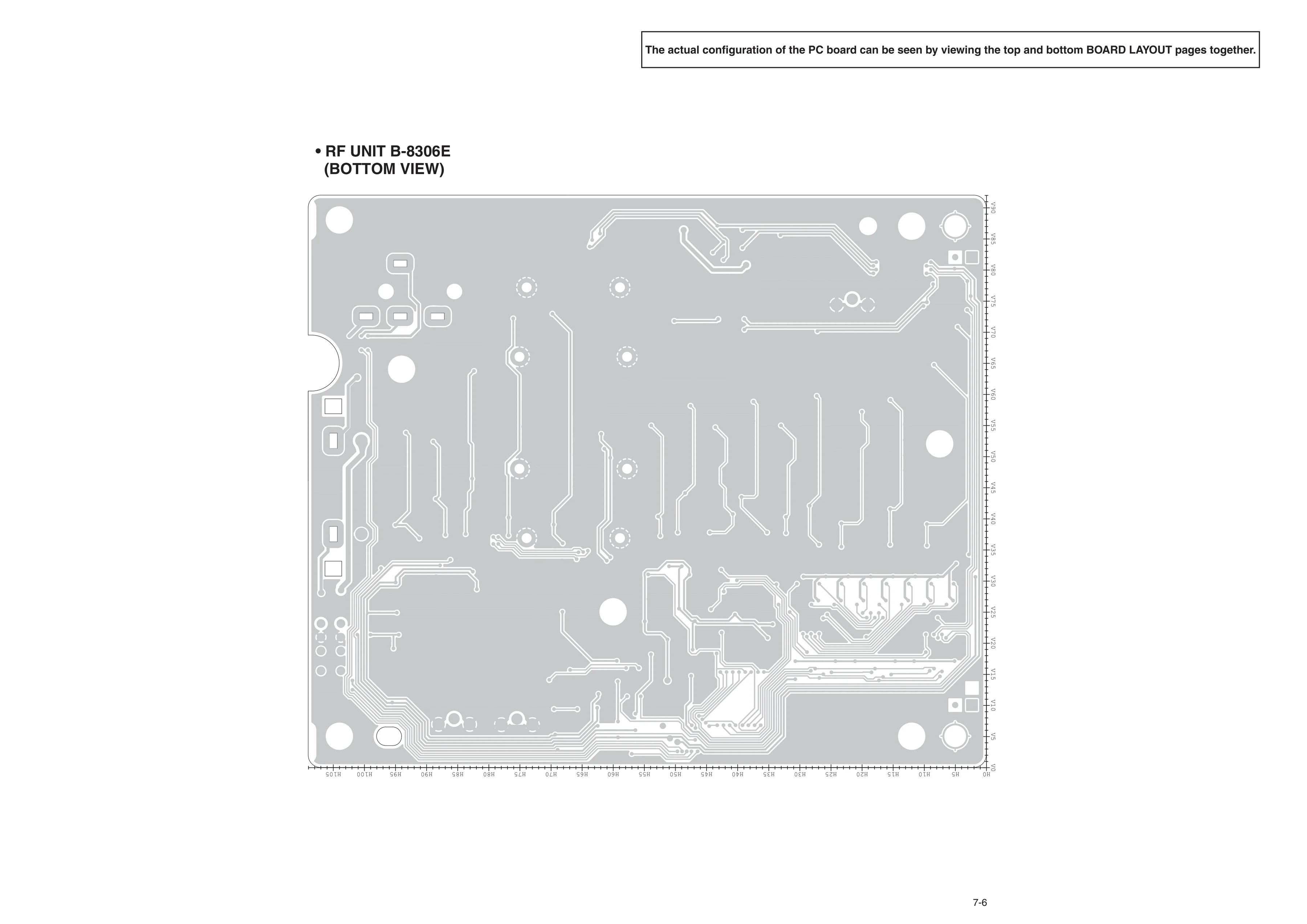

图 7-6 射频单元 B-8306E 板布局图（焊接面，BOTTOM VIEW）（英文原图，图内标注保留原文）
本页是射频单元板的焊接面，只画焊盘、过孔与铜箔走线，不印位号。射频单元是多层板且大面积接地，本页最主要的用途是：核对 BPF 单元的接地焊盘与过孔是否良好、检查屏蔽罩 MP1251 覆盖区的焊点、判断某条走线从哪个焊盘进出。查件顺序仍然是先到 7-5（元件面）按位号/坐标定位，再翻到本页同坐标看焊点；刻度方向与 7-5 相反，以本页图框为准。
读图要点
- 坐标：H0~H105、V0~V90，每 5 一格；范围与 7-5 相同、方向相反（翻面视图）。
- 无位号：焊接面无丝印位号，只有板号与标题；元件位号回 7-5 查。
- 用途：查虚焊与过孔、验证接地铜箔连续性、定位射频走线的焊盘进出点。
图注与图例
| 图中标注 | 中文 | 说明 |
|---|---|---|
| • RF UNIT B-8306E (BOTTOM VIEW) | 射频单元 B-8306E（焊接面） | 本图标题 |
| BOTTOM VIEW | 焊接面视图 | 与对应元件面页配对使用 |
| The actual configuration of the PC board can be seen by viewing the top and bottom BOARD LAYOUT pages together. | 印制板的实际状况需把元件面与焊接面两页合看 | 原图右上角英文注记，译文供参考 |
| （无位号丝印） | — | 焊接面只画焊盘与铜箔，位号回 7-5 查 |
| H0~H105 / V0~V90 | 水平/垂直坐标刻度 | 每 5 一格，对应零件清单 H/V 位置列 |
对应原手册页码：英文版 p52
