8-1 底盘接线图

8-1 底盘接线图

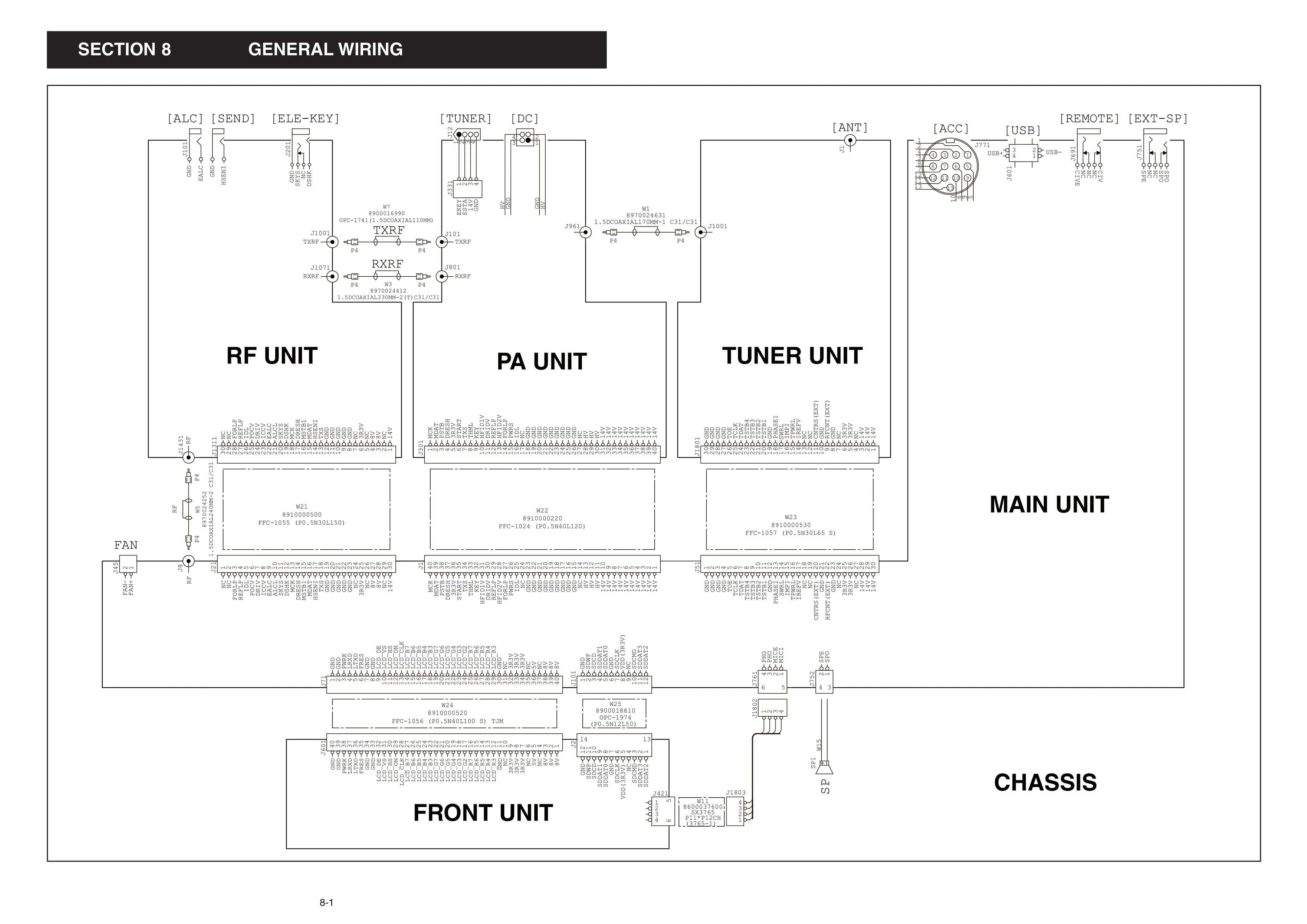

图 8-1 整机通用接线图(GENERAL WIRING):各单元之间与后板接口的接线(英文原图,图内标注保留原文)

本页是第 8 节首图,原页标题为 SECTION 8 GENERAL WIRING,画的是整机各单元之间的接线关系:射频单元、PA 单元、调谐器单元、主单元、前面板单元、机箱六个方框,方框边缘的数字是连接器脚号,方框外的粗线是线束。上沿一排是后板接口([ALC]、[SEND]、[ELE-KEY]、[TUNER]、[DC]、[ANT]、[ACC]、[USB]、[REMOTE]、[EXT-SP]),中部是收发射频同轴跳线(TXRF/RXRF 与 W1),下部是各单元之间的 FFC 排线与机箱内的扬声器、风扇线束。查整机不开机、无发射、无天线输出时,先沿本页确认对应单元与线束是否通路。

读图要点

  • 方框与脚号:方框 = 单元或板,框边数字 = 该连接器的脚号;同一根线两端的脚号与信号名必须一一对应。
  • 线束标注:W 编号 + 订购编号 + 规格(如 W24 8910000520 FFC-1056 (P0.5N40L100 S) TJM);带 ** 的编号在 5-x 零件清单中查料号与版本差异。
  • 接口标注:后板接口用方括号 [ ] 表示;HV 为电源正端标注(DC 输入侧),GND 为地。

图注与图例

图中标注 中文 说明
SECTION 8 / GENERAL WIRING 第 8 节 通用接线图 章节页眉
RF UNIT / PA UNIT / TUNER UNIT / MAIN UNIT / FRONT UNIT / CHASSIS 射频单元 / PA 单元 / 调谐器单元 / 主单元 / 前面板单元 / 机箱 六个单元方框
[ALC] / [SEND] / [ELE-KEY] ALC / 发射控制 / 电子键控 接口 后板接口座
[TUNER] / [DC] / [ANT] 调谐器 / 直流电源 / 天线 接口 后板接口座
[ACC] / [USB] / [REMOTE] / [EXT-SP] 附件 / USB / 遥控 / 外接扬声器 接口 后板接口座(ACC 为 13 脚)
J101 / HALC ALC 接口连接器与信号 脚号:GND、HALC
J201 / SKY、HKEY、D-SKY、D-SEN 电子键控接口与信号 [ELE-KEY] 侧信号名
J331 / KEY、ESTPA、14V、GND 调谐器接口 4 脚 KEY、ESTPA、14V、GND
J961 / J1001 同轴跳线 W1 两端的连接器 图上 W1 一端接 J961、另一端接 J1001
J771 [ACC] 13 脚 ACC 插座 后板附件接口,脚 1~13
J601 [USB] 插座 USB+/USB- 两对信号;注意:本页 FRONT UNIT 方框内另有一个 40 脚的 J601(LCD 排线座),两者编号相同、位置不同,按所在方框区分
J691 [REMOTE] 遥控插座 信号 EVC(图上标 5 个脚位)
J751 [EXT-SP] 外接扬声器插座 信号 SPE
W1 8970024631 同轴跳线 1.5DCOAXIAL170MM-1 C31/C31,两端为 P4 插头,接 J961↔J1001
W7 8900016990 同轴跳线(TXRF) OPC-1741 (1.5DCOAXIAL110MM),接 J1001↔J101
W3 8970024412 同轴跳线(RXRF) 1.5DCOAXIAL330MM-2 (T) C31/C31,接 J1071↔J801
TXRF / RXRF 发射射频 / 接收射频通路 信号名
W21 / W22 / W23 / W24 / W25 FFC 扁平排线 FFC-1055(30P)、FFC-1024(40P)、FFC-1057(30P)、FFC-1056(40P)、OPC-1974(12P)
W11 8600037600 / SX3765 线束 P11*P12CH (3765-1),前面板与主单元之间
J601、J101(FRONT UNIT 内) 前面板侧连接器 40 脚 LCD 信号排线座与 12 脚 SD 信号排线座
SP1 / SP 扬声器 机箱内扬声器及其连线
FAN / J451 风扇及其连接器 机箱风扇供电线
HV / GND 电源正端 / 地 DC 输入侧的电源标注
C31/C31 同轴线两端连接器型号 与 W 编号一起标注的规格串

对应原手册页码:8-1(英文版 p57)
