10-12 PA 单元原理图（PA-2）

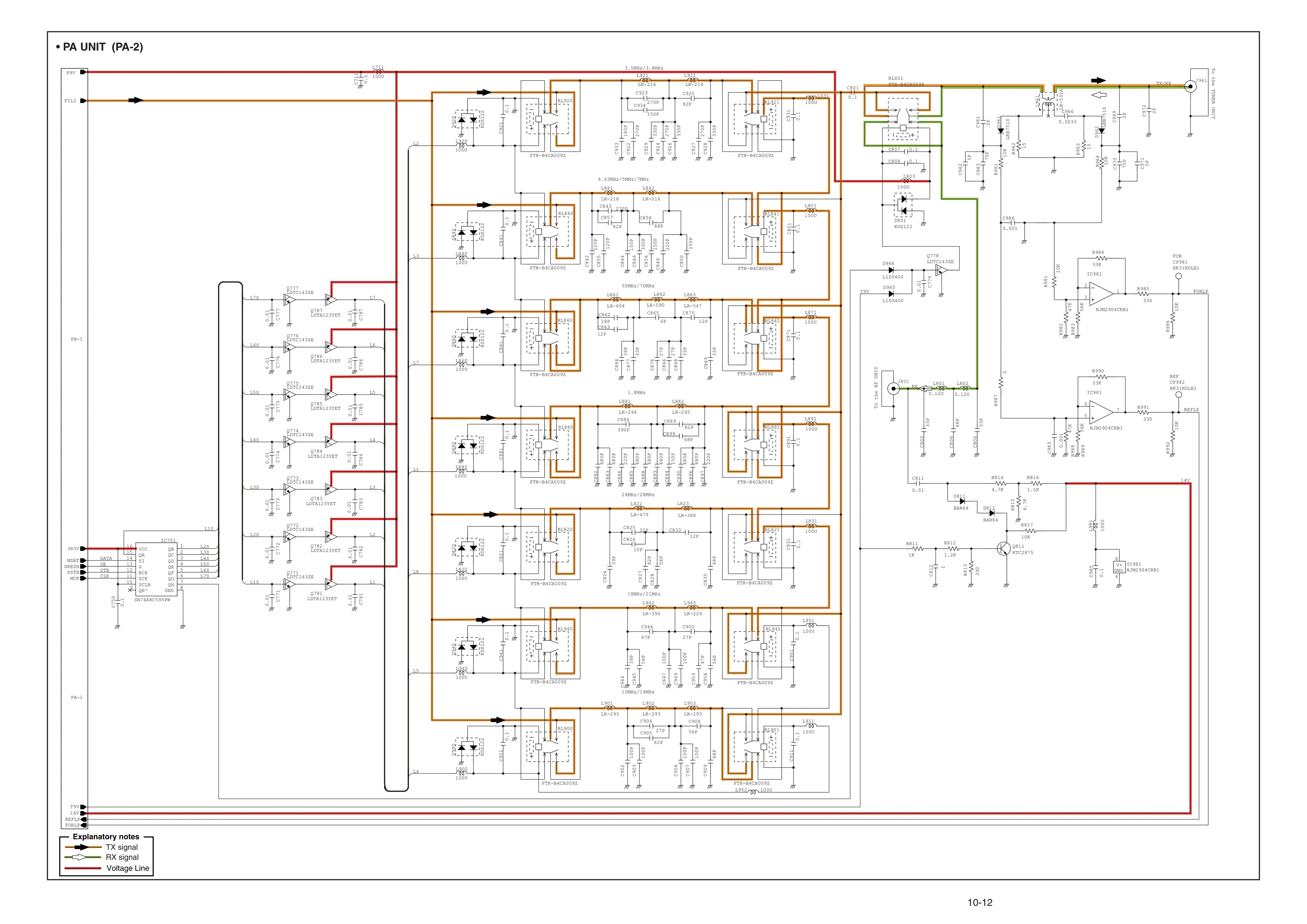

图 10-12 PA 单元原理图（PA-2）（英文原图，位号与网络名保留原文）

本页（英文原版 10-12）图题标注为 • PA UNIT (PA-2)，是 PA 单元的低通滤波器组与功率检测页。

FILI 从 PA-1 进入，经一组按波段划分的 LPF（图上标注 1.8MHz、3.5MHz/3.8MHz、4.63MHz/5MHz/7MHz、10MHz/14MHz、18MHz/21MHz、24MHz/28MHz、50MHz/70MHz）滤除谐波后，由 J961 送往调谐器单元。各 LPF 的选通由 FTR-B4CA009Z 继电器（RL801~RL941）与驱动管 Q771~Q777（LDTC143ZE）、Q781~Q787（LDTA123YET）完成，串行控制来自 IC751（SN74AHC595PW）。右侧为正向/反射功率检测：D961/D962（LRB751S）检波后由 IC981（NJM2904CRB1）放大，产生 FORLP/REFLP 送至 ALC 与功率表电路；J801 标注 To the RF UNIT。

关键标注术语

图中标注	中文	说明
PA UNIT (PA-2)	PA 单元第 2 页	本页图题
FILI	来自 PA-1 的 RF 输入	发射信号入口
LPF	低通滤波器	按波段分段的谐波滤波
1.8MHz / 3.5MHz/3.8MHz / 4.63MHz/5MHz/7MHz	各波段 LPF 标注	分波段低通滤波器组
10MHz/14MHz / 18MHz/21MHz / 24MHz/28MHz	各波段 LPF 标注	分波段低通滤波器组
50MHz/70MHz	50 MHz 段 LPF 标注	50 MHz 发射滤波
FTR-B4CA009Z	信号继电器	RL801~RL941，LPF 选通
SN74AHC595PW	串行 I/O 扩展器	IC751，驱动继电器
LDTC143ZE	带阻三极管	Q771~Q777，继电器驱动
LDTA123YET	带阻三极管	Q781~Q787，继电器驱动
BAR64	PIN 二极管	D811/D812，旁路/切换
KDS122	开关二极管	D801/D820/D840 等
LRB751S	检波二极管	D961/D962，功率检波
NJM2904CRB1	双运放	IC981，正/反射功率放大
FORLP / REFLP	正向/反射功率检测	送 ALC 与功率表
T9V	检测电路偏置	检波/运放供电
REF / STB / CLK / DATA / OE	驱动 IC 控制总线	锁存/串行控制信号
TX/RX	发射/接收通路	T/R 切换标注
To the RF UNIT	至射频单元	J801
To the TUNER UNIT	至调谐器单元	J961

对应原手册页码：英文版 p73
