2-3 PA 单元内部视图

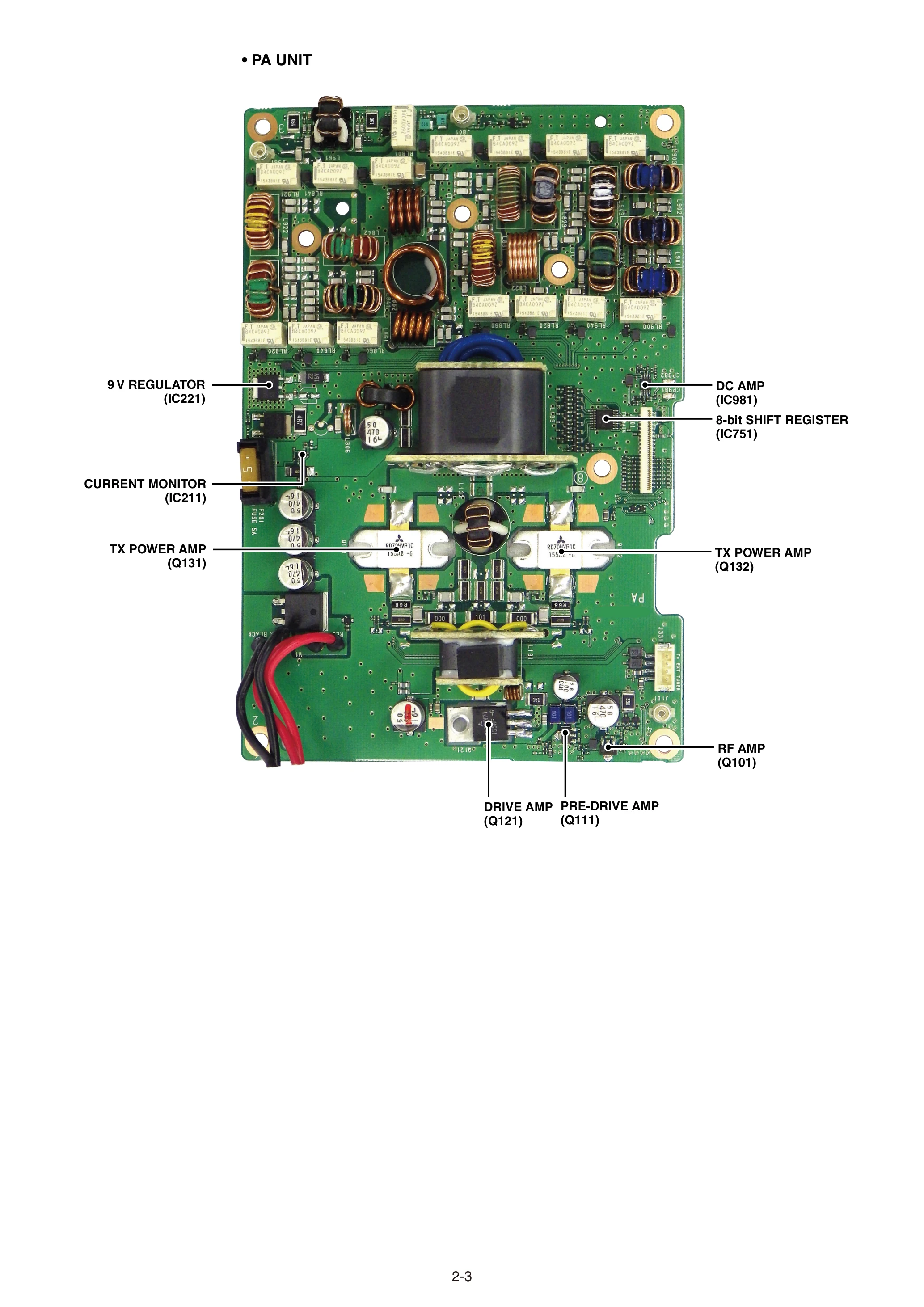

图 2-3 PA 单元（PA UNIT，B-8328B）内部视图（英文原版照片，图内标注保留原文）
PA 单元承担全部发射功率放大：板上方是成排的电感、电容与小功率管，中部大屏蔽罩内为末级放大电路；两只 TX POWER AMP（Q131、Q132）配合驱动放大器（Q121）与预驱动放大器（Q111）逐级放大，左侧的电流监测器（IC211）与 9 V 稳压器（IC221）负责电流监测与偏置供电，板左下角引出红、黑两根粗电源线。更换末级管或偏置元件后，须按第 4 节重新调整静态电流与发射功率。
图注术语
| 图中标注 | 中文 | 说明 |
|---|---|---|
| PA UNIT | PA 单元 | 单元板号 B-8328B |
| TX POWER AMP (Q131、Q132) | 发射功率放大器 | 两只末级功率管 |
| DRIVE AMP (Q121) | 驱动放大器 | 末级前一级放大 |
| PRE-DRIVE AMP (Q111) | 预驱动放大器 | 驱动级之前的前置放大 |
| RF AMP (Q101) | 射频放大器 | 发射通路的射频放大级 |
| CURRENT MONITOR (IC211) | 电流监测器 | 监测发射末级电流 |
| 9 V REGULATOR (IC221) | 9 V 稳压器 | 单元内 9 V 供电 |
| DC AMP (IC981) | 直流放大器 | 直流控制信号放大 |
| 8-bit SHIFT REGISTER (IC751) | 8 位移位寄存器 | 控制信号串并转换 |
对应原手册页码：2-3（英文版 p8）
