7-9 PA 单元板布局图（元件面）

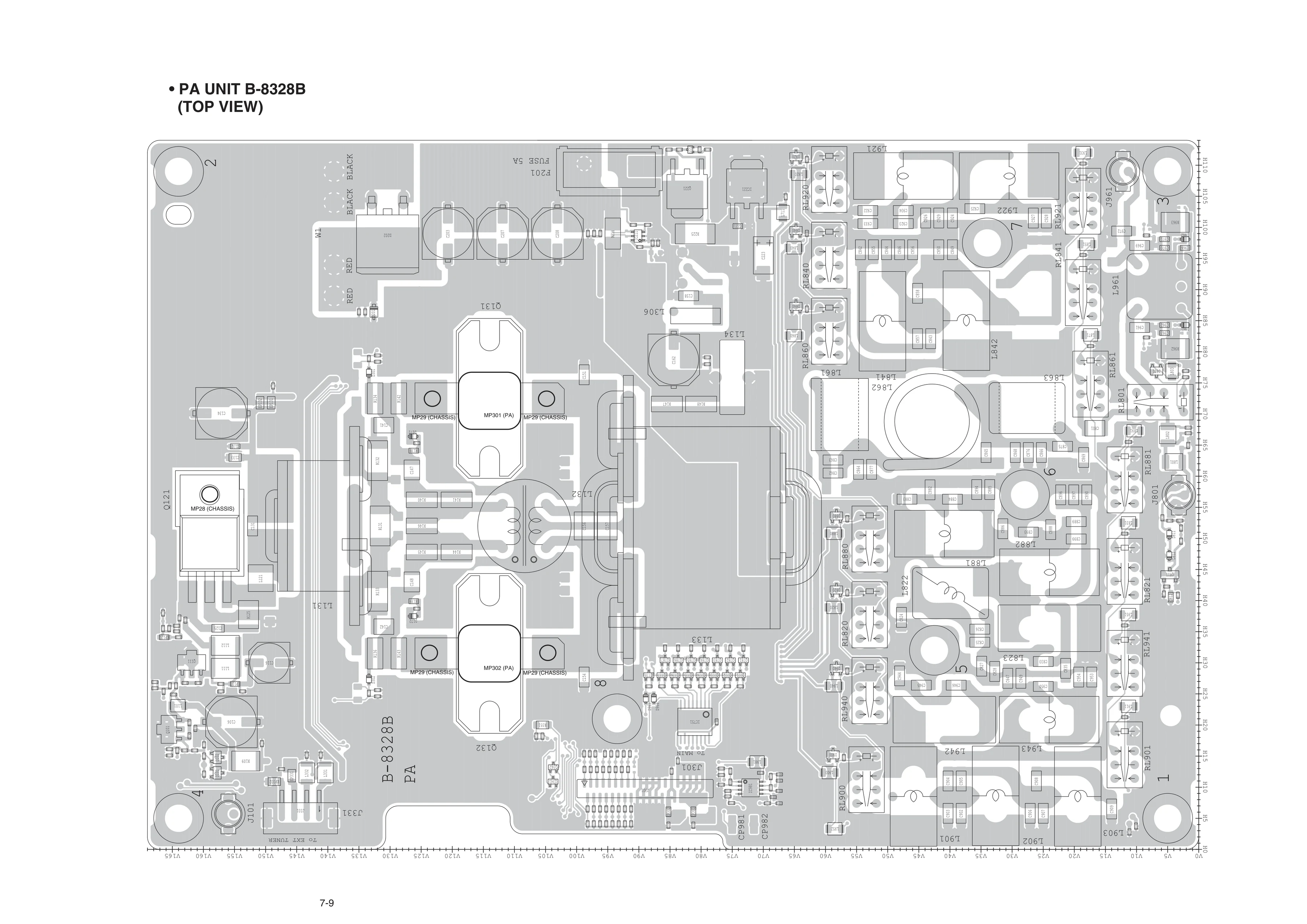

图 7-9 PA 单元 B-8328B 板布局图（元件面，TOP VIEW）（英文原图，图内标注保留原文）
PA 单元是末级功率放大板：中部两片大功率管（MP301、MP302 压板固定）与驱动级晶体管组成推挽放大链，右侧是输出低通滤波与切换继电器（RL801、RL901、RL921、RL941、RL1301）及 L18xx/L19xx 线圈，左上角 F201 是 5 A 保险丝，左侧标注 RED/BLACK 的电源线经 W1 接入。发射功率低、无功率、SWR 保护频繁动作时，先检查本页的末级管、保险丝与输出滤波继电器，再查射频单元的 BPF。
读图要点
- 坐标：本页 H0~H110、V0~V165，每 5 一格。因图幅旋转，位号文字随之旋转 90°，读位号时把页面顺时针转 90° 更直观。
- 分面：
M.列为T的元件在本页；末级管的金属散热面朝机架散热器一侧，测末级管前先断电并放电。 - 安全：
F201为 5 A 保险丝，熔断后必须换同规格，不得短接；PA 单元工作时板面温度高，拆装前冷却。
图注与图例
| 图中标注 | 中文 | 说明 |
|---|---|---|
| • PA UNIT B-8328B (TOP VIEW) | PA 单元 B-8328B（元件面） | 本图标题 |
| TOP VIEW | 元件面视图 | 与 7-2/7-4/7-6/7-8/7-10 的 BOTTOM VIEW 配对使用 |
| B-8328B / PA | 板号与单元名丝印 | 板左下角丝印 |
| F201 / FUSE 5A | 保险丝座（5 A） | 电源保险丝，规格写在丝印上 |
| J331 | 板上连接器 | 控制/电源接口 |
| J1001 / TO KEY CONNECTOR | 连接器 J1001，通往 KEY 连接器 | 与射频单元 [KEY] 侧连接 |
| MP28(CHASSIS) | 机箱固定件 | 板与机架的固定螺钉 |
| MP29(CHASSIS) ×5 | 机箱固定件 | 板上 5 处固定点 |
| MP301(PA) / MP302(PA) | 末级管压板/固定件 | 两只末级功率管的压紧件 |
| Q121、Q131、Q132 | 晶体管 | 驱动级与末级放大 |
| L131 | 线圈 | 驱动级匹配/供电 |
| L1721、L1722、L1861、L1862、L1863、L1901、L1902、L1903 | 线圈/电感 | 偏置与输出滤波回路 |
| RL801、RL901、RL921、RL941、RL1301 | 继电器 | 输出滤波/收发切换 |
| R18xx、R19xx | 电阻 | 功率检流与偏置电阻 |
| D202 | 二极管/功率器件 | 电源侧大体积器件 |
| C203、C207、C208 | 大容量电解电容 | 电源储能与退耦 |
| RED / BLACK / BLACK | 线色标注 | 电源线颜色标记（红/黑/黑） |
| W1 | 线束标注 | PA 单元连线（料号见零件清单） |
| 1~7 | 定位点编号 | 与图框刻度的对位标记 |
| H0~H110 / V0~V165 | 水平/垂直坐标刻度 | 每 5 一格，对应零件清单 H/V 位置列 |
对应原手册页码：7-9（英文版 p55）
