10-8 射频单元原理图（RF UNIT）

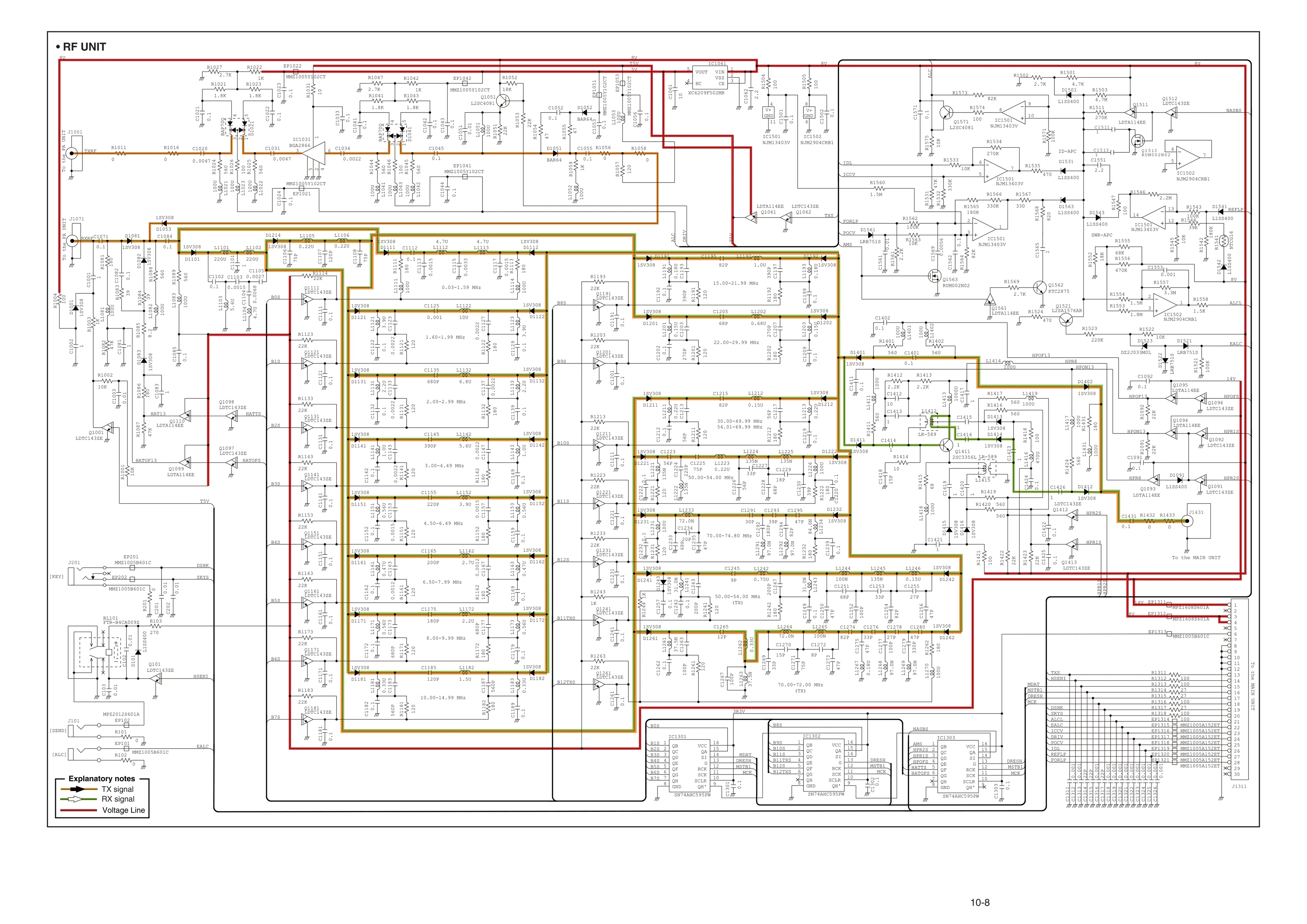

图 10-8 射频单元原理图（英文原图，位号与网络名保留原文）
本页（英文原版 10-8）图题标注为 • RF UNIT，是射频单元的整页原理图，不是主单元 MAIN-6 的续页。
射频单元位于主单元与 PA 单元之间：本页画出 RX 前端的 PIN 二极管衰减器（BAP70Q、BAR64）、RF 放大器 IC1031（BGA2866）、按波段分段的 BPF/HPF/LPF 滤波器组（B0~B12 与 50 MHz 的 B11TX/B12TX 段）及其 PIN 二极管、继电器（FTR-B4CA009Z）切换，以及 TX 侧的滤波与放大支路。滤波器与衰减器的切换由 IC1301~IC1303（SN74AHC595PW）串行扩展驱动，ALC 与 APC 检测回路由 IC1501（NJM13403V）、IC1502（NJM2904CRB1）构成，相关网络名为 ALC、ALCL、EALC、ID-APC、SWR-APC、RXRF、TXRF、POCV、DRIV。页边连接器标注：J1001、J1071 为 To the PA UNIT，J1311、J1431 为 To the MAIN UNIT，另有 [SEND]、[ALC]、[KEY] 三个后板控制插座的接口电路。
关键标注术语
| 图中标注 | 中文 | 说明 |
|---|---|---|
| RF UNIT | 射频单元 | 本页图题 |
| BGA2866 | RF 放大器 | IC1031，接收前端放大 |
| BAP70Q / BAR64 | PIN 二极管 | 电调衰减与 T/R 切换 |
| ATT | 衰减器 | 接收衰减（P.AMP/ATT） |
| BPF / HPF / LPF | 带通/高通/低通滤波器 | 按波段分段的滤波网络 |
| B0S~B12S | 波段选择信号 | 各波段滤波器切换控制 |
| B11TXS / B12TXS | 50 MHz 段 TX 选择 | 50 MHz 发射滤波切换 |
| FTR-B4CA009Z | 信号继电器 | 滤波器与通路切换 |
| SN74AHC595PW | 串行 I/O 扩展器 | IC1301~IC1303，驱动继电器 |
| NJM13403V | 四运放 | IC1501，ALC/APC 检测放大 |
| NJM2904CRB1 | 双运放 | IC1502，检测/缓冲 |
| ALC / ALCL / EALC | ALC 控制线 | 发射电平控制 |
| ID-APC / SWR-APC | APC 检测 | 末级电流/驻波相关的功率控制 |
| RXRF / TXRF | RX/TX 射频通路 | 接收与发射的 RF 信号 |
| POCV / DRIV | 功率控制/驱动电压 | 控制发射增益与功率 |
| MUTE | 静音 | TX/RX 切换时静音控制 |
| [SEND] / [ALC] / [KEY] | 后板控制插座 | 外部功放控制接口 |
| To the PA UNIT | 至 PA 单元 | J1001、J1071 |
| To the MAIN UNIT | 至主单元 | J1311、J1431 |
| KTC2875 / RUM002N02 | 三极管/MOSFET | 开关与驱动 |
对应原手册页码：英文版 p69
