10-11 PA 单元原理图（PA-1）

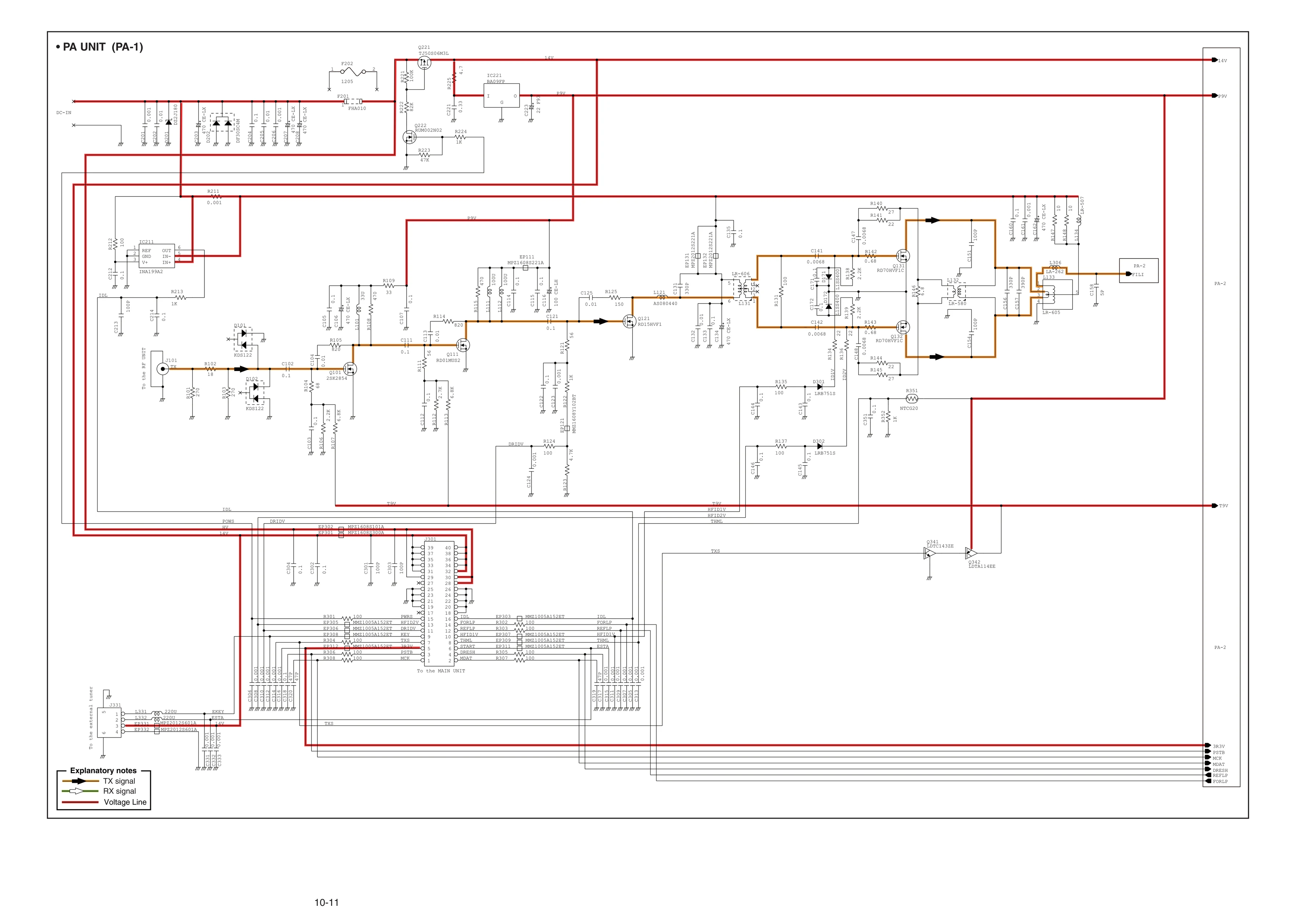

图 10-11 PA 单元原理图（PA-1）（英文原图，位号与网络名保留原文）
本页（英文原版 10-11）图题标注为 • PA UNIT (PA-1)，覆盖 PA 单元的供电与发射放大链，不是调谐器单元。
电源侧 DC-IN 经保险丝 F201（FHA010）、F202 与反接保护二极管 D101/D102（KDS122）、Q221（TJ50S06M3L）后分配 14V，IC221（BA09FP）产生 9V 供偏置与驱动级。RF 通路由 Q101（2SK2854）→ 驱动级 Q111（RD01MUS2）→ 预驱动 Q121（RD15HVF1）→ 末级 Q131/Q132（RD70HVF1C×2 推挽）组成，输出经 L131~L133 变压器/耦合器送往 PA-2 的低通滤波器组。偏置由 Q222（RUM002N02）等开关控制，IC211（INA199A2）检测末级电流并给出 IDL/ID1V/ID2V，R351（NTCG20）为 HEAT SENS 热敏电阻。页边标注：J101 为 To the RF UNIT，J301 为 To the MAIN UNIT，J331 为 To the external tuner。
关键标注术语
| 图中标注 | 中文 | 说明 |
|---|---|---|
| PA UNIT (PA-1) | PA 单元第 1 页 | 本页图题 |
| DC-IN | 直流输入 | 13.8V 主电源入口 |
| FHA010 / 1205 | 保险丝 | F201、F202 |
| KDS122 | 保护二极管 | D101/D102，反接保护 |
| TJ50S06M3L | P 沟道 MOSFET | Q221，电源开关 |
| RUM002N02 | MOSFET | Q222/Q101，偏置开关与放大 |
| BA09FP | 9V 稳压器 | IC221，供偏置与驱动级 |
| INA199A2 | 电流检测放大器 | IC211，检测末级电流 |
| IDL / ID1V / ID2V | 静态/末级电流检测 | 送主单元的电流指示信号 |
| 2SK2854 | 高频 MOSFET | Q101，前级放大 |
| RD01MUS2 | 驱动模块 | Q111，驱动级 |
| RD15HVF1 | 预驱动模块 | Q121 |
| RD70HVF1C | 末级功放模块 | Q131/Q132，推挽输出 |
| L131~L133 | 变压器/耦合线圈 | LR-605、LR-580、LR-606 |
| NTCG20 | 热敏电阻 | R351，HEAT SENS 温度检测 |
| FORLP / REFLP | 正向/反射功率检测线 | 与 PA-2 检测电路相连 |
| HFID1V / HFID2V | 波段识别电压 | 滤波器波段切换依据 |
| P9V / T9V / 14V | 偏置与电源网络 | 驱动级/末级供电 |
| To the RF UNIT | 至射频单元 | J101 |
| To the external tuner | 至外部调谐器 | J331 |
对应原手册页码：10-11（英文版 p72）
