6-5 分解图（2）前面板

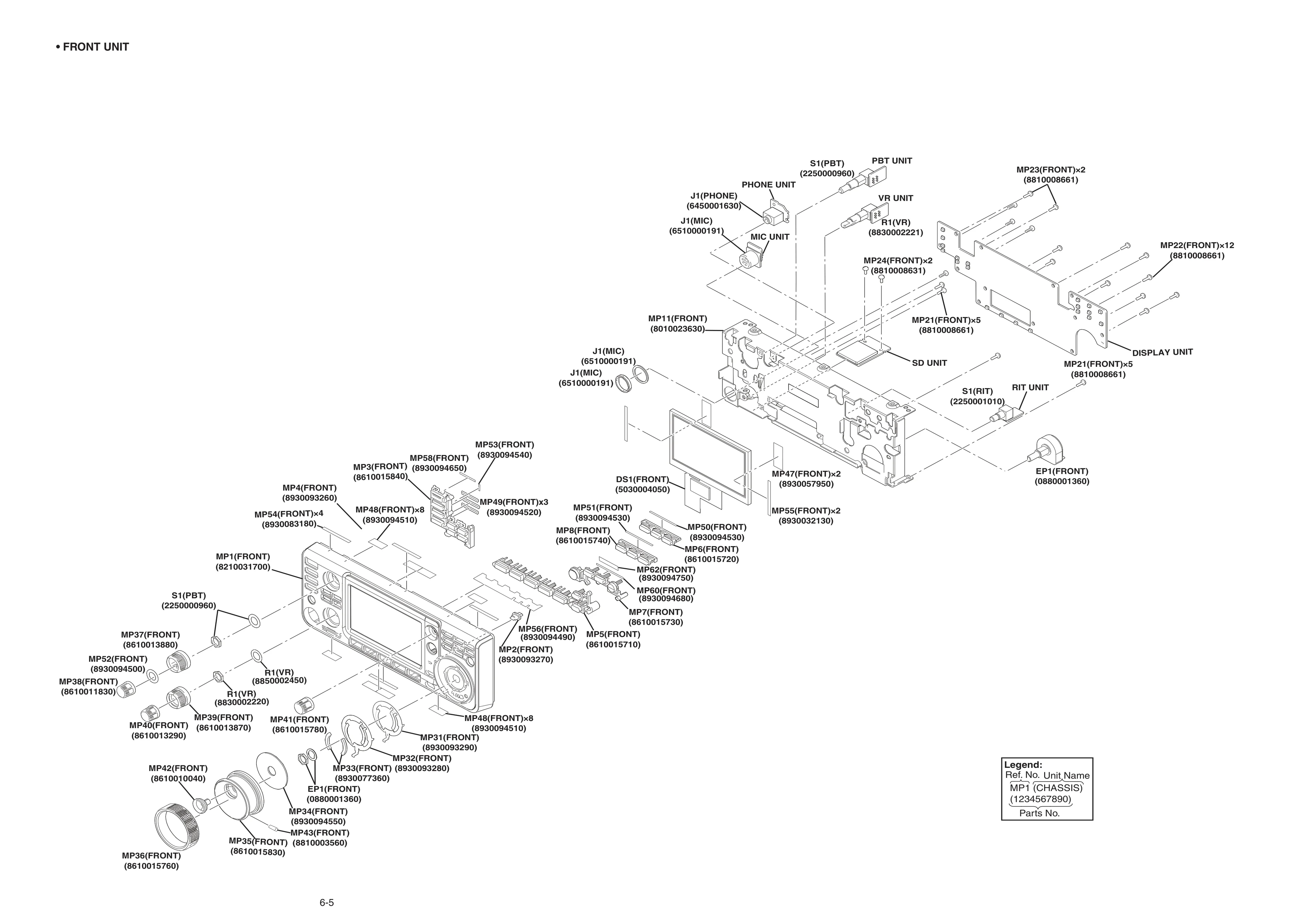

图 6-5 前面板单元分解图：面板件、主旋钮、按键板与插装小单元（英文原图，图内标注保留原文）
本图把前面板单元（FRONT UNIT）整体拆开：左下是面板与主旋钮（MAIN DIAL）一侧的旋钮、按键和插座件，右上是显示单元及其上插装的 PBT、SD、VR、RIT、MIC、PHONE 六块小单元板。拆装顺序建议按图从外向内：先取旋钮（MP40~MP42）、面板压件与按键（MP56）等外露件，再分离显示单元，最后取下插在显示单元上的小板。MP48(FRONT)×8、MP22(FRONT)×12、MP21(FRONT)×5 等成组螺钉应对角均匀松开，避免面板变形或 LCD 受力。
图注与图例
| 图中标注 | 中文 | 说明 |
|---|---|---|
| • FRONT UNIT | 前面板单元 | 页眉，本图的图组标题 |
| MP11(FRONT) | 副机架 | 3765 SUB CHASSIS，前面板骨架 |
| MP40 / MP41 / MP42(FRONT) | 旋钮 | KNOB N-361 / N-433 / N-239 FINGER REST |
| MP43(FRONT) | M4×6 不锈钢螺钉 | M4 X 6 SUS |
| MP47 / MP53 / MP60(FRONT) | 双面胶带 | DOUBLE SIDE TAPE (AH)、(CA)、(CC) |
| MP48(FRONT) | 海绵件 | SPONGE (NZ)，×8 |
| MP49 / MP58(FRONT) | 海绵件 | SPONGE (OA) / SPONGE (OB) |
| MP50 / MP51(FRONT) | 海蒙片（绝缘/遮光片） | HIMELON SHEET (DM) |
| MP52(FRONT) | VR 垫片 | 3765 VR SHEET |
| MP54 / MP55(FRONT) | 海绵件 / 导热片 | SPONGE (LG) / THERMAL SHEET AQ |
| MP56(FRONT) | 按键海绵 | 3765 KEY SPONGE |
| DS1(FRONT) | LCD 显示模块 | RFE430H-AZH-DNS-000，对应 6-2 的 DS1 |
| R1(VR) | 电位器 | 两个料号 8830002221 / 8830002220，分别对应不同旋钮 |
| S1(PBT) / S1(RIT) | 按键开关 | 2250000960 / 2250001010 |
| J1(MIC) / J1(PHONE) | 话筒插座 / 耳机插座 | FM214-8SS (P)-1 / HSJ1406-01-050 |
| EP1(FRONT) | 传感器件 | EX-2500 SENSOR，×2（触摸/传感用） |
| DISPLAY UNIT | 显示单元 | 右上整体件，其板上元件见 7-1、7-2 |
| PBT / SD / VR / RIT / MIC / PHONE UNIT | 各小单元 | 插装于显示单元上的小板 |
| MP21 / MP22 / MP23 / MP24(FRONT) | 盘头螺钉 M3×8 | PHBT M3 X 8，面板固定用（×5 / ×12 / ×2 / ×2） |
| Legend: Ref. No. / Unit Name / Parts No. | 图例：参考编号 / 单元名 / 部件编号 | 与 6-4 同一图例；示例料号 1234567890 为占位 |
拆装提示
- 前面板上的小单元板（PBT、SD、VR、RIT、MIC、PHONE）由各自的 FFC 线束连到显示单元，拆板前先松开线束，不要硬拽；线束对应关系见 8-2。
- 双面胶带件（MP47、MP53、MP60）属一次性粘接件，重装时须换新，否则屏蔽片、镜片会翘起。
- 旋钮为压配，拔取时用塑料撬片沿轴向用力，不要左右摇摆，避免损坏编码器/电位器轴。
对应原手册页码：6-5（英文版 p45）
