10-9 调谐器单元原理图（TUNER-1）

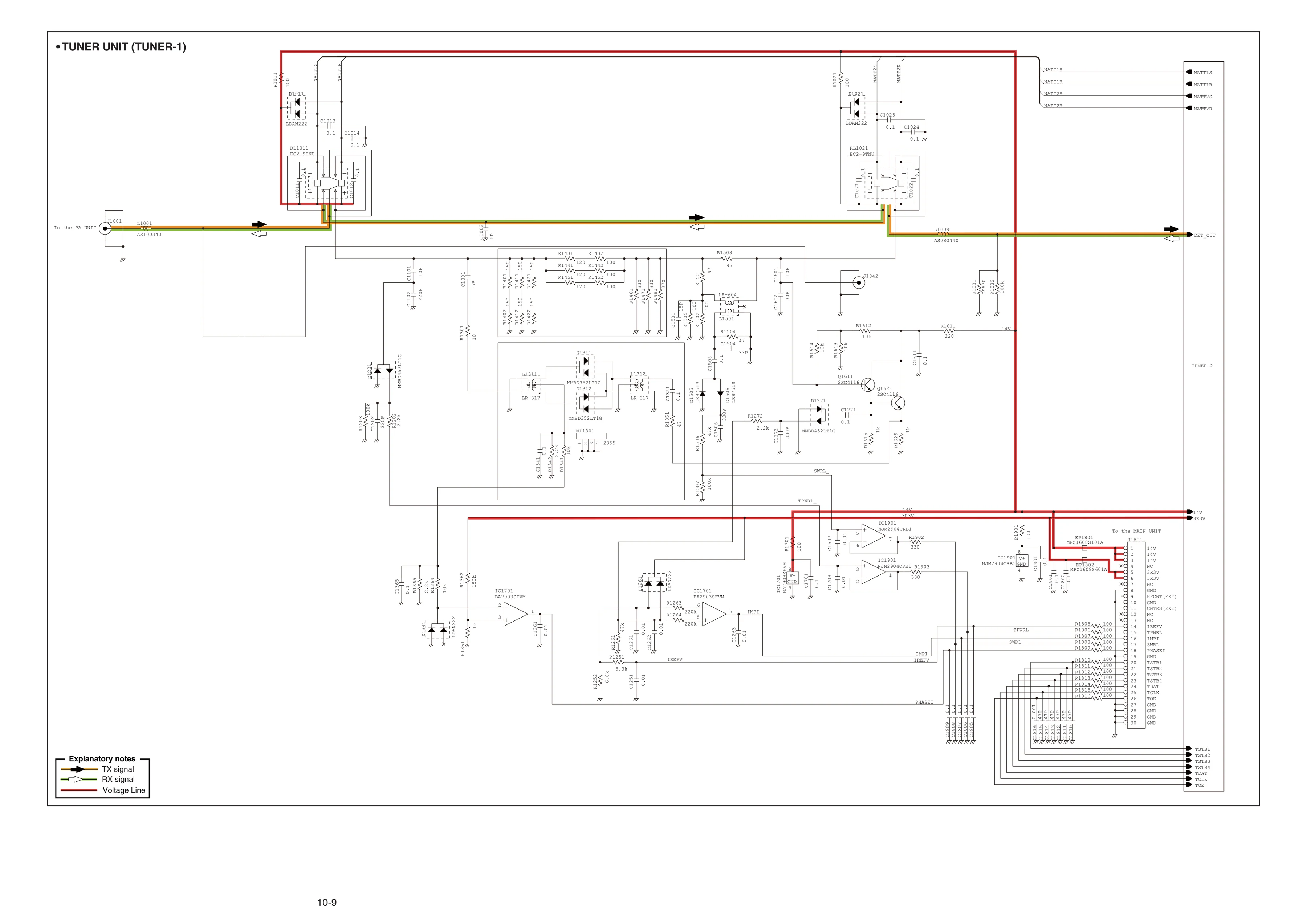

图 10-9 调谐器单元原理图（TUNER-1）（英文原图，位号与网络名保留原文）
本页（英文原版 10-9）图题标注为 • TUNER UNIT (TUNER-1)，是天线调谐器单元的第 1 页，不是射频单元。
页面标出与外部单元的连接：J1001 为 To the PA UNIT，J1801 为 To the MAIN UNIT；来自 PA 单元的 RF 经继电器 RL1011/RL1021（EC2-9TNU）与 L1311/L1312（LR-317）等线圈进入检测与匹配网络。本页重点是检测与闭环电路——LDAN222 PIN 二极管、D1505/D1506 检波二极管与 IC1701（BA2903SFVM 比较器）、IC1901（NJM2904CRB1 运放）组成 DET_OUT、IMPI（阻抗检测）、PHASEI（相位检测）、SWRL/TPWRL（驻波与功率检测）等输出，送主单元计算调谐量。NATT1S/NATT1R、NATT2S/NATT2R 为衰减/旁路继电器驱动线，TCLK/TDAT/TOE/TSTB1~TSTB4 为串行控制总线，CNTRS(EXT)/RFCNT(EXT) 为外部控制接口。
关键标注术语
| 图中标注 | 中文 | 说明 |
|---|---|---|
| TUNER UNIT (TUNER-1) | 调谐器单元第 1 页 | 本页图题 |
| EC2-9TNU | 信号继电器 | RL1011/RL1021，通路切换 |
| LDAN222 | PIN 二极管 | 旁路与匹配段切换 |
| LR-317 | 线圈/电感 | L1311、L1312 |
| IC1701 / BA2903SFVM | 比较器 | 相位/电平比较 |
| IC1901 / NJM2904CRB1 | 双运放 | 检测信号放大 |
| DET_OUT | 检测输出 | 送主单元的检测电压 |
| IMPI | 阻抗检测 | 调谐器输入阻抗检测输出 |
| PHASEI | 相位检测 | 阻抗相位检测输出 |
| SWRL / SWRL_ | 驻波检测 | 反射功率相关检测线 |
| TPWRL | 功率检测 | 正向功率检测线 |
| D1505 / D1506 | 检波二极管 | 功率/驻波检波 |
| NATT1S / NATT1R / NATT2S / NATT2R | 衰减继电器控制 | ATTN 的置位/复位线 |
| TCLK / TDAT / TOE | 调谐器控制总线 | 时钟/数据/输出使能 |
| TSTB1~TSTB4 | 选通信号 | 分路选通调谐器各芯片 |
| CNTRS(EXT) / RFCNT(EXT) | 外部控制/射频计数接口 | 外部调谐器控制 |
| To the PA UNIT | 至 PA 单元 | J1001 |
| To the MAIN UNIT | 至主单元 | J1801 |
| 3R3V / 14V | 电源网络 | 逻辑与继电器供电 |
对应原手册页码：10-9（英文版 p70）
