10-4 主单元原理图（MAIN-3）

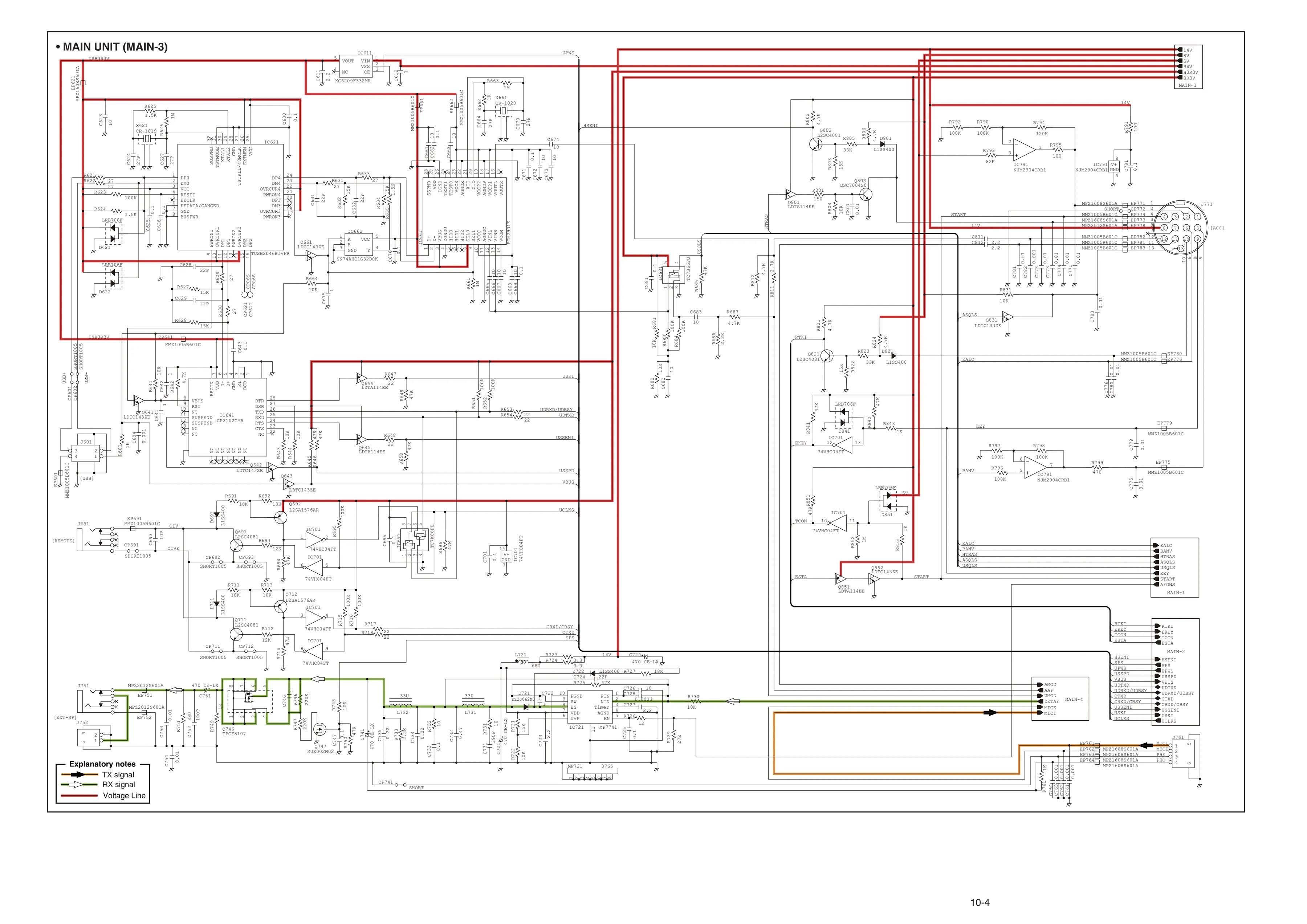

图 10-4 主单元原理图（MAIN-3）（英文原图，位号与网络名保留原文）

本页（英文原版 10-4）图题标注为 • MAIN UNIT (MAIN-3)，集中音频、USB 与后板接口电路。

USB 部分由 USB CODEC IC661（PCM2901E）、USB HUB IC621（TUSB2046B）与 USB 转串口桥 IC641（CP2102GMR）组成，[USB] 插座为 J601。音频部分以 IC721（MP7741）功放、NJM2904 运放与 TC7S66/TC7W66 模拟开关构成接收音频、发射监听与话筒放大通路，MICI/MICE、AFO/AF、PHO/PHE 等信号在此汇接。后板 [ACC]（J771）、[EXT-SP]（J752）、[REMOTE]（J691）等插座的接口与保护电路也画在本页，ALC/EALC、ASQLS/USQLS、SPS、BANV 等控制线来自主控。

关键标注术语

图中标注	中文	说明
MAIN UNIT (MAIN-3)	主单元第 3 页	本页图题
PCM2901E	USB 音频编解码器	IC661，USB 音频收发
TUSB2046B	USB 集线器	IC621，扩展多路 USB
CP2102GMR	USB 转串口桥	IC641，用于控制/CI-V
MP7741	音频功率放大器	IC721，推动扬声器
NJM2904CRB1	双运放	音频前置/缓冲
TC7S66FU / TC7W66FU	模拟开关	音频通路切换
74VHC04FT	六反相器	逻辑反相/驱动
[USB]	USB 插座	J601
[ACC]	外接设备插座	J771，13 芯后板接口
[EXT-SP]	外部扬声器插座	J752
[REMOTE]	遥控插座	J691
USB+ / USB-	USB 数据线	差分数据对
D+ / D-	USB 差分数据	编解码器/桥接器侧
VBUS	USB 电源	来自主机的 5V 检测/供电
MICI / MICE	话筒输入（内/外）	话筒信号线
AFO / AF	音频输出/音频	送往扬声器与后板
PHO / PHE	耳机输出（原文缩写）	耳机插座信号
EALC / ALC	ALC 控制电压	发射电平控制
ASQLS / USQLS	静噪控制信号	主/副静噪线

对应原手册页码：英文版 p65
