6-6 分解图(3)机箱

6-6 分解图(3)机箱

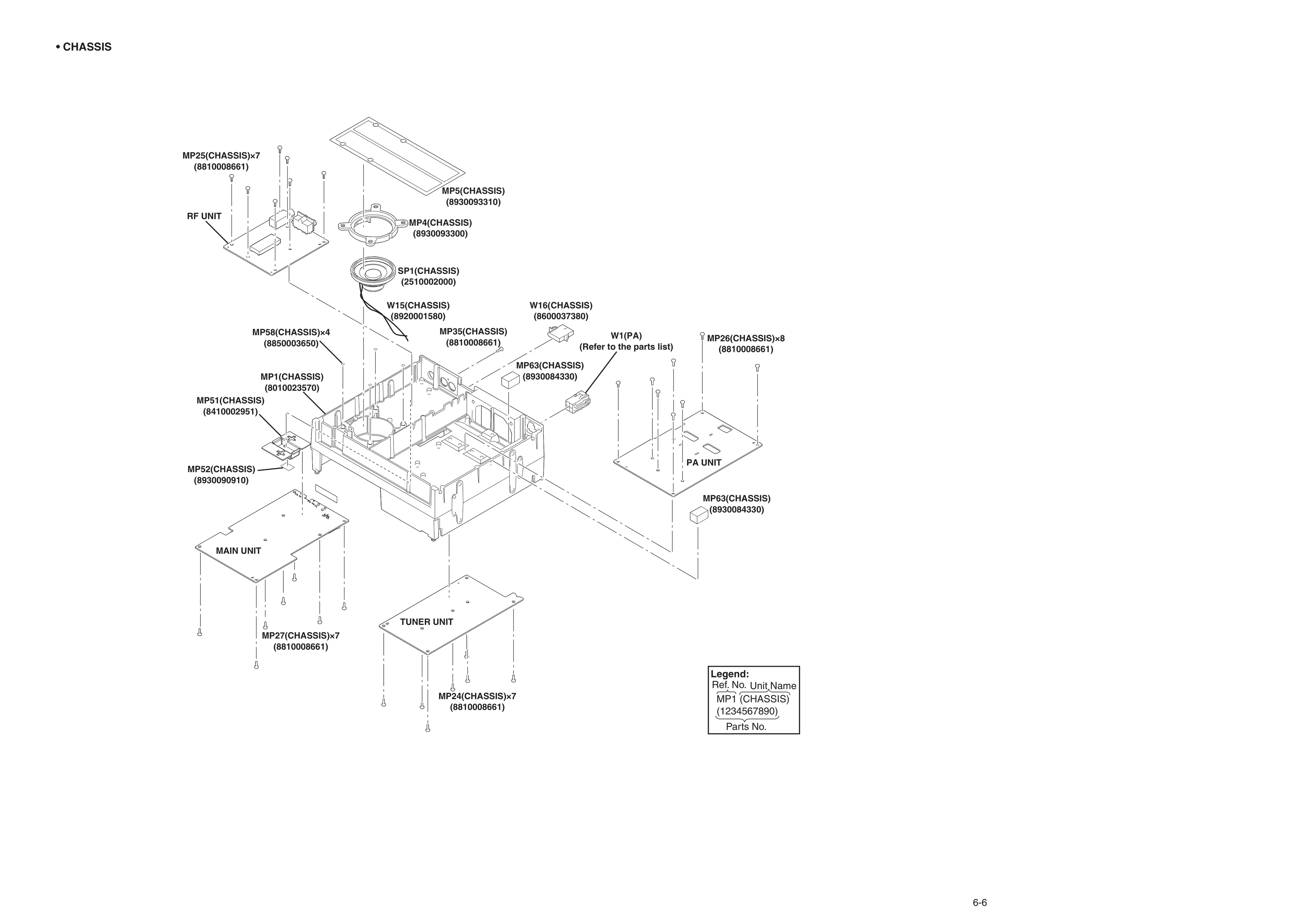

图 6-6 机箱分解图(2):各单元板在机架上的安装位置与固定螺钉(英文原图,图内标注保留原文)

本图从机架一侧看四块单元板——RF UNIT、PA UNIT、MAIN UNIT、TUNER UNIT——的安装位置与固定螺钉,画面上方是上盖、扬声器 SP1 及其橡胶垫与网罩,右侧是 PA 单元的固定与 W1 连线,左上是机架上的 RF 单元与散热件。拆板时按各板成组螺钉(MP24 ×7、MP25 ×7、MP26 ×8、MP27 ×7)分批对角松开;单元板与机架之间夹有导热片与屏蔽海绵,重装时须复位,不能压在元件上。

图注与图例

图中标注 中文 说明
• CHASSIS 机箱(内部) 页眉,本图的图组标题
RF UNIT 射频单元 左上,板布局见 7-5、7-6
PA UNIT PA 单元 右侧,板布局见 7-9、7-10
MAIN UNIT 主单元 左下,板布局见 7-7、7-8
TUNER UNIT 调谐器单元 中下,板布局见 7-3、7-4
SP1(CHASSIS) 扬声器 057D0805,装在网罩下方
MP4 / MP5(CHASSIS) 扬声器橡胶垫 / 网罩 3765 SP RUBBER (TOP) / 3765 NET,扬声器压装件
W15(CHASSIS) 线束 CAB-1186 / CAB-1205,随版本不同(见 6-1 清单版本列)
W16(CHASSIS) 线束 SX3183 J1101*P1102CH
W1(PA) PA 单元连线 图注为 Refer to the parts list(料号见零件清单)
MP24 / MP25 / MP27(CHASSIS) 盘头螺钉 M3×8 PHBT M3 X 8 NI-ZC3,各 ×7
MP26(CHASSIS) 盘头螺钉 M3×8 PHBT M3 X 8 NI-ZC3,×8
MP35 / MP63(CHASSIS) 盘头螺钉 / 导热片 8810008661 / THERMAL SHEET (CA),MP63 ×3
MP51(CHASSIS) 主散热器 3765 MAIN HEATSINK-1,主单元与 PA 单元之间
MP52(CHASSIS) 导热片 THERMAL SHEET (CL) TC-200CAS (26X37)
MP58(CHASSIS) 平垫圈 PLAIN WASHER (BA),×4
Legend: Ref. No. / Unit Name / Parts No. 图例:参考编号 / 单元名 / 部件编号 与 6-4 同一图例

装配提示

  • 本图螺钉均按 参考编号 + 数量 标注(如 MP26(CHASSIS)×8),实际用量以本图标注为准;同一编号在 6-1 清单中是整机总量,两者不要混用。
  • 导热片与散热件(图中有 MP51 主散热器、MP52/MP63 导热片,另见 6-4 的 MP60/MP61 导热片)贴在功率器件与散热器、机架之间,拆下后必须换新并擦净接触面,否则发射时容易过热保护。
  • 扬声器 SP1 与风扇线束走机架边缘,重装时先理线再压上盖,避免线束被上盖剪切。

对应原手册页码:英文版 p46
