2-2 射频单元内部视图

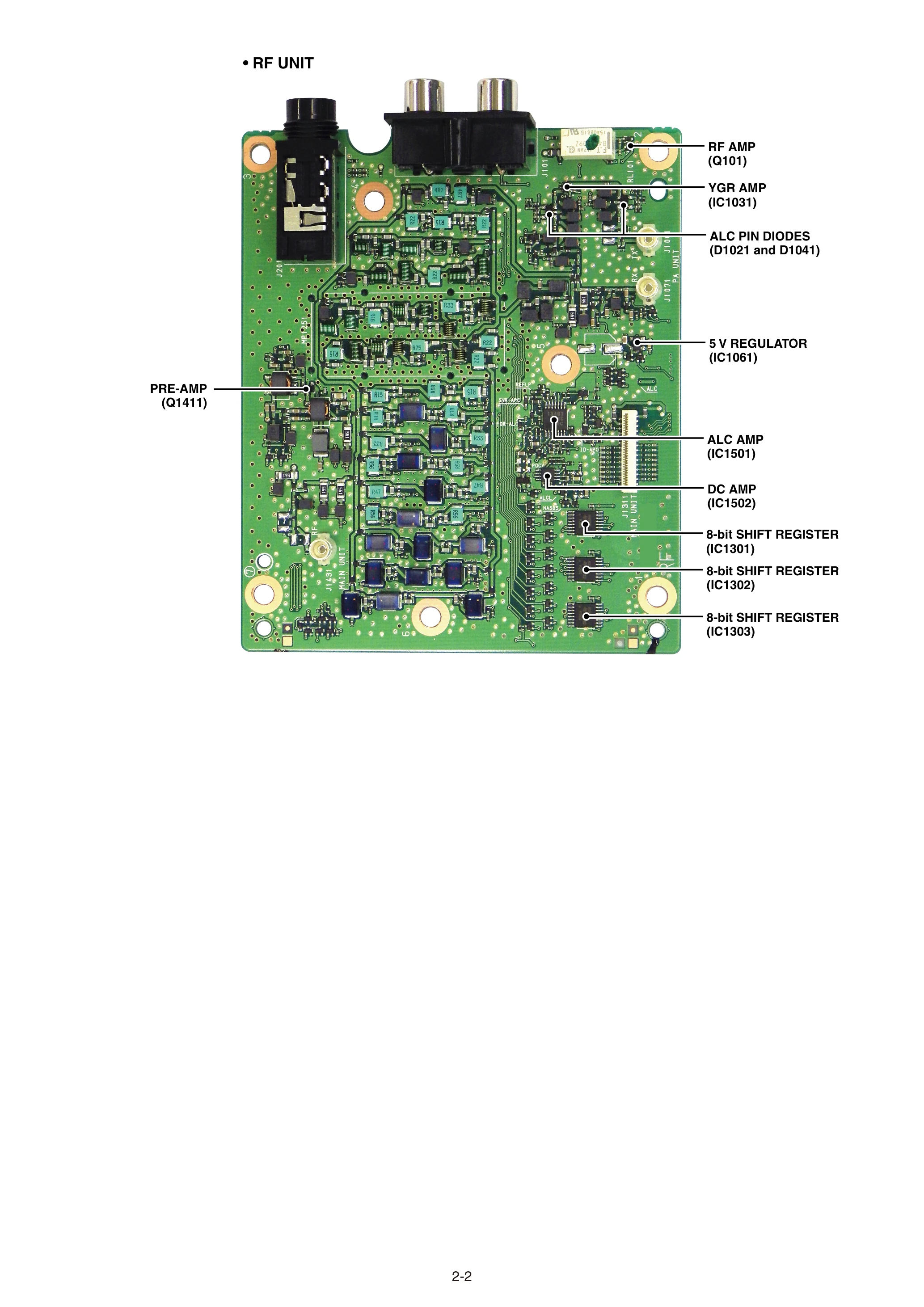

图 2-2 射频单元（RF UNIT，B-8306E）内部视图（英文原版照片，图内标注保留原文）
射频单元是接收前端与发射前级所在板：左下方大片区域为 PRE-AMP（Q1411）及其周围的收发切换与滤波电路，右上方为 RF AMP（Q101）与 ALC PIN 二极管（D1021、D1041），右侧中部为 ALC AMP（IC1501）、DC AMP（IC1502）和 5 V 稳压器（IC1061）。右下方 3 只 8 位移位寄存器（IC1301~IC1303）把串行控制信号扩展为并行控制线。检查发射功率不受控一类故障时，应优先核对 ALC PIN 二极管与 ALC 放大器这一路。
图注术语
| 图中标注 | 中文 | 说明 |
|---|---|---|
| RF UNIT | 射频单元 | 单元板号 B-8306E |
| RF AMP (Q101) | 射频放大器 | 射频放大级 |
| PRE-AMP (Q1411) | 前置放大器（P.AMP） | 接收前端放大 |
| YGR AMP (IC1031) | YGR 放大器 | 单元内的 YGR 放大级（原文如此） |
| ALC PIN DIODES (D1021 and D1041) | ALC PIN 二极管 | ALC 控制用的 PIN 二极管对 |
| ALC AMP (IC1501) | ALC 放大器 | ALC 环路放大 |
| DC AMP (IC1502) | 直流放大器 | 直流控制信号放大 |
| 5 V REGULATOR (IC1061) | 5 V 稳压器 | 单元内 5 V 供电 |
| 8-bit SHIFT REGISTER (IC1301、IC1302、IC1303) | 8 位移位寄存器 | 三只，控制信号串并转换 |
对应原手册页码：2-2（英文版 p7）
