7-4 调谐器单元板布局图（焊接面）

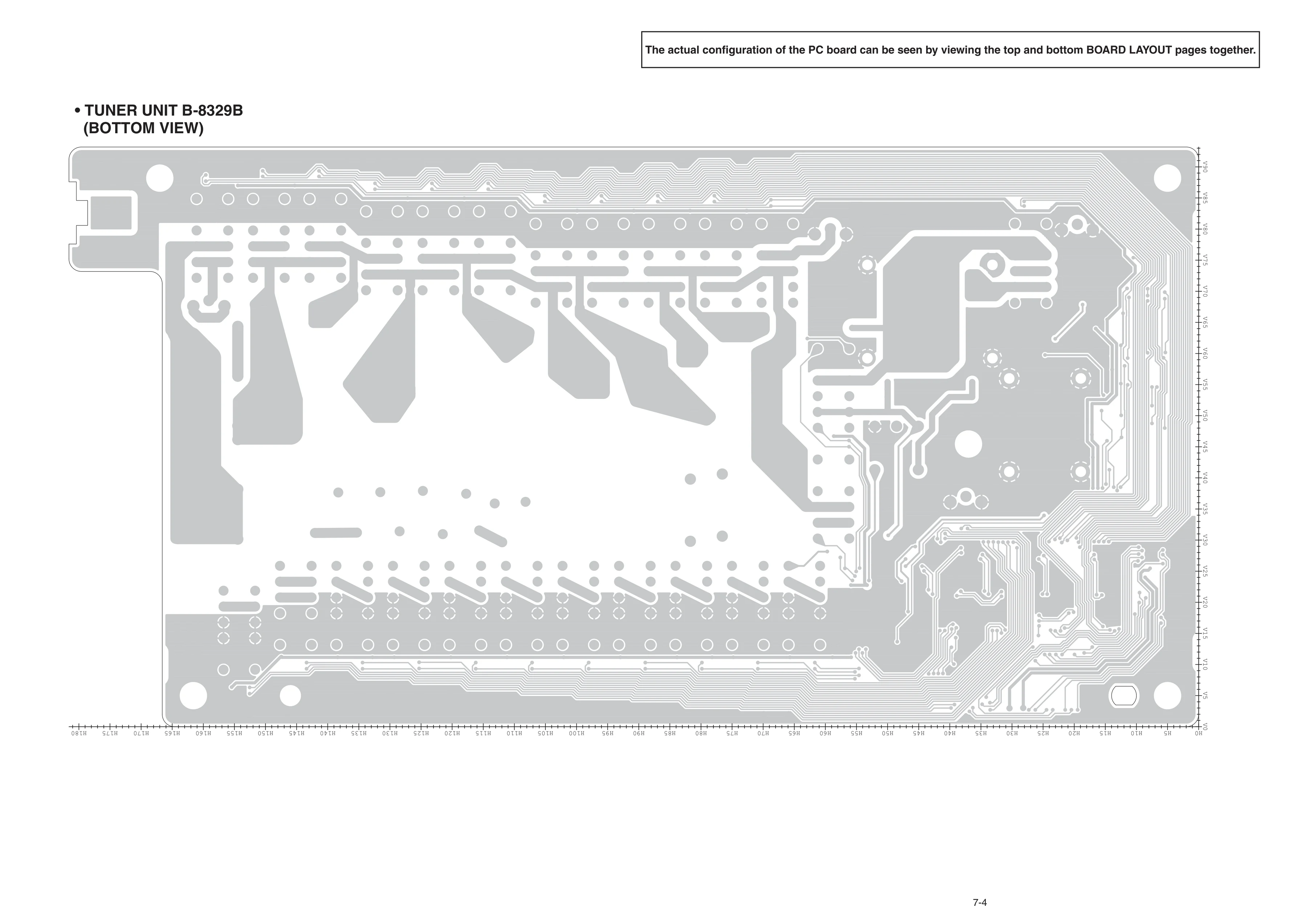

图 7-4 调谐器单元 B-8329B 板布局图（焊接面，BOTTOM VIEW）（英文原图，图内标注保留原文）

本页是调谐器单元板的焊接面，只画焊盘、过孔与铜箔走线，不印元件位号，因此不能单独用来查件。正确用法：先在 7-3（元件面）按位号或 H/V 坐标确定元件位置，再翻到本页同一坐标检查对应焊点、过孔与走线——例如继电器线圈两端焊点是否连锡、LPF 线圈与电容的焊盘是否有裂纹，都属于本页的检查范围。图框刻度从对侧起算（焊接面是翻面视图），读坐标必须看本页图框，不要用 7-3 的相对位置目测比对。

读图要点

坐标：H0~H180、V0~V90，每 5 一格；与 7-3 的刻度范围相同，但方向相反（翻面视图），按本页刻度读。
无位号：焊接面没有丝印位号，只有板号与标题；位号、元件面位置一律回 7-3 查。
用途：查虚焊/补焊、判断多层板过孔与接地铜箔、确认屏蔽罩（MP1301）覆盖范围内的焊点。

图注与图例

图中标注	中文	说明
• TUNER UNIT B-8329B (BOTTOM VIEW)	调谐器单元 B-8329B（焊接面）	本图标题
BOTTOM VIEW	焊接面视图	与对应元件面页配对使用
The actual configuration of the PC board can be seen by viewing the top and bottom BOARD LAYOUT pages together.	印制板的实际状况需把元件面与焊接面两页合看	原图右上角英文注记，译文供参考
（无位号丝印）	—	焊接面只画焊盘与铜箔，位号回 7-3 查
H0~H180 / V0~V90	水平/垂直坐标刻度	每 5 一格，对应零件清单 H/V 位置列

对应原手册页码：英文版 p50
