6-4 分解图（1）机箱

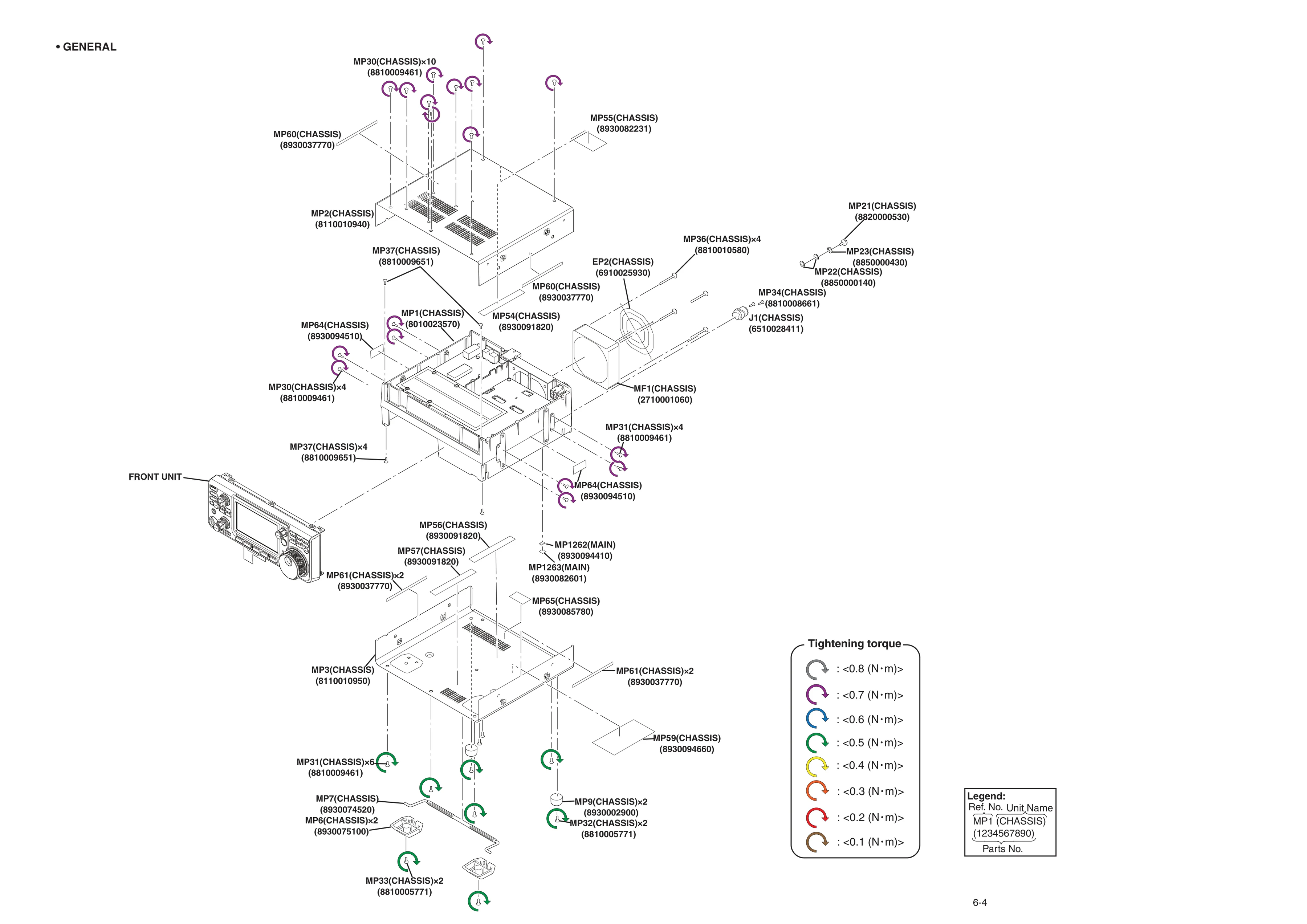

图 6-4 机箱分解图（1）：下盖、机架、上盖与前面板的装配关系（英文原图，图内标注保留原文）
本图按装配层级自下而上画出下盖（MP3）、机架（MP1）、上盖（MP2）与前面板单元的相对位置，机箱右后部另画出风扇组件 MF1 与 J1 侧连接器。每个机械件都用引线连到「参考编号（单元名）」加 10 位订购编号的标注，成组使用的螺钉在编号后加 ×4、×6、×10 等数量。用法：先按编号回查 6-1 主要部件清单确认件名与规格，再按引线端点确认装配位置，最后按图右下角的色环箭头取对应拧紧力矩。
图注与图例
| 图中标注 | 中文 | 说明 |
|---|---|---|
| • GENERAL | 通用（机箱部分） | 页眉，本节机箱类分解图的图组标题 |
| FRONT UNIT | 前面板单元 | 左侧整体件，其内部零件见 6-5 |
| MP1(CHASSIS) | 机箱机架 | 3765 CHASSIS |
| MP2(CHASSIS) | 上盖 | 3765 U-COVER |
| MP3(CHASSIS) | 下盖 | 3765 L-COVER |
| MP6(CHASSIS) / MP7(CHASSIS) | 支架座 / 支架 | 3015 STAND HOLDER / 3015 STAND |
| MP9(CHASSIS) | 橡胶脚垫 | RUBBER LEG (A) SK1912A，×2 |
| MP21 / MP22 / MP23(CHASSIS) | M4×8 法兰螺栓 / M4 平垫圈 / M4 弹簧垫圈 | FLANGE BOLT / FLAT WASHER / S-WASHER |
| MP30 / MP31(CHASSIS) | M3×8 平头螺钉 | FLAT M3 X 8 ZK3，整机用量 14 / 10 |
| MP32 / MP33(CHASSIS) | M3×8 圆头螺钉（黑色） | BIND M3 X 8 ZK3BLACK，各 ×2 |
| MP36 / MP37(CHASSIS) | M4×32 自攻螺钉 / M3×8 平头自攻螺钉 | SET SCREW A M4 X32 / FLAT BT M3 X 8 |
| MP54～MP57(CHASSIS) | 屏蔽海绵 | SHIELD SPONGE (DH)、(CQ)-1，贴于板与机架之间 |
| MP60 / MP61(CHASSIS) | 导热片 | THERMAL SHEET AY，各 ×2 |
| MP64 / MP65(CHASSIS) | 海绵件 | SPONGE (NZ) / SPONGE (LX) |
| MF1(CHASSIS) | 风扇组件 | FD128025HB-N，装在机箱后部 |
| EP2(CHASSIS) | 压片/接地件 | S80-5 |
| J1(CHASSIS) | 机箱侧连接器 | MR-DS-01-2，料号 6510028411 |
| MP1262 / MP1263(MAIN) | 主板弹簧片 / 屏蔽海绵 | 3765 BM SPRING / SHIELD SPONGE (CT)-1 |
| Tightening torque | 拧紧力矩 | 色环箭头：<0.8、<0.7、<0.6、<0.5、<0.4、<0.3、<0.2、<0.1 N·m |
| Legend: Ref. No. / Unit Name / Parts No. | 图例：参考编号 / 单元名 / 部件编号 | 标注格式说明；图例中的 MP1 料号 1234567890 为格式示例，非实际订购编号 |
装配提示
- 图中螺钉按力矩分色：面板件与海绵压件多为 <0.3~<0.5 N·m，机架与单元固定件为 <0.6~<0.8 N·m，装配时按箭头颜色对表取值，不要一律拧到底。
×4、×10等数量是本图对应位置的用量，与 6-1 清单的整机数量不必相同，配螺钉时以本图标注为准。- 拆上盖前先取下支架（MP7）与橡胶脚垫（MP9）；风扇 MF1 的线束随上盖一起提起，避免拉断。
对应原手册页码：英文版 p44
