7-5 射频单元板布局图（元件面）

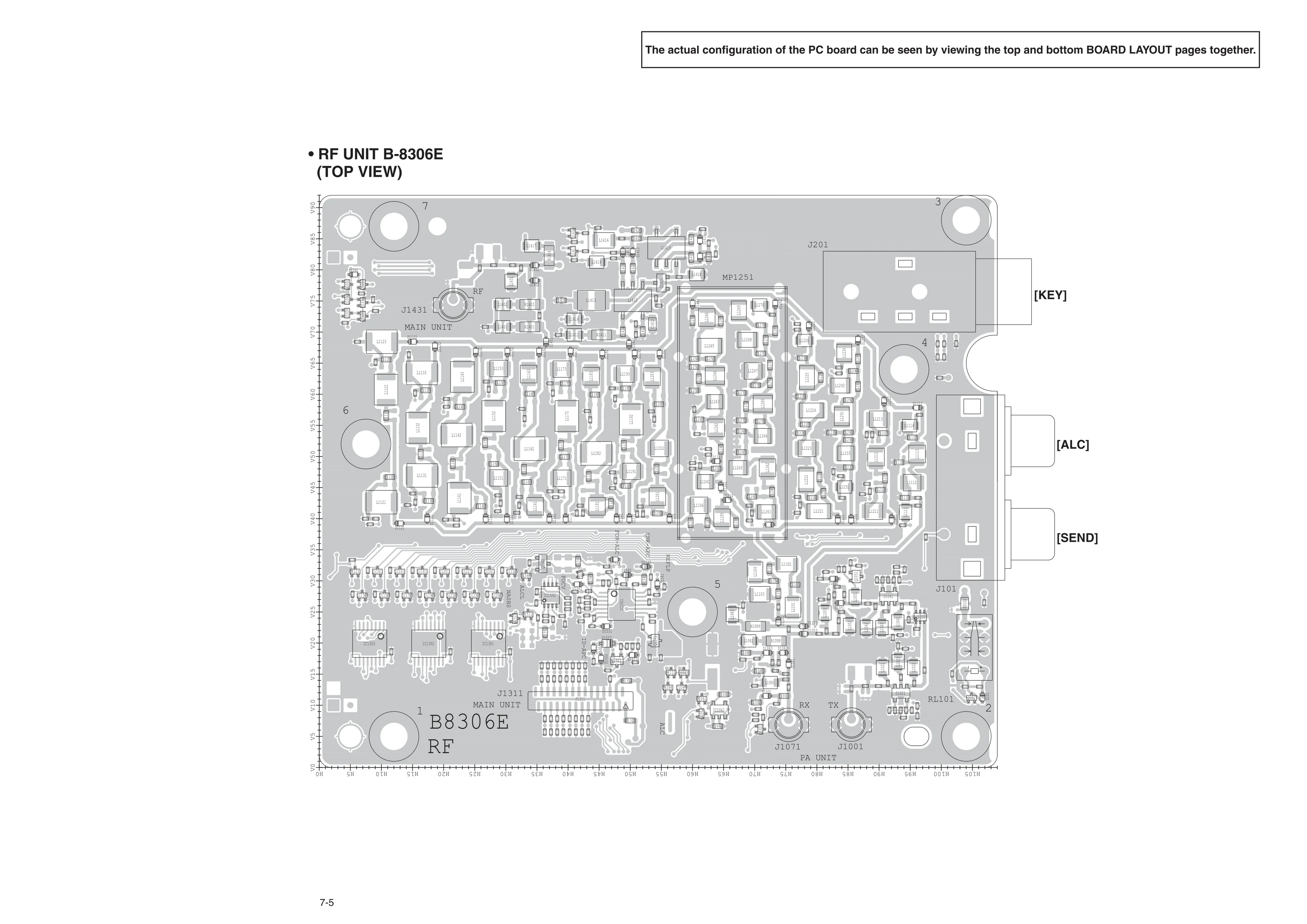

图 7-5 射频单元 B-8306E 板布局图（元件面，TOP VIEW）（英文原图，图内标注保留原文）
射频单元板承担全频段的收发前端：左上部是输入切换与放大，中部与左下部是成排的 L11xx 发射带通滤波（BPF）线圈，下部一排 L12xx 是接收 BPF 线圈，每只线圈旁配 C11xx/C12xx 电容与 D12xx 开关二极管；右端是 [KEY]、[ALC]、[SEND] 三个后板接口座，MP1251 是覆盖前级电路的屏蔽罩。检修时先按故障现象（某频段发射功率低 / 接收灵敏度差）锁定对应的 BPF 单元，再按 H/V 坐标在图上定位该单元的线圈与二极管。
读图要点
- 坐标：本页 H0~H105、V0~V90，每 5 一格，与第 5 节零件清单
H/V LOCATION列对应；M.列为T的元件都在本页。 - 分区：
L11xx= 发射 BPF，L12xx= 接收 BPF，两者成组排列，可按编号段快速区分收发通路；J1431、J1311是通往主单元的连接器，J1071、J1001是通往 PA 单元的连接器。 - 屏蔽罩：
MP1251罩内的元件同样标在图面上，测屏蔽罩内节点前需先拆罩（拆装见 6-6）。
图注与图例
| 图中标注 | 中文 | 说明 |
|---|---|---|
| • RF UNIT B-8306E (TOP VIEW) | 射频单元 B-8306E（元件面） | 本图标题 |
| TOP VIEW | 元件面视图 | 与 7-2/7-4/7-6/7-8/7-10 的 BOTTOM VIEW 配对使用 |
| B8306E / RF | 板号与单元名丝印 | 板左下角丝印 |
| [KEY] | 电子键控接口 | 后板 KEY 接口座（方框为座体投影） |
| [ALC] | ALC 接口 | 后板 ALC 接口座 |
| [SEND] | 发射控制（SEND）接口 | 后板 SEND 接口座 |
| J201 | 连接器位号 | [KEY] 接口对应连接器 |
| J101 | 板上连接器位号 | 右侧接口区 |
| J1431 / MAIN UNIT | J1431，通往主单元 | 左上，标注主板为对端 |
| J1311 / MAIN UNIT | J1311，通往主单元 | 下中，标注主板为对端 |
| J1071 / PA UNIT | J1071，通往 PA 单元 | 下右，标注 PA 单元为对端 |
| J1001 / PA UNIT | J1001，通往 PA 单元 | 下右 |
| MP1251 | 屏蔽罩 | 覆盖前级/混频电路的金属罩 |
| RL101 | 继电器 | 收发切换/衰减旁路用 |
| L1112、L1113、L1114、L1213、L1223、L1291 等 | 带通滤波线圈 | L11xx 组为发射 BPF，L12xx 组为接收 BPF |
| C11xx、C12xx | 滤波电容 | 与线圈组成 BPF 单元 |
| D1212、D1213、D1214 等 | 开关/保护二极管 | BPF 单元与通路的切换、限幅 |
| 1~7 | 定位点编号 | 与图框刻度的对位标记 |
| H0~H105 / V0~V90 | 水平/垂直坐标刻度 | 每 5 一格，对应零件清单 H/V 位置列 |
对应原手册页码：7-5（英文版 p51）
