10-2 主单元原理图（MAIN-1）

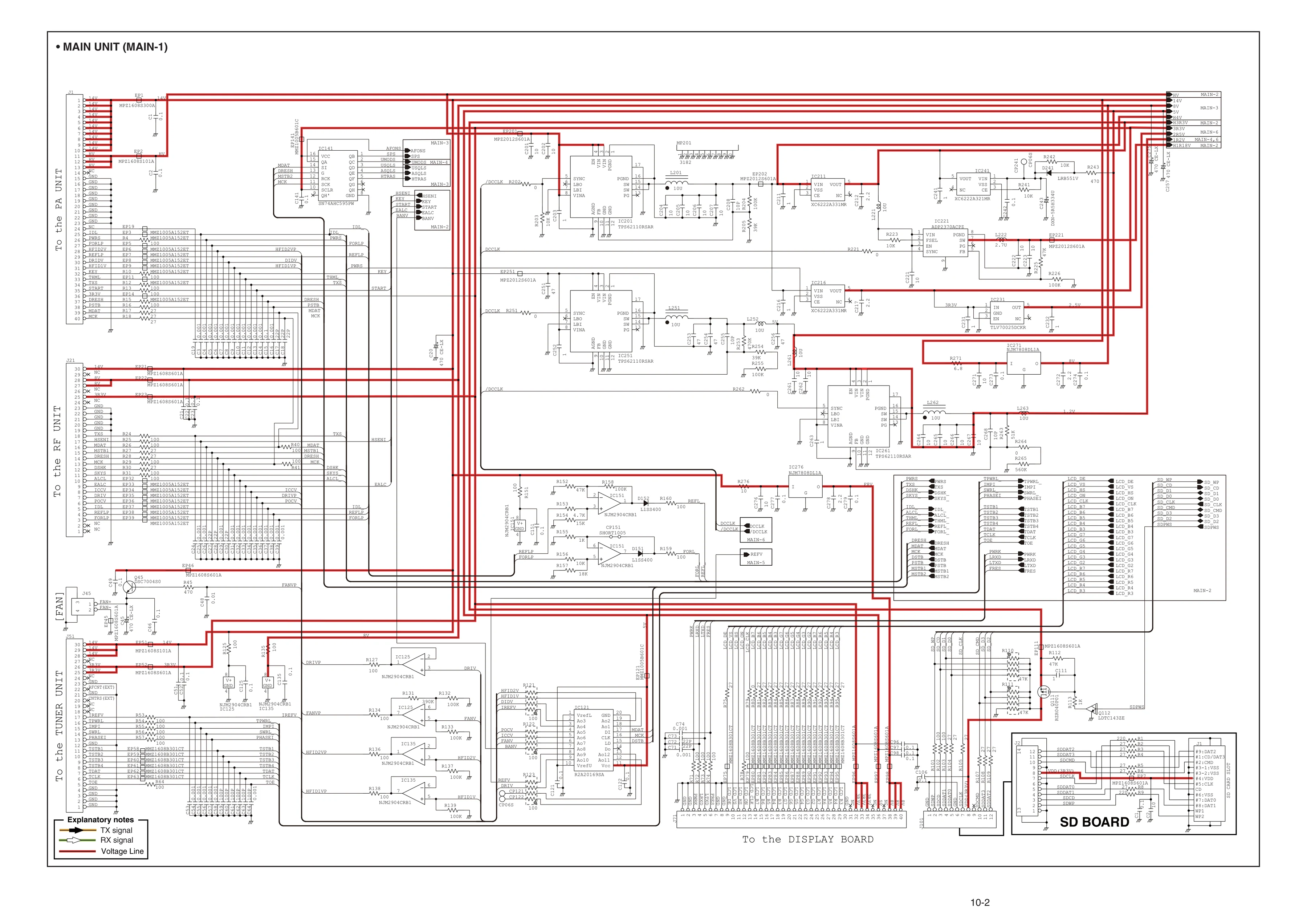

图 10-2 主单元原理图（MAIN-1）（英文原图，位号与网络名保留原文）
本页（英文原版 10-2）图题标注为 • MAIN UNIT (MAIN-1)，是主单元的第 1 页，以跨板连接器与电源、接口电路为主。
左侧三个排线连接器分别标注 To the PA UNIT（J1）、To the RF UNIT（J21）、To the TUNER UNIT（J51），中部 J101 标注 To the DISPLAY BOARD，右下为 SD 卡插座（SD BOARD）与 [FAN] 风扇接口（J45）。中部偏上排布三片 TPS62110RSAR 降压变换器与 XC6222A331MR、XC6222A321MR、ADP2370ACPZ 等稳压器，NJM7808DL1A 产生 8V；LCD 数据与控制信号（LCD_R3~R7、LCD_G2~G7、LCD_B3~B7、LCD_DE/LCD_CLK/LCD_HS/LCD_VS）经 IC121、IC141（SN74AHC595PW）等器件缓冲或串并转换后送往显示单元。SD_CLK/SD_CMD/SD_DAT0~3、TSTB1~TSTB4/TCLK/TDAT/TOE 与 PSTB/MDAT/MCK 等控制总线也在本页汇集。
关键标注术语
| 图中标注 | 中文 | 说明 |
|---|---|---|
| MAIN UNIT (MAIN-1) | 主单元第 1 页 | 本页图题 |
| To the PA UNIT | 至 PA 单元 | 连接器 J1，电源与控制排线 |
| To the RF UNIT | 至射频单元 | 连接器 J21 |
| To the TUNER UNIT | 至调谐器单元 | 连接器 J51 |
| To the DISPLAY BOARD | 至显示板 | 连接器 J101，LCD 总线 |
| SD BOARD | SD 卡板 | SD 卡插座及其信号 |
| [FAN] | 风扇插座 | J45，含 FAN+/FAN- |
| TPS62110RSAR | 降压变换器 | 三片，产生数字电源 |
| XC6222A331MR / XC6222A321MR | 低压差稳压器 | 3.3V/3.2V 级 LDO |
| ADP2370ACPZ | 降压变换器 | 低噪声电源 |
| NJM7808DL1A | 8V 稳压器 | 产生 8V 模拟电源 |
| LCD_R3~R7 / LCD_G2~G7 / LCD_B3~B7 | LCD 红/绿/蓝数据位 | 送往显示单元 |
| LCD_DE / LCD_CLK / LCD_HS / LCD_VS | LCD 使能/时钟/行/场同步 | LCD 同步控制 |
| LCD_ON | LCD 电源使能 | 背光与 LCD 供电控制 |
| SD_CLK / SD_CMD / SD_DAT0~3 | SD 卡时钟/命令/数据 | SD 卡接口 |
| SD_CD / SD_WP | SD 卡检测/写保护 | 卡座开关信号 |
| TSTB1~TSTB4 / TCLK / TDAT / TOE | 调谐器控制总线 | 选通/时钟/数据/输出使能 |
| PSTB / MDAT / MCK | 波段控制总线 | 送往 PA/射频单元的串行控制 |
| HFID1V / HFID2V | 波段识别电压 | 供滤波器切换的识别电平 |
| 14V / 8V / 5V / 3R3V / 2R5V / 1R2V | 各档电源网络 | 本页电源分配 |
