9-1 方框图（PA 单元与调谐器单元）

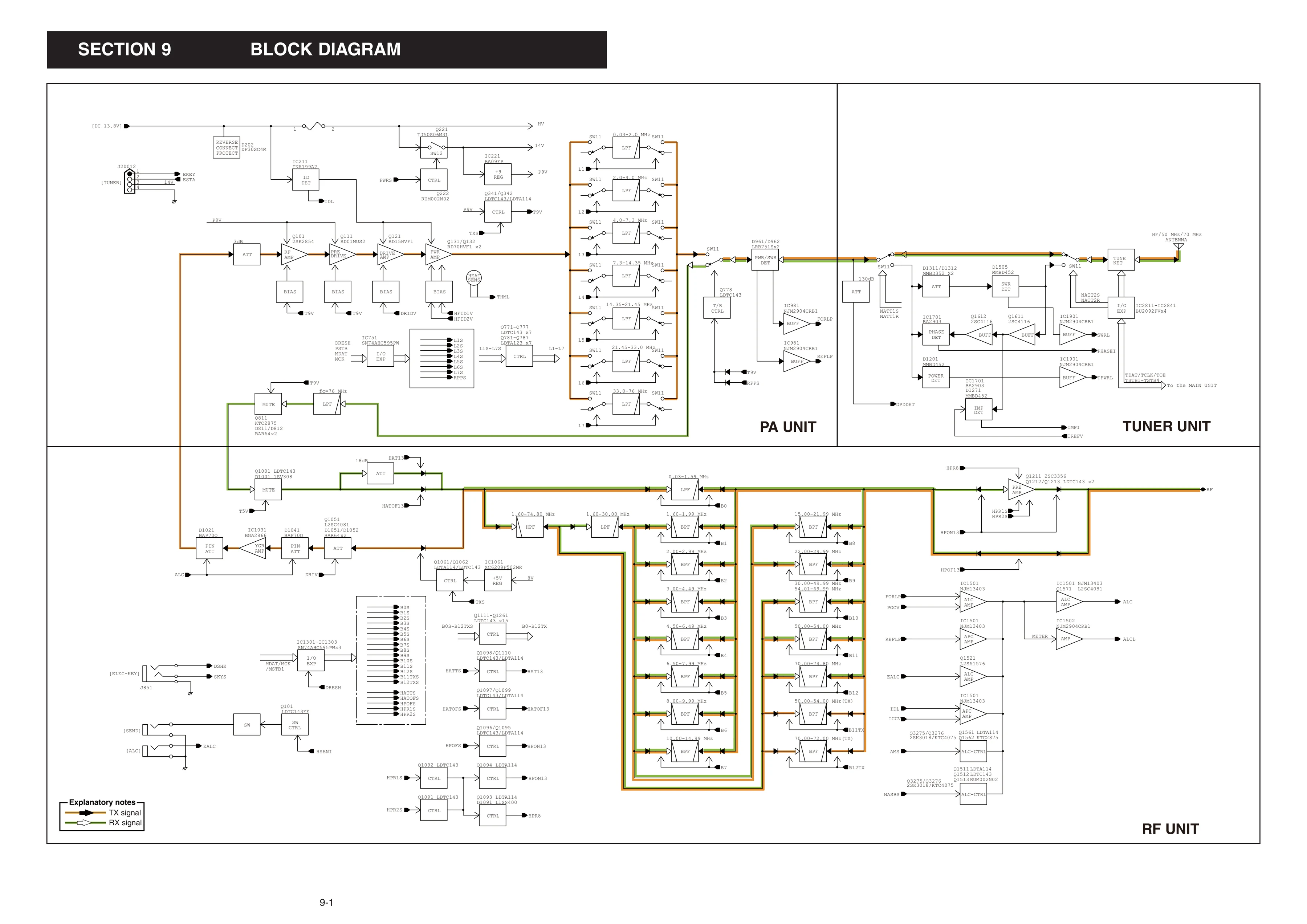

图 9-1 PA 单元、调谐器单元与射频单元方框图（英文原图，图内标注保留原文）
本页（英文原版 9-1）把 PA 单元、调谐器单元与射频单元 三个方框画在同一张 A3 图上：上半部左侧为 PA 单元，右侧为调谐器单元，下半部整幅为射频单元。
PA 单元自 [DC 13.8V] 输入起，经反接保护与稳压后供各级偏置，发射链按 ATT → PRE AMP → DRIVE AMP → PWR AMP（Q131/Q132 RD70HVF1×2 推挽）逐级放大，输出经 LPF 与 SW11 波段切换继电器选通，并配 BIAS、HEAT SENS、IDL METER/ID DET、PWR/SWR DET 等检测与保护支路。调谐器单元是天线调谐器：LPF/HPF 与 SW11 继电器组成波段网络，PIN ATT（D1021/D1041）与 ATT 完成衰减，SWR DET 与 PHASE DET 经 ALC AMP、APC AMP（IC1501、IC1502、IC1701、IC1901）闭环。下半部射频单元画出 RX 前端的 ATT（BAP70Q PIN 二极管）→ RF AMP（IC1031 BGA2866）→ BPF/HPF/LPF 滤波器组（B1~B12 各波段）链路与 TX 侧滤波支路，波段切换由 I/O EXP（IC1301~IC1303 SN74AHC595PW）驱动。
关键标注术语
| 图中标注 | 中文 | 说明 |
|---|---|---|
| PA UNIT | PA 单元（功率放大单元） | 驱动、末级功放与保护检测所在单元 |
| TUNER UNIT | 调谐器单元 | 天线调谐器，含 LC 匹配网络与检测电路 |
| RF UNIT | 射频单元 | 接收前端滤波/放大与 TX 滤波支路 |
| [DC 13.8V] | 直流 13.8 V 输入 | 整机主电源入口 |
| REVERSE CONNECT PROTECT | 反接保护 | 电源极性接反时的保护电路 |
| ATT | 衰减器 | RF 信号衰减 |
| PIN ATT | PIN 二极管衰减器 | 用 PIN 二极管实现的电调衰减 |
| DRIVE AMP | 驱动放大器 | 推动末级功放的前级 |
| PWR AMP | 功率放大器（末级） | 图中标 Q131/Q132 RD70HVF1×2 推挽 |
| LPF | 低通滤波器 | 发射输出滤波与各波段 LPF |
| BPF | 带通滤波器 | 接收各波段带通滤波 |
| SW11 | 波段切换继电器 | 滤波器与调谐元件切换用继电器 |
| HEAT SENS | 温度检测 | 散热器热敏检测，参与保护 |
| PWR/SWR DET | 功率/驻波检测 | 检测正向功率与反射功率 |
| ALC AMP | ALC 放大器 | 自动电平控制环路 |
| APC AMP | APC 放大器 | 自动功率控制环路 |
| PHASE DET | 相位检测 | 调谐器侧的阻抗/相位检测 |
| TUNE NET | 调谐网络 | 天线调谐器的 LC 匹配网络 |
| I/O EXP | I/O 扩展器 | 串行接口扩展，驱动继电器与开关 |
| TX signal / RX signal | TX/RX 信号（图例） | 粗实线为 TX，细空心线为 RX |
对应原手册页码：9-1（英文版 p59）
