7-7 主单元板布局图（元件面）

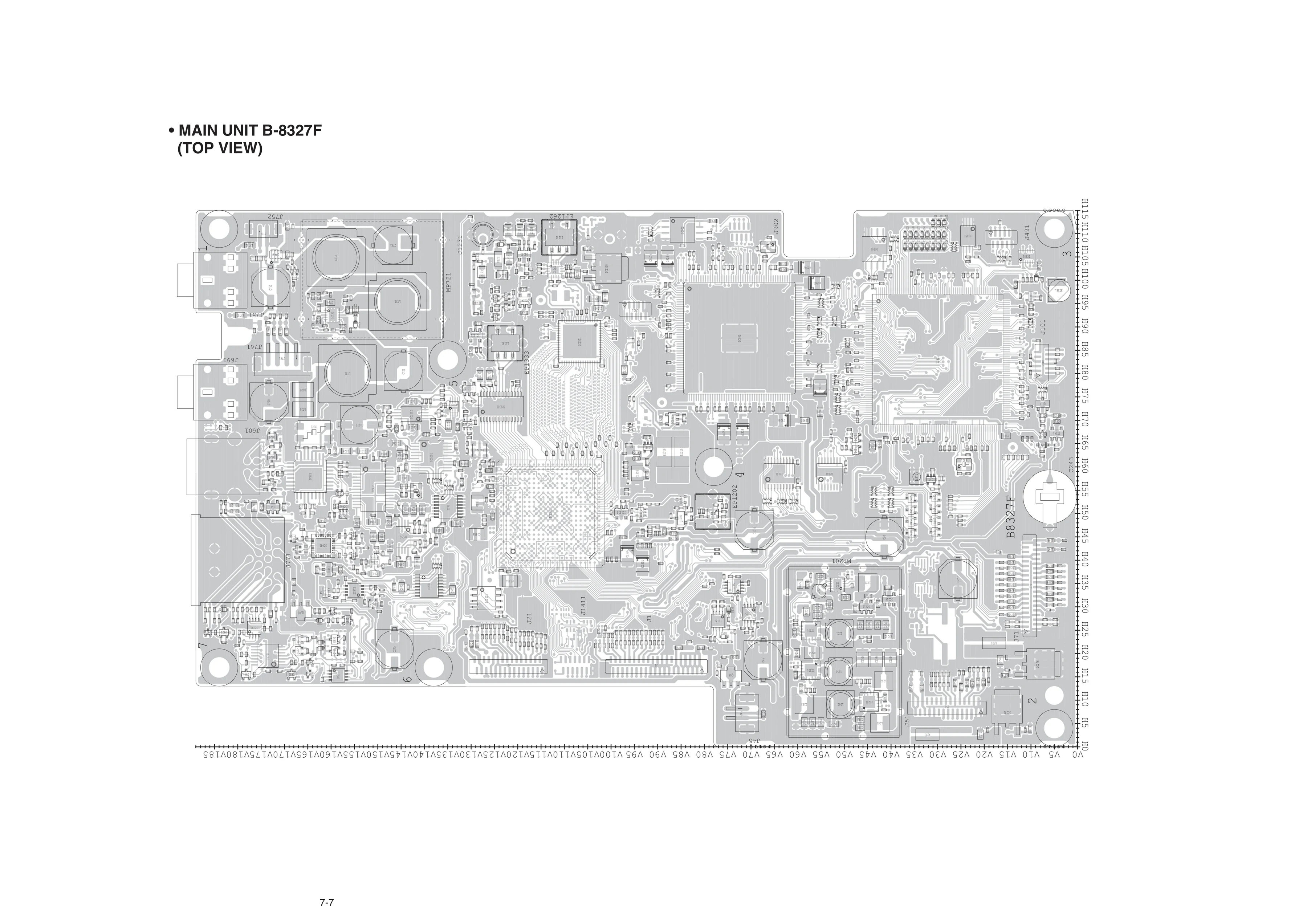

图 7-7 主单元 B-8327F 板布局图（元件面，TOP VIEW）（英文原图，图内标注保留原文）
主单元是整个电台的控制核心：中部大方形 BGA 为主控/运算芯片，左侧是电源与音频放大区（大容量电解电容、L7xx 线圈、IC721 等稳压/驱动器件），右上角 BT381 是后备锂电池，MP721 为屏蔽罩，右侧与下方为各接口连接器（J691、J751、J752、J761、J771、J1231 等）。板上元件密集、位号按功能分号段（1xx、3xx、7xx、9xx、12xx、13xx），查件时先根据功能定位号段，再用 H/V 坐标精确定位。
读图要点
- 坐标：本页 H0~H115、V0~V185，每 5 一格。因图幅旋转，H 轴与 V 轴分别落在图框的相邻两边，读数时以图框标注为准；数值与第 5 节零件清单
H/V LOCATION列一致。 - 分面：
M.列为T的元件在本页；本页元件最密，主板故障（不开机、无显示、无音频）的静态检查多从本页开始。 - 耗材件：
BT381为后备锂电池（ML414HIV01E），电量耗尽会导致时钟/存储异常，更换时注意极性。
图注与图例
| 图中标注 | 中文 | 说明 |
|---|---|---|
| • MAIN UNIT B-8327F (TOP VIEW) | 主单元 B-8327F（元件面） | 本图标题 |
| TOP VIEW | 元件面视图 | 与 7-2/7-4/7-6/7-8/7-10 的 BOTTOM VIEW 配对使用 |
| B-8327F | 板号丝印 | 板右侧竖排丝印 |
| BT381 | 后备锂电池 | ML414HIV01E，时钟/存储保持用 |
| MP721 | 屏蔽罩 | 覆盖电源/前级区域的金属罩 |
| J691、J751 | 电源类连接器 | PJ-3047S，DC 输入与电源转接 |
| J752 | 2 脚连接器 | B2B-ZR-SM4-TF (LF)(SN) |
| J761 | 4 脚连接器 | B4B-PH-SM4-TB (LF)(SN) |
| J771、J1231 | 板上连接器 | [ACC] 13 脚接口与信号/接口连接 |
| J901、J902 | 板上连接器 | 右上接口区 |
| L721、L731、L741、L751 | 线圈/电感 | 电源与音频输出回路 |
| L701、L711 | 线圈/电感 | 电源回路 |
| IC721 | 集成电路 | 电源/驱动电路 |
| IC901 | 主控/运算芯片（大方形封装） | 板中央，四周为扇出走线 |
| IC1301、IC1302、IC1231、IC1251、IC1261、IC1331 | 集成电路 | 逻辑、接口与电源管理 |
| EP751、EP752、EP901、EP902 | 片式磁珠（EMI 抑制） | MPZ2012S601A 等，位号前缀 EP |
| C726、C917、C918、C903 | 电容 | 电源滤波/储能 |
| D722、D1251、R1231、R1251 | 分立器件 | 二极管与电阻 |
| 1~7 | 定位点编号 | 与图框刻度的对位标记 |
| H0~H115 / V0~V185 | 水平/垂直坐标刻度 | 每 5 一格，对应零件清单 H/V 位置列 |
对应原手册页码：7-7（英文版 p53）
