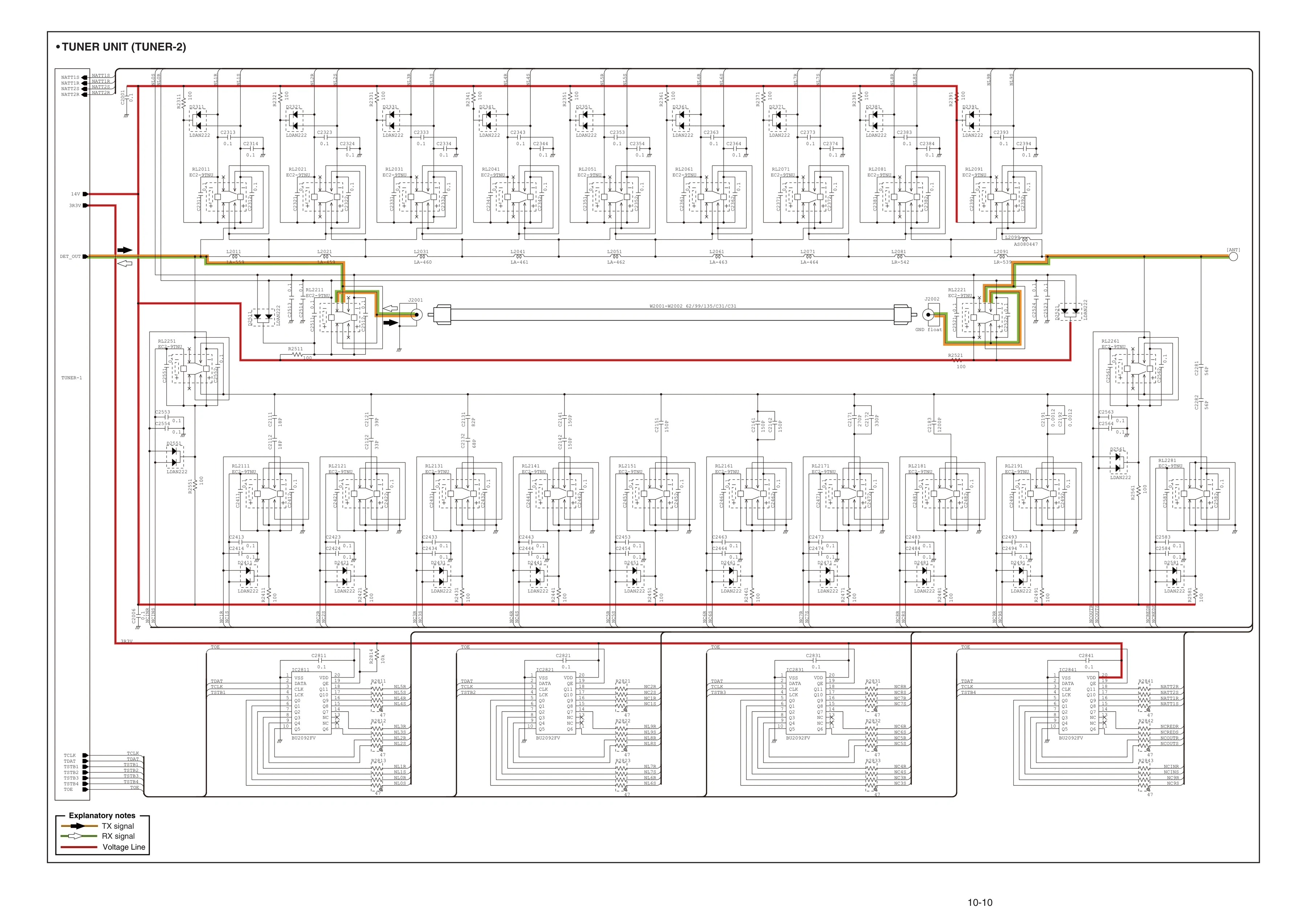

10-10 调谐器单元原理图（TUNER-2）

图 10-10 调谐器单元原理图（TUNER-2）（英文原图，位号与网络名保留原文）

本页（英文原版 10-10）图题标注为 • TUNER UNIT (TUNER-2)，是天线调谐器的 LC 匹配网络页。

上方一整排继电器（RL2011~RL2291，EC2-9TNU）用于切换电感 L2011（LA-461）~ L2091（LA-460）及 LR-539/LR-542 等线圈，下方为一排继电器切换的电容组，两者合起来构成 π/T 型匹配网络，把天线阻抗变换到收发所需的 50 Ω；LDAN222 PIN 二极管负责旁路与段间切换。底部四片 BU2092FV（IC2811~IC2841）是串行-并行移位寄存器，经 TCLK/TDAT/TSTB1~TSTB4/TOE 总线接收主单元指令并驱动上述继电器；[ANT] 为天线插座，J2001/J2002 为调谐器侧的连接与测量点，NATT1/NATT2、NC1~NC9、NL1~NL9 等为各段继电器控制线。

关键标注术语

图中标注	中文	说明
TUNER UNIT (TUNER-2)	调谐器单元第 2 页	本页图题
EC2-9TNU	信号继电器	RL2011~RL2291，切换电感/电容
LA-461 / LA-459 / LA-462 / LA-460	电感线圈	L2011、L2021、L2051、L2091 等
LR-539 / LR-542	电感线圈	L2081、L2071 等
LDAN222	PIN 二极管	匹配段旁路与切换
BU2092FV	串行-并行移位寄存器	IC2811~IC2841，驱动继电器
TCLK / TDAT / TOE	控制总线	时钟/数据/输出使能
TSTB1~TSTB4	选通信号	分选四片 BU2092FV
[ANT]	天线插座	调谐器输出到天线
J2001 / J2002	连接/测量点	调谐器侧接口
NATT1 / NATT2	衰减继电器控制	与 TUNER-1 的 NATT1x/NATT2x 对应
NC1R~NC9R / NC1S~NC9S	电容组选通	并联电容切换控制线
NL1R~NL9R / NL1S~NL9S	电感组选通	并联电感切换控制线
DET_OUT	检测输出	与 TUNER-1 检测电路相连
3R3V / 14V	电源网络	逻辑与继电器供电

对应原手册页码：英文版 p71
