7-1 显示单元与各操作单元板布局图（元件面）

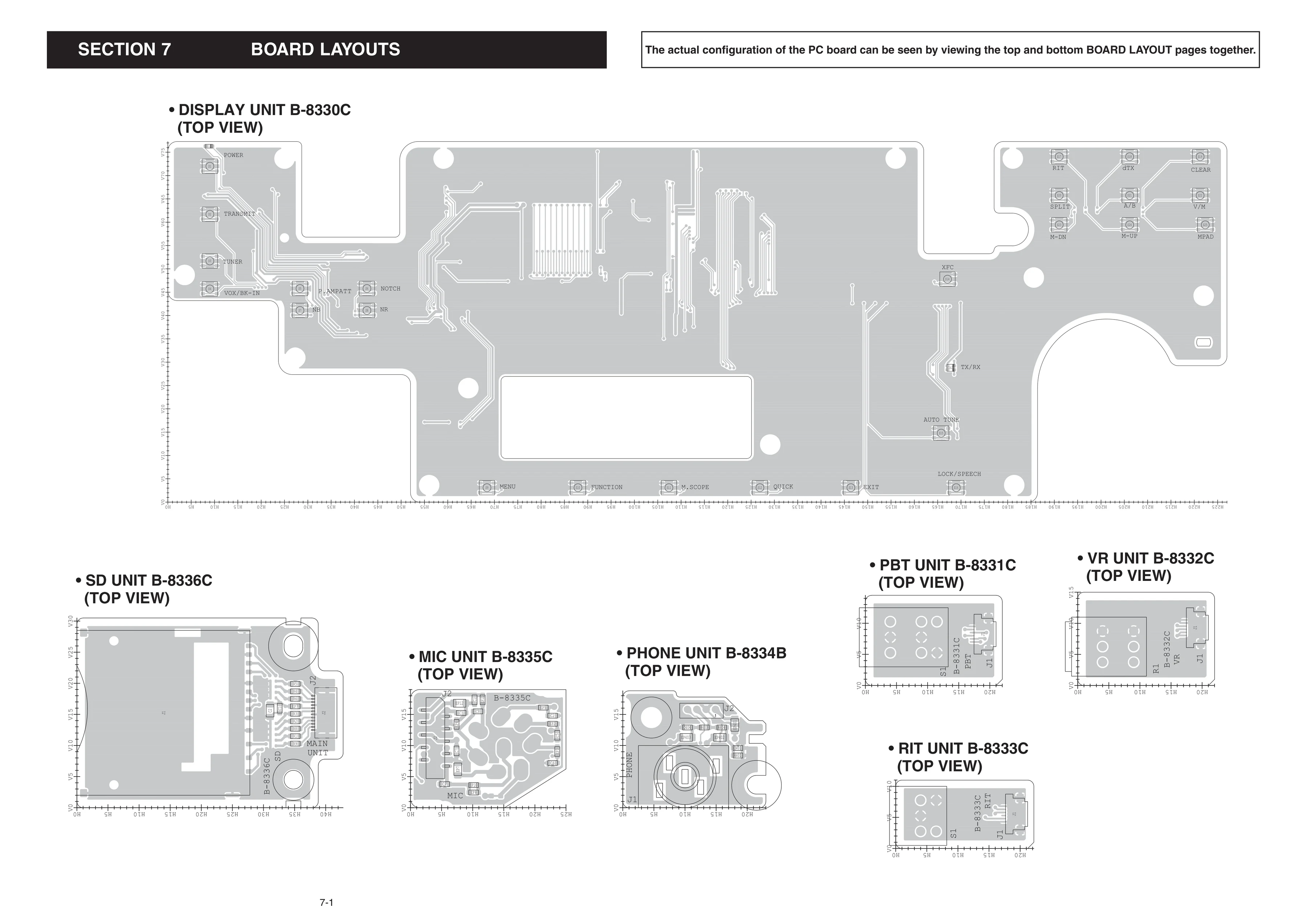

图 7-1 显示单元及 PBT/SD/VR/RIT/MIC/PHONE 单元板布局图（元件面，TOP VIEW）（英文原图，图内标注保留原文）
本页是第 7 节首图，一张 A3 上并列画出 7 块板的元件面：显示单元 B-8330C 为主图（占画面上半），其下方依次是 SD 单元 B-8336C、MIC 单元 B-8335C、PHONE 单元 B-8334B，右下角是 PBT 单元 B-8331C、VR 单元 B-8332C、RIT 单元 B-8333C。元件面标出全部位号与前面板按键丝印（POWER、TRANSMIT、MENU 等），是查找元件的第一张图；零件清单 M. 列为 T 的元件都在本页。图右上角英文注记指出：元件面与焊接面两页合看才能看到印制板的完整状况（实际板况 = 7-1 + 7-2 合看）。
读图要点
- 坐标：图框四周标 H（水平）、V（垂直）刻度，每 5 一格，本页显示单元为 H0~H225、V0~V75；与第 5 节零件清单
H/V LOCATION列（形如28.5/70.4，前 H 后 V）对应，两刻度线的交点即是元件位置。 - 元件面/焊接面：
TOP VIEW是元件面（有丝印位号），对应的焊接面见 7-2。判断某元件装在哪一面，查清单M.列：T= 元件面，B= 焊接面。 - 小板刻度：PBT、SD、VR、RIT、MIC、PHONE 六块小板各自带独立刻度（同样每 5 一格），查小板元件时用小板自己的刻度，不要套用显示单元的大坐标。
图注与图例
| 图中标注 | 中文 | 说明 |
|---|---|---|
| SECTION 7 / BOARD LAYOUTS | 第 7 节 板布局图 | 章节页眉 |
| DISPLAY UNIT B-8330C (TOP VIEW) | 显示单元 B-8330C（元件面） | 本页主图，最大那块板 |
| PBT UNIT B-8331C (TOP VIEW) | PBT 单元板（元件面） | 右下 |
| SD UNIT B-8336C (TOP VIEW) | SD 单元板（元件面） | 左下 |
| VR UNIT B-8332C (TOP VIEW) | VR 单元板（元件面） | 右下 |
| RIT UNIT B-8333C (TOP VIEW) | RIT 单元板（元件面） | 右下 |
| MIC UNIT B-8335C (TOP VIEW) | 话筒单元板（元件面） | 中下 |
| PHONE UNIT B-8334B (TOP VIEW) | 电话（听筒）单元板（元件面） | 中下，含听筒插座 |
| TOP VIEW | 元件面视图 | 与 7-2/7-4/7-6/7-8/7-10 的 BOTTOM VIEW 配对使用 |
| B-8330C / B-8331C / B-8332C / B-8333C / B-8334B / B-8335C / B-8336C | 各板板号 | 板上丝印，与零件清单的单元分组对应 |
| POWER / TRANSMIT / TUNER | 电源 / 发射 / 调谐 | 前面板按键丝印（S1~S3） |
| VOX/BK-IN、P.AMP/ATT、NOTCH、NR | 语音发射/断入、前置放大/衰减、陷波、降噪 | 按键丝印（S4~S7） |
| MENU / FUNCTION / M.SCOPE / QUICK / EXIT | 菜单 / 功能 / 频谱 / 快速 / 退出 | 底部按键丝印 |
| LOCK/SPEECH / AUTO TUNE | 锁键/语音 / 自动调谐 | 按键丝印 |
| RIT / dTX / CLEAR / SPLIT / A/B / V/M | RIT / dTX / 清除 / 异频 / A/B / V/M | 右上按键丝印（S17~S22） |
| M-DN / M-UP / MPAD | 存储信道下 / 上 / 多功能键盘 | 按键丝印（S23~S25） |
| XFC | XFC | 按键丝印（S14） |
| S1~S25 / DS1、DS2 | 按键开关位号 / 显示器件位号 | 开关与背光/显示件的位号 |
| H0~H225 / V0~V75 | 水平/垂直坐标刻度 | 每 5 一格，对应零件清单 H/V 位置列 |
对应原手册页码：7-1（英文版 p47）
