7-2 显示单元与各操作单元板布局图（焊接面）

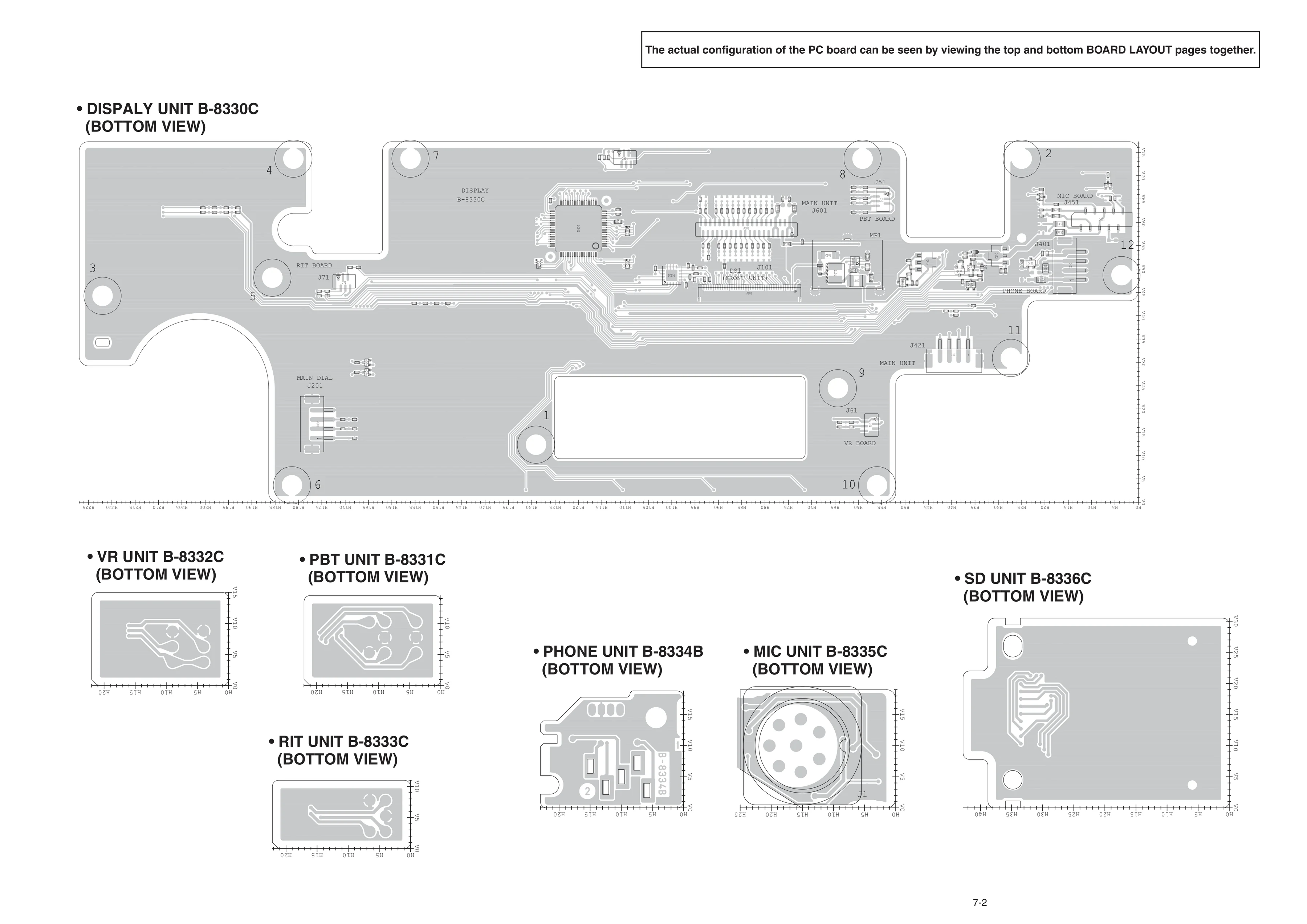

图 7-2 显示单元及 PBT/SD/VR/RIT/MIC/PHONE 单元板布局图（焊接面，BOTTOM VIEW）（英文原图，图内标注保留原文）
本页与 7-1 一一对应，是同一批 7 块板翻到焊接面（BOTTOM VIEW）的视图：显示单元 B-8330C 占上半幅，下方是 VR、PBT、RIT、PHONE、MIC、SD 六块小板的焊接面。焊接面画的是焊盘、过孔与铜箔走线，不印位号，因此查元件时应先在 7-1（元件面）上找到位号与坐标，再翻到本页同一坐标看对应焊点；本页最有用的信息是各 FFC 连接器（J61、J71、J101、J601、J51、J451、J401、J421 等）的引脚与焊点，用于查虚焊、补焊与线束走向。
读图要点
- 坐标：与 7-1 同为 H0~H225、V0~V75，每 5 一格；焊接面页的刻度从对侧起算，务必按本页图框上的刻度读，不要用 7-1 的相对位置目测比对。
- 位号：本页只有少数丝印（如
DISPLAY B-8330C、MAIN DIAL J201）和连接器功能标注（RIT BOARD、VR BOARD、PBT BOARD、MIC BOARD、PHONE BOARD、MAIN UNIT），元件位号一律回 7-1 查。 - 配套阅读：显示单元正面是 LCD（DS1），拆装顺序见 6-5；板上各 FFC 的连接去向见 8-2。
图注与图例
| 图中标注 | 中文 | 说明 |
|---|---|---|
| DISPALY UNIT B-8330C (BOTTOM VIEW) | 显示单元 B-8330C（焊接面） | 原图拼写为 DISPALY，应为 DISPLAY；本页主图 |
| PBT / SD / VR / RIT / MIC / PHONE UNIT (BOTTOM VIEW) | 各小板焊接面 | 六块小板的焊接面视图 |
| BOTTOM VIEW | 焊接面视图 | 与对应元件面页配对使用 |
| DISPLAY B-8330C | 板上丝印板号 | 显示板板号 |
| MAIN DIAL J201 | 主旋钮编码器 J201 | 主旋钮下方，焊盘朝上 |
| J61 / VR BOARD | J61 连接器（VR 板） | 与 VR 单元的连接点 |
| J71 / RIT BOARD | J71 连接器（RIT 板） | 与 RIT 单元的连接点 |
| J51 / PBT BOARD | J51 连接器（PBT 板） | 与 PBT 单元的连接点 |
| J451 / MIC BOARD | J451 连接器（话筒板） | 话筒单元连接点 |
| J401 / PHONE BOARD | J401 连接器（电话板） | 电话（听筒）单元连接点 |
| J101 (FRONT UNIT) | J101 连接器（40 脚） | 前面板主排线座，引脚 1~40 |
| J601 / MAIN UNIT | J601 连接器（主单元） | 送往主单元的 LCD 信号排线（40 脚） |
| J421 / MAIN UNIT | J421 连接器（主单元） | 话筒/电话信号送往主单元 |
| J301、J1 | 板上连接器位号 | 显示单元内部连接 |
| MP1 | 机械件位号 | 显示单元固定件 |
| IC101 / IC152 / IC501 | 集成电路位号 | 显示板驱动/接口电路 |
| EP401、EP402、EP451~EP457、EP601~EP603 | 磁珠（EMI 抑制） | 电源/信号线上的片式磁珠 |
| 1~12 | 定位点编号 | 图框内用于对位的编号标记 |
| H0~H225 / V0~V75 | 水平/垂直坐标刻度 | 每 5 一格，对应零件清单 H/V 位置列 |
对应原手册页码：英文版 p48
