7-10 PA 单元板布局图(焊接面)

7-10 PA 单元板布局图(焊接面)

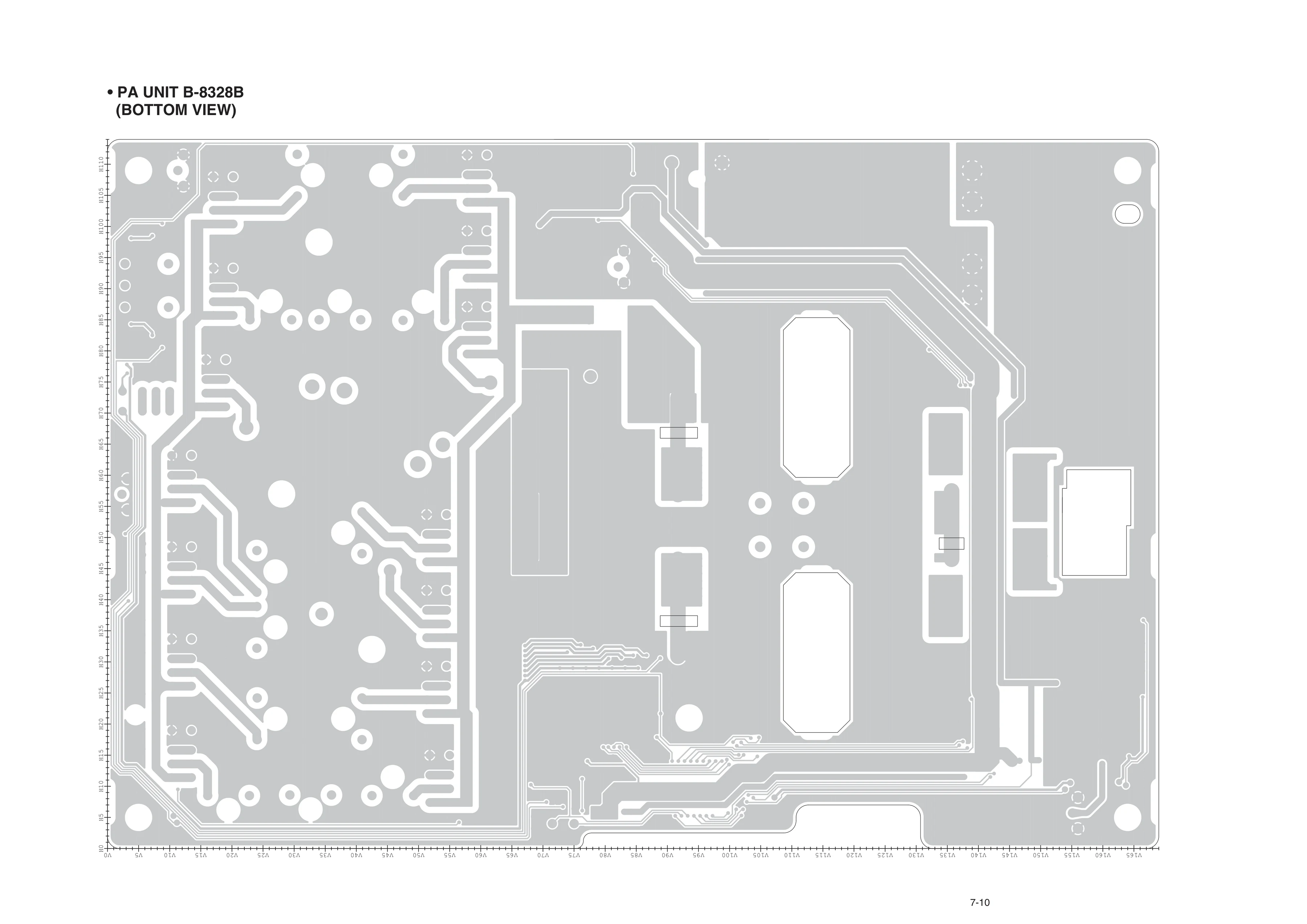

图 7-10 PA 单元 B-8328B 板布局图(焊接面,BOTTOM VIEW)(英文原图,图内标注保留原文)

本页是 PA 单元板的焊接面,只画焊盘、过孔与铜箔走线,不印位号。PA 板是双面板、铜箔厚,末级管与保险丝座的大焊盘都在本面:末级管散热焊盘、F201 保险丝座引脚、输出滤波线圈与继电器的焊点都是常见故障点,本页就是用于核对这些大电流焊点的连锡、裂纹与热损伤。查件顺序:先在 7-9(元件面)定位元件与坐标,再翻到本页同一坐标看焊点;刻度方向与 7-9 相反,以本页图框为准。

读图要点

  • 坐标:H0~H110、V0~V165,每 5 一格;范围与 7-9 相同、方向相反(翻面视图)。
  • 无位号:焊接面不印位号,只有板号与标题;元件位号回 7-9 查。
  • 焊接:末级管与保险丝座焊盘面积大,补焊需足够功率的烙铁并预热板面;拆焊后须检查焊盘是否起翘。

图注与图例

图中标注 中文 说明
• PA UNIT B-8328B (BOTTOM VIEW) PA 单元 B-8328B(焊接面) 本图标题
BOTTOM VIEW 焊接面视图 与对应元件面页配对使用
The actual configuration of the PC board can be seen by viewing the top and bottom BOARD LAYOUT pages together. 印制板的实际状况需把元件面与焊接面两页合看 原图右上角英文注记,译文供参考
(无位号丝印) — 焊接面只画焊盘与铜箔,位号回 7-9 查
H0~H110 / V0~V165 水平/垂直坐标刻度 每 5 一格,对应零件清单 H/V 位置列

对应原手册页码:英文版 p56
